GN 721.1-LADoigts d'indexage à came

Verrouillage à gauche

avec butée 180°, avec fonction de verrouillage

  • Icons/__logo__RoHS__.png
pdf Other documents
Verrouillage à gauche
Verrouillage à gauche

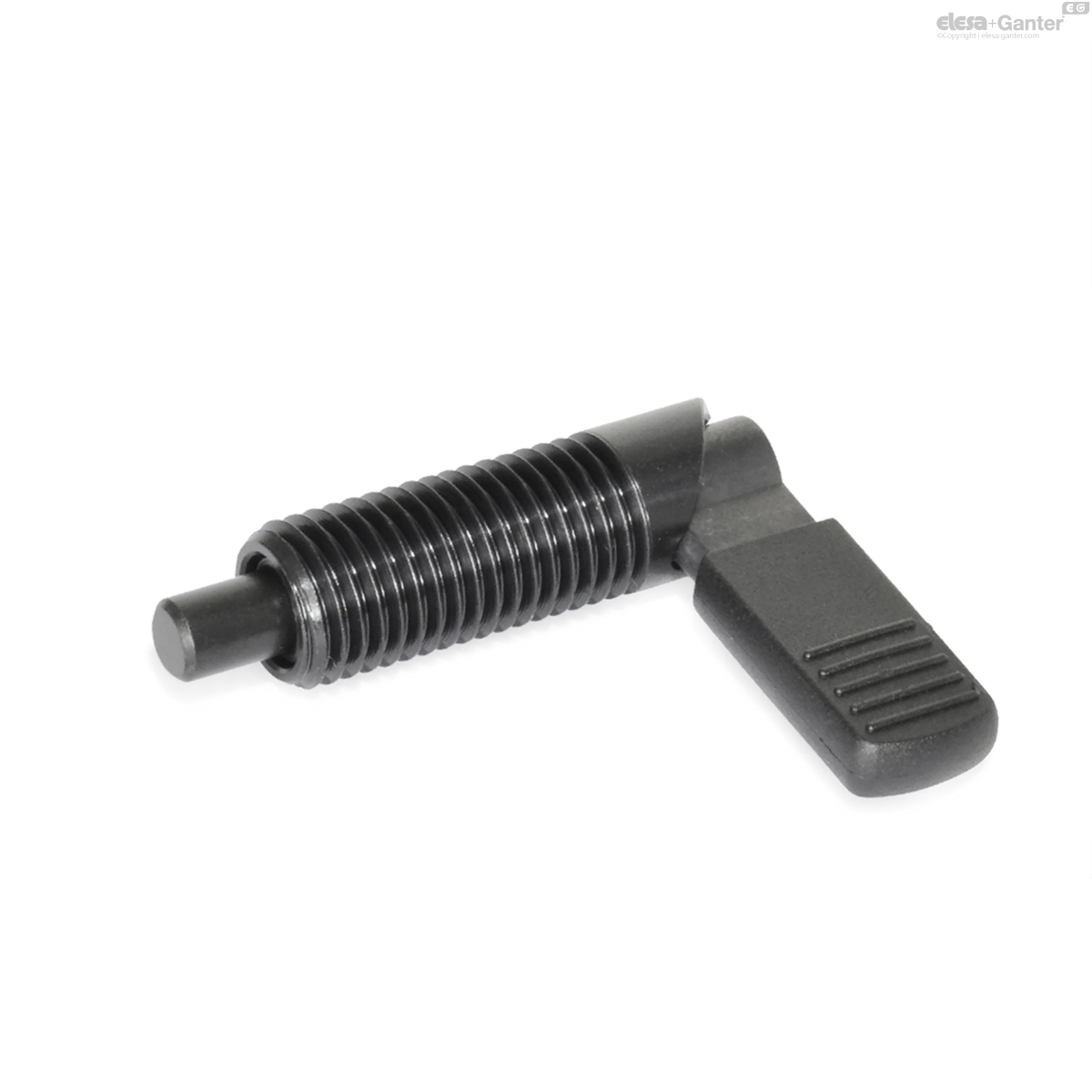

Verrouillage à gauche, avec capuchon en plastique
GN 721.1-LB
Verrouillage à gauche, avec capuchon en plastique

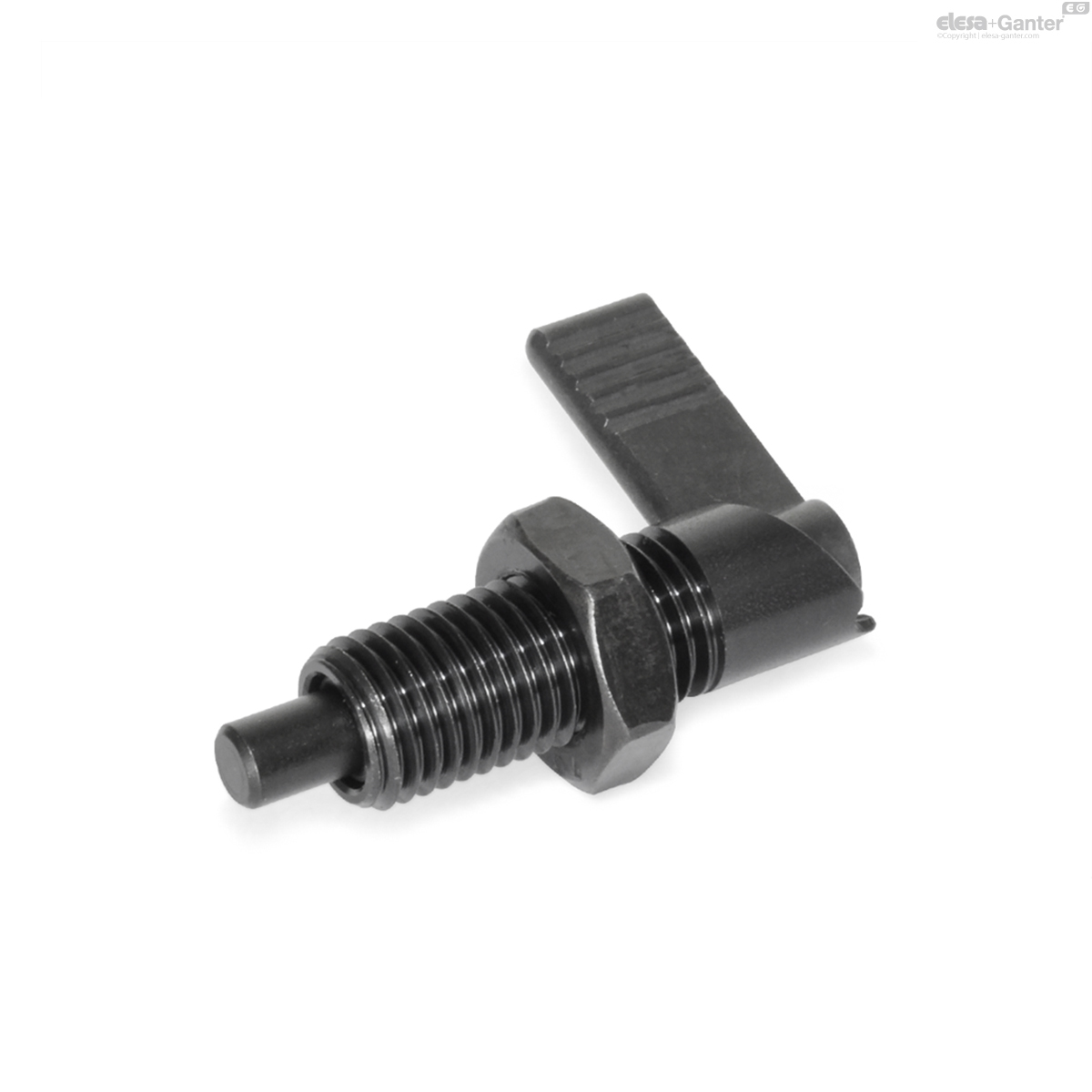

Verrouillage à droite, avec écrou de blocage
GN 721.1-RAK
Verrouillage à droite, avec écrou de blocage

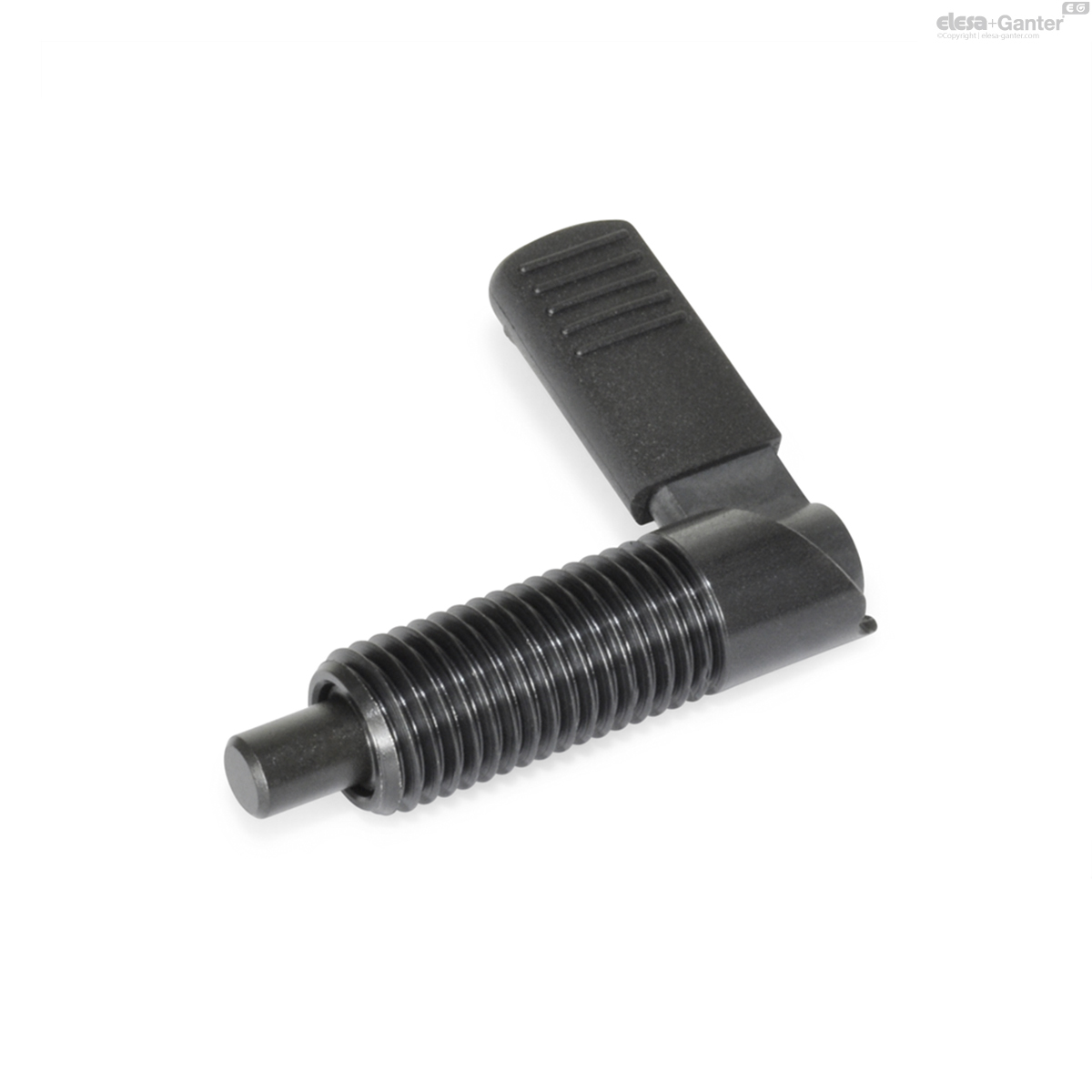

Verrouillage à droite, avec capuchon en plastique
GN 721.1-RB
Verrouillage à droite, avec capuchon en plastique
Verrouillage à gauche, avec capuchon en plastique, avec écrou de blocage
GN 721.1-LBK
Verrouillage à gauche, avec capuchon en plastique, avec écrou de blocage
Verrouillage à droite, avec capuchon en plastique, avec écrou de blocage
GN 721.1-RBK
Verrouillage à droite, avec capuchon en plastique, avec écrou de blocage

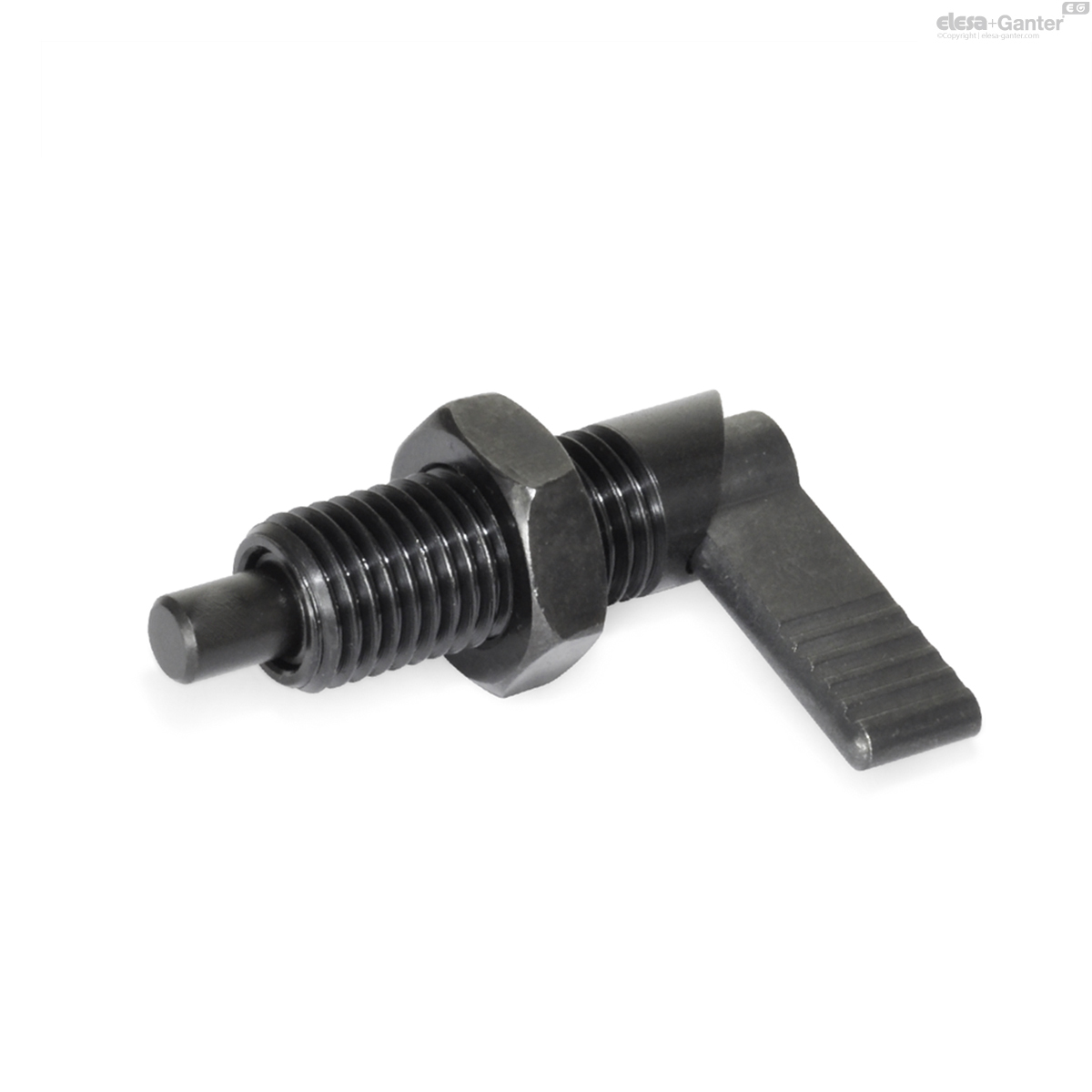

Verrouillage à gauche, avec écrou de blocage
GN 721.1-LAK
Verrouillage à gauche, avec écrou de blocage

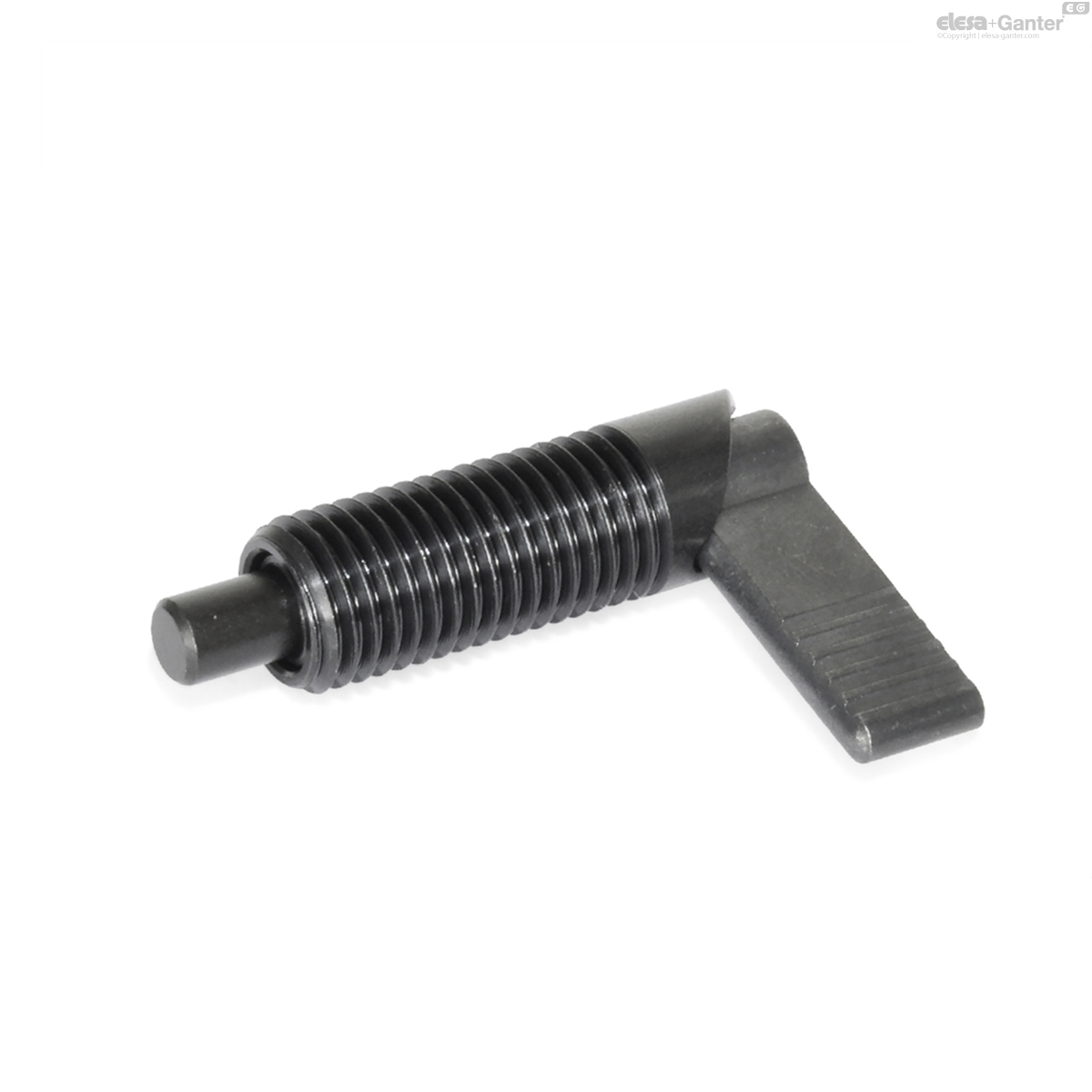

Verrouillage à gauche
GN 721.1-LA
Verrouillage à gauche

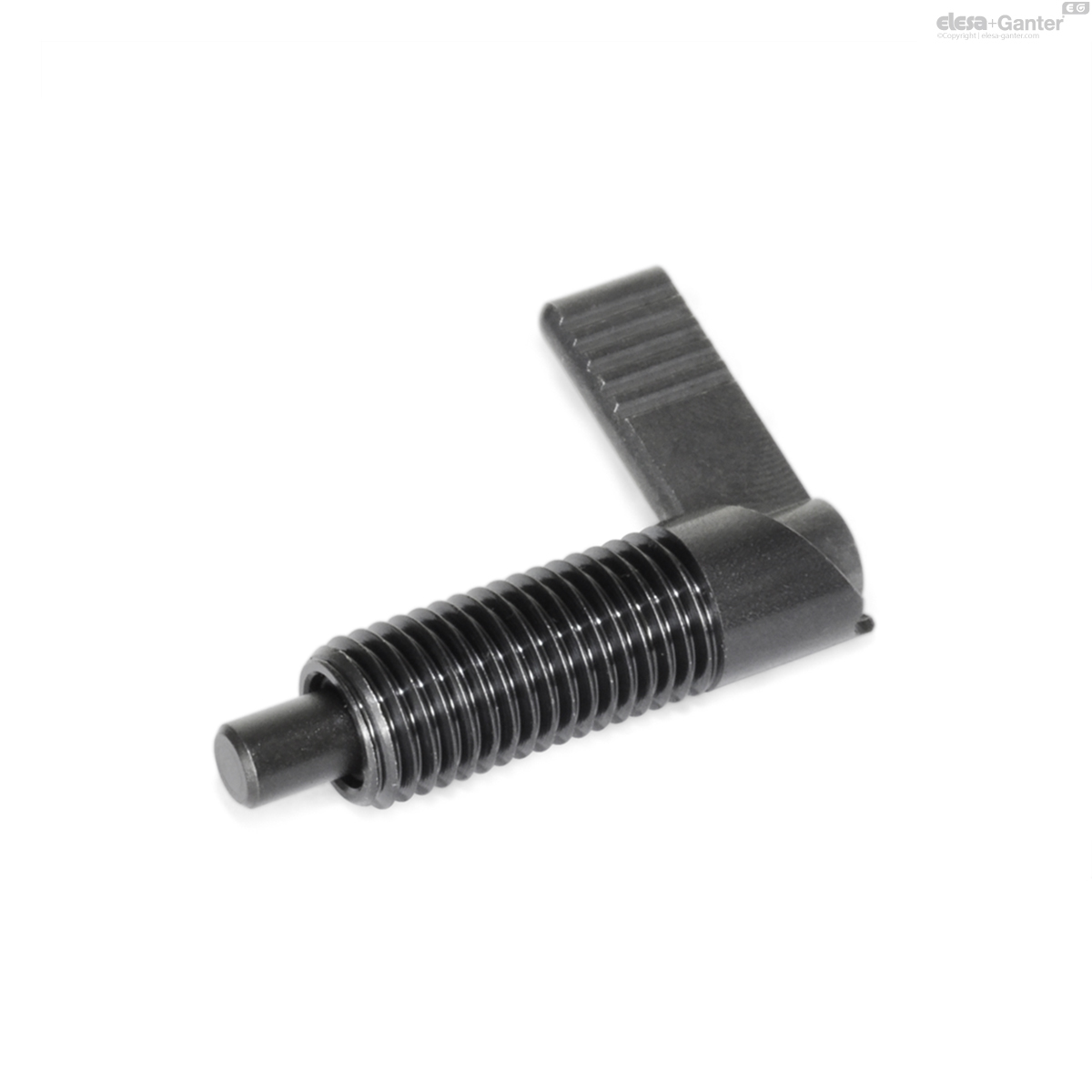

Verrouillage à droite
GN 721.1-RA
Verrouillage à droite

GN 721.1-LA

Réinitialiser
Code
d1 Pin -0.02/-0.05
Bore
H7
d2
d3
l1
l2
l3 +1.5
l4
l5
Spring load
in N ≈
initial
Spring load
in N ≈
end
GN 721.1-5-M10x1-LA
5
M 10 x 1
10
37.5
6
19
21
-
7
20
18
GN 721.1-6-M12x1,5-LA
6
M 12 x 1.5
12
47
8
26
26
32
8
18
31
GN 721.1-8-M16x1,5-LA
8
M 16 x 1.5
16
56
10
30
32
42
11
29
66
GN 721.1-10-M20x1,5-LA
10
M 20 x 1.5
20
69
12
37
37
52
21
57
129

Types

  • Type RA: Right-hand lock
  • Type RB: Right-hand lock, with plastic cap
  • Type RAK: Right-hand lock, with lock nut
  • Type RBK: Right-hand lock, with plastic cap, with lock nut
  • Type LA: Left-hand lock
  • Type LB: Left-hand lock, with plastic cap
  • Type LAK: Left-hand lock, with lock nut
  • Type LBK: Left-hand lock, with plastic cap, with lock nut

Guide / Latch arm

Steel

Blackened

Plunger pin

Steel

Nitrided

Cap for type RB / RBK / LB / LBK

Plastic, Polyamide (PA)

Black, matte finish

Pressure spring

Stainless steel AISI 301

The groove on cam action indexing plungers GN 721.1 ensures that the locking pin remains in its withdrawn position.

When the cam action indexing plungers are positioned symmetrically, the left or right handed types allow for a practical, i.e. equal, direction setting of the lock.

ISO 8675 Thin Hex Nuts

GN 909 Thin Hex Nuts
