GN 653.10Vis moletées plates

Acier

Acier / Acier inoxydable, avec pivot MS- / KU

  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png
Acier
Acier
Acier inoxydable
GN 653.10-NI
Acier inoxydable
Acier
GN 653.10
Acier

GN 653.10

Réinitialiser

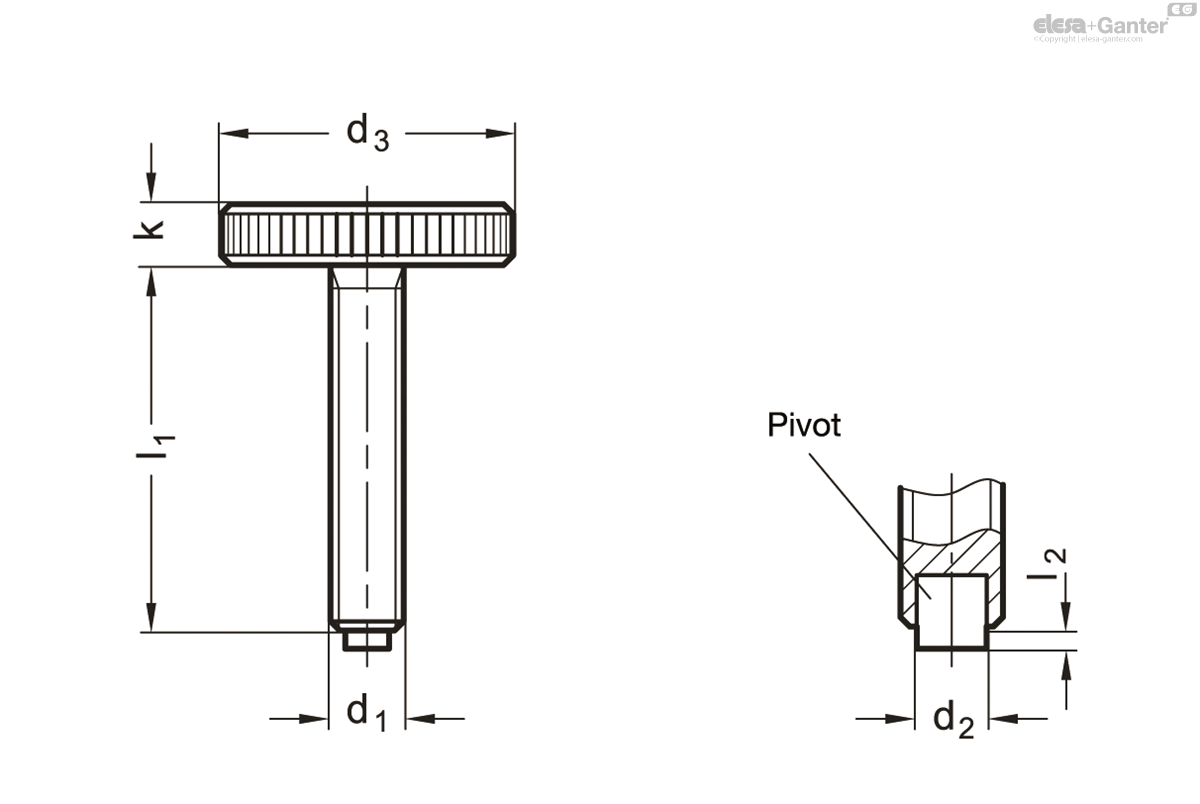

Code
d1
l1 -1
l2
d2
d3
k
GN 653.10-M5-12-ST-KU
M 5
12
1
3
20
4
11
GN 653.10-M5-12-ST-MS
M 5
12
0.5
3
20
4
11
GN 653.10-M5-16-ST-KU
M 5
16
1
3
20
4
12
GN 653.10-M5-16-ST-MS
M 5
16
0.5
3
20
4
12
GN 653.10-M5-20-ST-KU
M 5
20
1
3
20
4
12
GN 653.10-M5-20-ST-MS
M 5
20
0.5
3
20
4
12
GN 653.10-M5-25-ST-KU
M 5
25
1
3
20
4
12
GN 653.10-M5-25-ST-MS
M 5
25
0.5
3
20
4
13
GN 653.10-M6-12-ST-KU
M 6
12
1.3
3.5
24
5
19
GN 653.10-M6-12-ST-MS
M 6
12
1
4
24
5
19
GN 653.10-M6-16-ST-KU
M 6
16
1.3
3.5
24
5
19
GN 653.10-M6-16-ST-MS
M 6
16
1
4
24
5
20
GN 653.10-M6-20-ST-KU
M 6
20
1.3
3.5
24
5
20
GN 653.10-M6-20-ST-MS
M 6
20
1
4
24
5
21
GN 653.10-M6-25-ST-KU
M 6
25
1.3
3.5
24
5
21
GN 653.10-M6-25-ST-MS
M 6
25
1
4
24
5
22
GN 653.10-M6-30-ST-KU
M 6
30
1.3
3.5
24
5
22
GN 653.10-M6-30-ST-MS
M 6
30
1
4
24
5
22
GN 653.10-M8-16-ST-KU
M 8
16
1.6
5
30
6
36
GN 653.10-M8-16-ST-MS
M 8
16
1.5
6
30
6
38
GN 653.10-M8-20-ST-KU
M 8
20
1.6
5
30
6
37
GN 653.10-M8-20-ST-MS
M 8
20
1.5
6
30
6
38
GN 653.10-M8-25-ST-KU
M 8
25
1.6
5
30
6
39
GN 653.10-M8-25-ST-MS
M 8
25
1.5
6
30
6
40
GN 653.10-M8-30-ST-KU
M 8
30
1.6
5
30
6
40
GN 653.10-M8-30-ST-MS
M 8
30
1.5
6
30
6
40
GN 653.10-M8-40-ST-KU
M 8
40
1.6
5
30
6
43
GN 653.10-M8-40-ST-MS
M 8
40
1.5
6
30
6
43

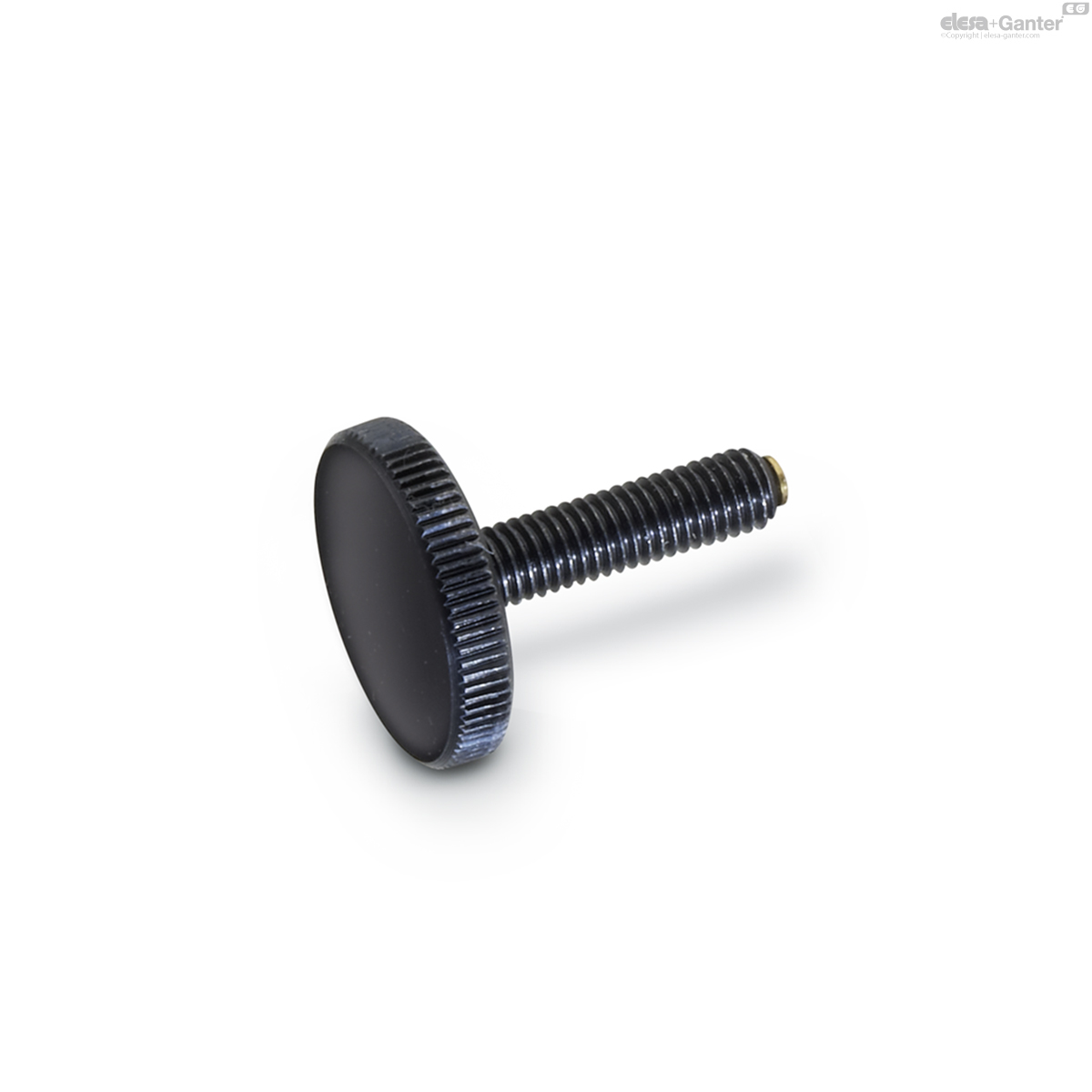

Version in Steel ST

  • Tensile strength class 5
  • visible face fine turned
  • blackened

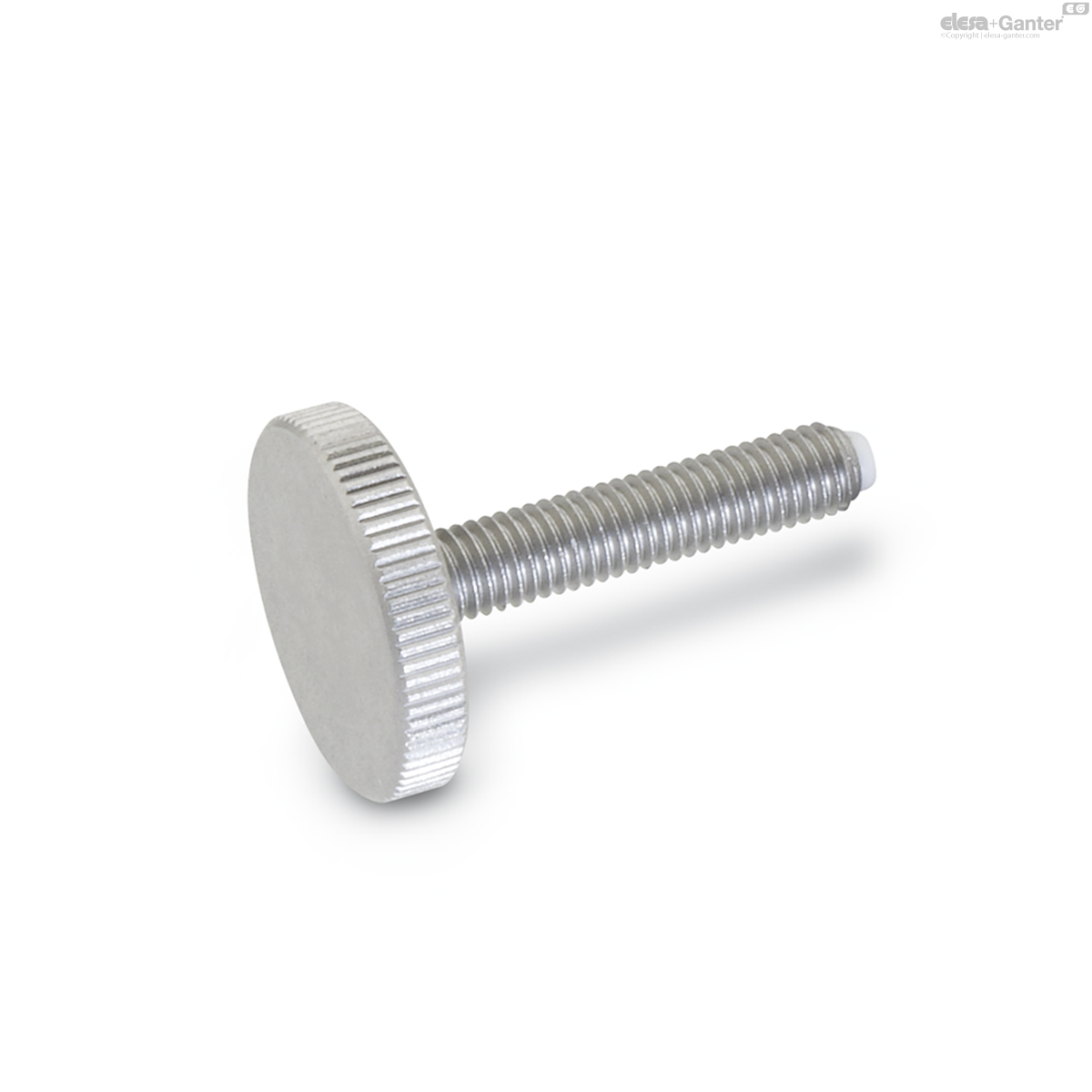

Version in Stainless Steel AISI 303 NI

  • visible face fine turned
  • matt shot-blasted

Pivot

Brass MS

Plastic (Polyacetal POM) KU

Flat knurled screws GN 653.10 with pivots in brass or plastic are used in applications, where marks and damages on the workpiece are unacceptable.

The head dimensions comply with flat knurled screws DIN 653 .
