GN 842-STSauterelles à tige coulissante

Acier

Acier / Acier inoxydable , pour serrage push-pull

  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png
Acier
Acier
Acier inoxydable
GN 842-NI
Acier inoxydable
Acier
GN 842-ST
Acier

GN 842-ST

Réinitialiser

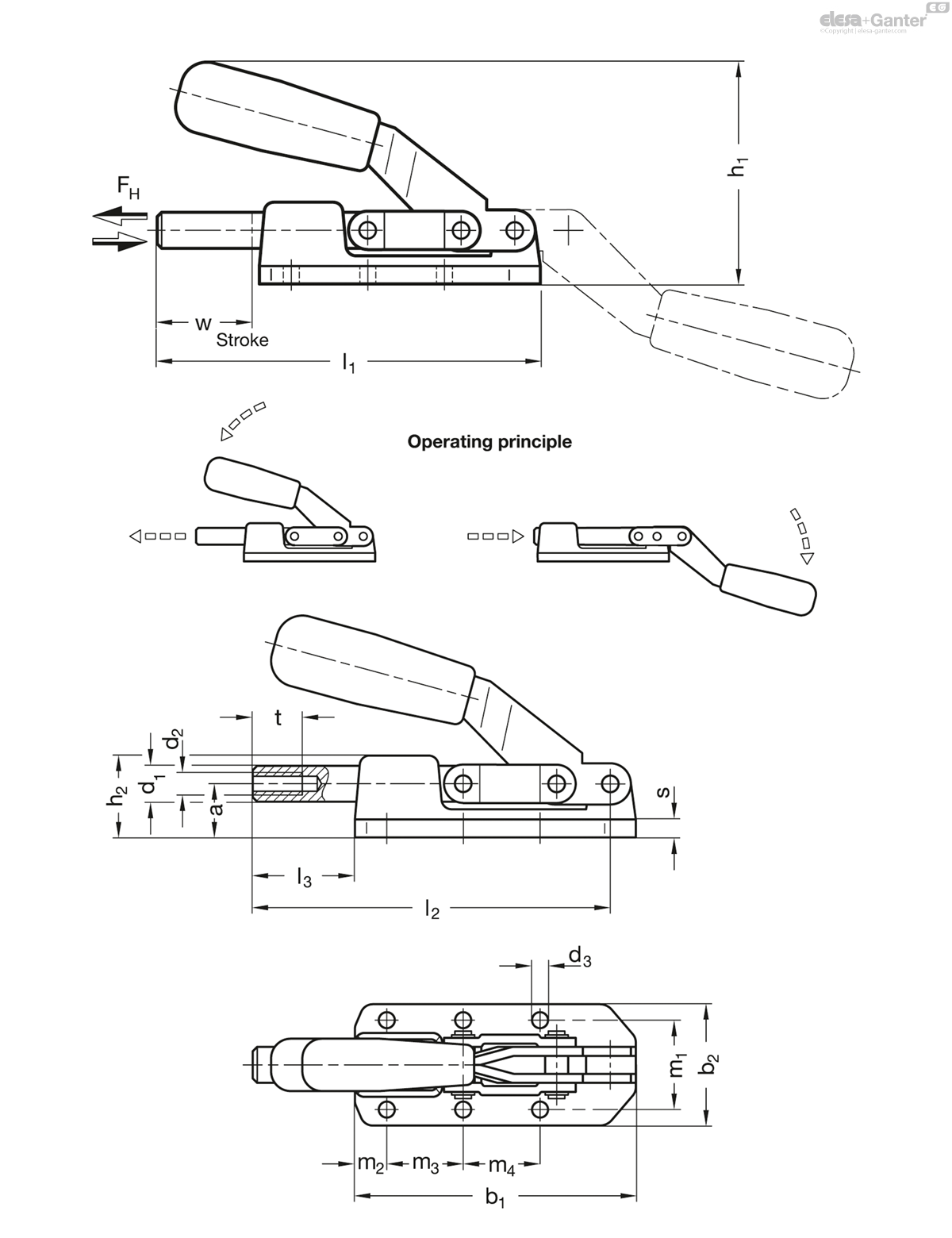

Code
Size
FH in N
a
b1
b2
d1
d2
d3
h1 ≈
h2 ≈
l1
l2 ≈
GN 842-70-AS
70
1200
12
64
36
8.5
M 6
4.3
42.5
19.5
86
79
GN 842-160-AS
160
2800
15
85
46
11
M 6
5.3
59
25
116
107
GN 842-360-AS
360
5600
25
90
45.5
12
M 8
5.5
75
34.5
122
114
GN 842-550-AS
550
8000
18
122.5
55
14
M 8
7
82.5
29.5
164.5
154.5
GN 842-1100-AS
1100
16000
25
133
57
16
M 10
8.5
95
38
182
170.5
GN 842-2100-AS
2100
25000
35
177
70
20
M 12
8.5
118.5
50
238
222
GN 842-3100-AS
3100
45000
40
216
76
22
M 14
11
137
56
316
300
  • Icons/__logo__SPEEDYBLOCK__.png

Type

  • Type AS: Body forged

Steel

  • Body manganese phosphated
  • Sheet metal, case-hardened steel C10

Zinc plated, blue passivated

  • Plunger steel St 37

Zinc plated, blue passivated

  • Bearing pins (rivets)

Case-hardened

Zinc plated, blue passivated

Stainless steel NI

  • Body AISI 304
  • Sheet metal AISI 304
  • Plunger AISI 303
  • Bearing pins (rivets) AISI 304

All moving parts

Lubricated with special grease

Solid designed plastic handle

Red, oil resistant

Push-pull type toggle clamps GN 842 can be used for very high holding capacities thanks to their massive and sturdy body.

On the size 70, the mounting holes are provided with cylindrical countersinks for the use of hexagon socket head screws DIN 912-M4.

  • Clamping Screws
