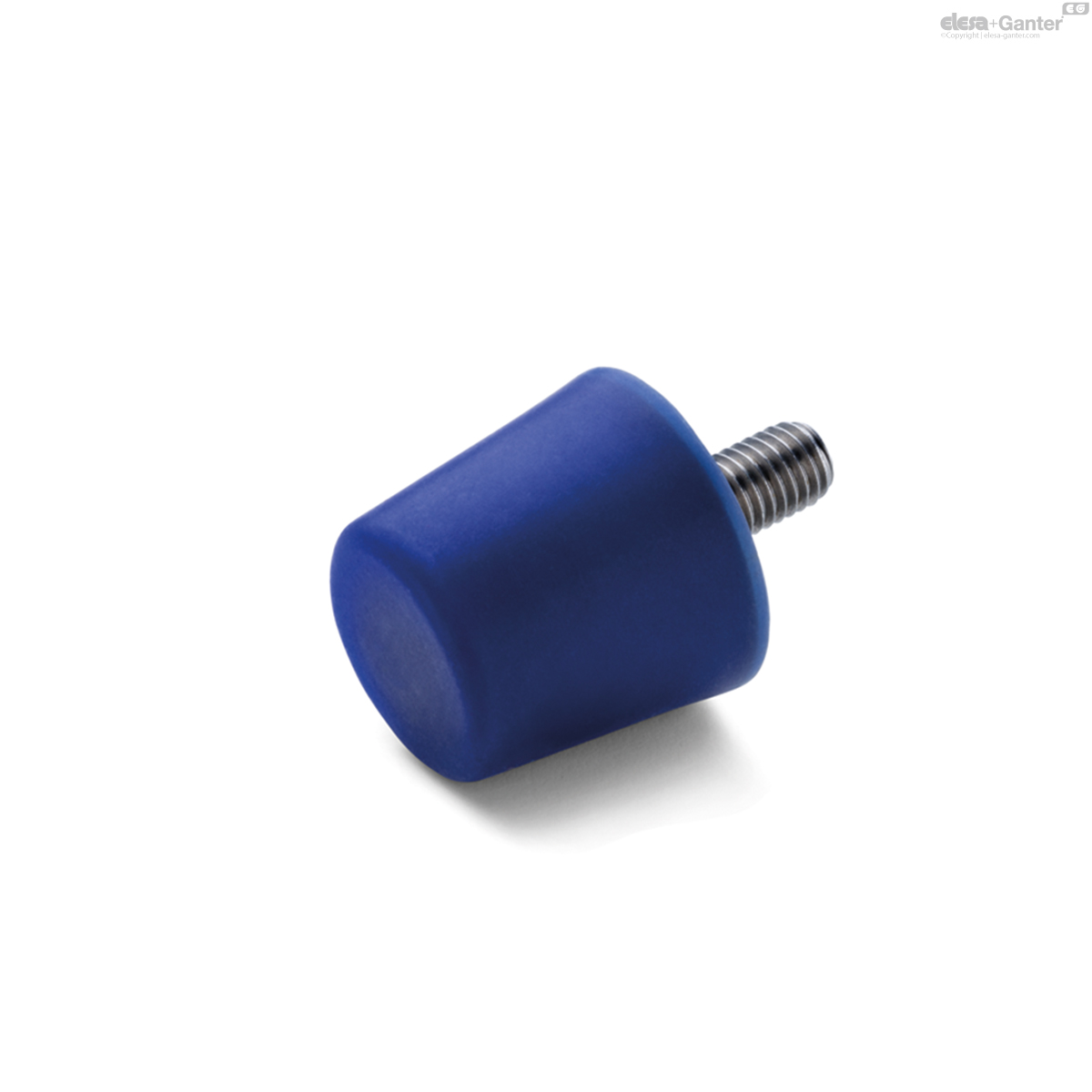

DVF.6Tampons en caoutchouc

Tampons en caoutchouc

Caoutchouc de silicone et acier inoxydable

  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png
  • Icons/__logo__MVQ-FDA__.png
  • Icons/__logo__g20050__.png
Tampons en caoutchouc
Tampons en caoutchouc
Tampons en caoutchouc
C33 - RAL 7040
C52 - RAL 5002

DVF.6

Code
Description
D
L
d
d1
l
Max. Federdruck
[N]
Max. Ablenkung
[mm]
Steifigkeit
[N/mm]
432806
DVF.6-20-17-SST-M5-6-55-C52
20
17
M5
10
6
197
4.25
46
9
432807
DVF.6-20-17-SST-M5-10-55-C52
20
17
M5
10
10
197
4.25
46
9
432808
DVF.6-20-17-SST-M5-20-55-C52
20
17
M5
10
20
197
4.25
46
10
432816
DVF.6-20-17-SST-M6-12-55-C52
20
17
M6
10
12
197
4.25
46
8
432817
DVF.6-20-17-SST-M6-18-55-C52
20
17
M6
10
18
197
4.25
46
11
432818
DVF.6-20-17-SST-M6-25-55-C52
20
17
M6
10
25
197
4.25
46
12
432826
DVF.6-25-17-SST-M6-8-55-C52
25
17
M6
19
8
580
4.25
137
16
432827
DVF.6-25-17-SST-M6-12-55-C52
25
17
M6
19
12
580
4.25
137
17
432828
DVF.6-25-17-SST-M6-18-55-C52
25
17
M6
19
18
580
4.25
137
18
432829
DVF.6-25-17-SST-M6-25-55-C52
25
17
M6
19
25
580
4.25
137
19
432767
DVF.6-25-20-SST-M6-8-55-C52
25
20
M6
16
8
388
5
77
17
432768
DVF.6-25-20-SST-M6-12-55-C52
25
20
M6
16
12
388
5
77
17
432769
DVF.6-25-20-SST-M6-18-55-C52
25
20
M6
16
18
388
5
77
18
432770
DVF.6-25-20-SST-M6-25-55-C52
25
20
M6
16
25
388
5
77
20
432836
DVF.6-32-22-SST-M8-10-55-C52
32
22
M8
24
10
751
5.5
137
30
432837
DVF.6-32-22-SST-M8-16-55-C52
32
22
M8
24
16
751
5.5
137
32
432838
DVF.6-32-22-SST-M8-23-55-C52
32
22
M8
24
23
751
5.5
137
34
432839
DVF.6-32-22-SST-M8-30-55-C52
32
22
M8
24
30
751
5.5
137
16
432775
DVF.6-32-26-SST-M8-10-55-C52
32
26
M8
21
10
624
6.5
96
31
432776
DVF.6-32-26-SST-M8-16-55-C52
32
26
M8
21
16
624
6.5
96
33
432777
DVF.6-32-26-SST-M8-23-55-C52
32
26
M8
21
23
624
6.5
96
35
432778
DVF.6-32-26-SST-M8-30-55-C52
32
26
M8
21
30
624
6.5
96
38
432782
DVF.6-38-32-SST-M8-10-55-C52
38
32
M8
24
10
824
8
103
45
432783
DVF.6-38-32-SST-M8-16-55-C52
38
32
M8
24
16
824
8
103
47
432784
DVF.6-38-32-SST-M8-30-55-C52
38
32
M8
24
30
824
8
103
51
432789
DVF.6-38-32-SST-M10-12-55-C52
38
32
M10
24
12
824
8
103
49
432790
DVF.6-38-32-SST-M10-20-55-C52
38
32
M10
24
20
824
8
103
53
432791
DVF.6-38-32-SST-M10-28-55-C52
38
32
M10
24
28
824
8
103
27
432792
DVF.6-38-32-SST-M10-40-55-C52
38
32
M10
24
40
824
8
103
63
432846
DVF.6-38-35-SST-M8-10-55-C52
38
35
M8
30
10
1311
8.75
150
54
432847
DVF.6-38-35-SST-M8-16-55-C52
38
35
M8
30
16
1311
8.75
150
56
432848
DVF.6-38-35-SST-M8-30-55-C52
38
35
M8
30
30
1311
8.75
150
60
432856
DVF.6-38-35-SST-M10-12-55-C52
38
35
M10
30
12
1311
8.75
150
58
432857
DVF.6-38-35-SST-M10-20-55-C52
38
35
M10
30
20
1311
8.75
150
62
432858
DVF.6-38-35-SST-M10-28-55-C52
38
35
M10
30
28
1311
8.75
150
66
432859
DVF.6-38-35-SST-M10-40-55-C52
38
35
M10
30
40
1311
8.75
150
72
432866
DVF.6-43-50-SST-M10-12-55-C52
43
50
M10
30
12
1318
12.5
105
83
432867
DVF.6-43-50-SST-M10-20-55-C52
43
50
M10
30
20
1318
12.5
105
85
432868
DVF.6-43-50-SST-M10-28-55-C52
43
50
M10
30
28
1318
12.5
105
89
432869
DVF.6-43-50-SST-M10-40-55-C52
43
50
M10
30
40
1318
12.5
105
96
432876
DVF.6-50-20-SST-M10-12-55-C52
50
20
M10
40
12
2890
5
578
65
432877
DVF.6-50-20-SST-M10-20-55-C52
50
20
M10
40
20
2890
5
578
69
432878
DVF.6-50-20-SST-M10-28-55-C52
50
20
M10
40
28
2890
5
578
73
432879
DVF.6-50-20-SST-M10-40-55-C52
50
20
M10
40
40
2890
5
578
79
432797
DVF.6-50-43-SST-M10-12-55-C52
50
43
M10
32
12
388
5
77
95
432798
DVF.6-50-43-SST-M10-20-55-C52
50
43
M10
32
20
388
5
77
0
432799
DVF.6-50-43-SST-M10-28-55-C52
50
43
M10
32
28
388
5
77
104
432800
DVF.6-50-43-SST-M10-40-55-C52
50
43
M10
32
40
388
5
77
109
432886
DVF.6-60-40-SST-M10-12-55-C52
60
40
M10
40
12
2830
10
283
129
432887
DVF.6-60-40-SST-M10-20-55-C52
60
40
M10
40
20
2830
10
283
133
432888
DVF.6-60-40-SST-M10-28-55-C52
60
40
M10
40
28
2830
10
283
137
432889
DVF.6-60-40-SST-M10-40-55-C52
60
40
M10
40
40
2830
10
283
144

Standard execution

Threaded stud and base plate in AISI 304 stainless steel.

Vibration-damper body

Silicone rubber (MVQ) RAL 7040 (C33) grey or RAL 5002 (C52) blue colour, in compliance with FDA (U.S. Food and Drug Administration), giving the possibility to use in the food and medical industry.

  • Hardness 55 Shore A ±5.
  • High resistance to ageing.
  • Resistance to high temperatures (up to 200°C) and low temperatures (-50°C).

Features and applications

The rubber buffers have been designed to damp vibrations, shocks and noises produced by moving bodies or non-balanced vibrating masses of equipment and machines.

DVF.6 elements are generally used as a bumper or as a limit stop for the absorption of vibrations, and for preventing:

  • malfunctioning and reduction of the machine lifespan and/or of the adjacent ones;
  • noise and thus also damage to health.

Load diagrams for each single code are available on request.

See Technical data and guidelines for the choice.

Special executions on request

Silicone rubber (MVQ) in compliance with FDA, hardness 40, 70 Shore A ±5.
