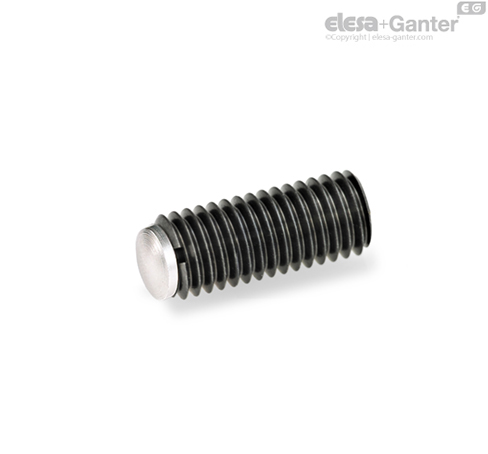

DIN 6332Vis de pression avec point de butée

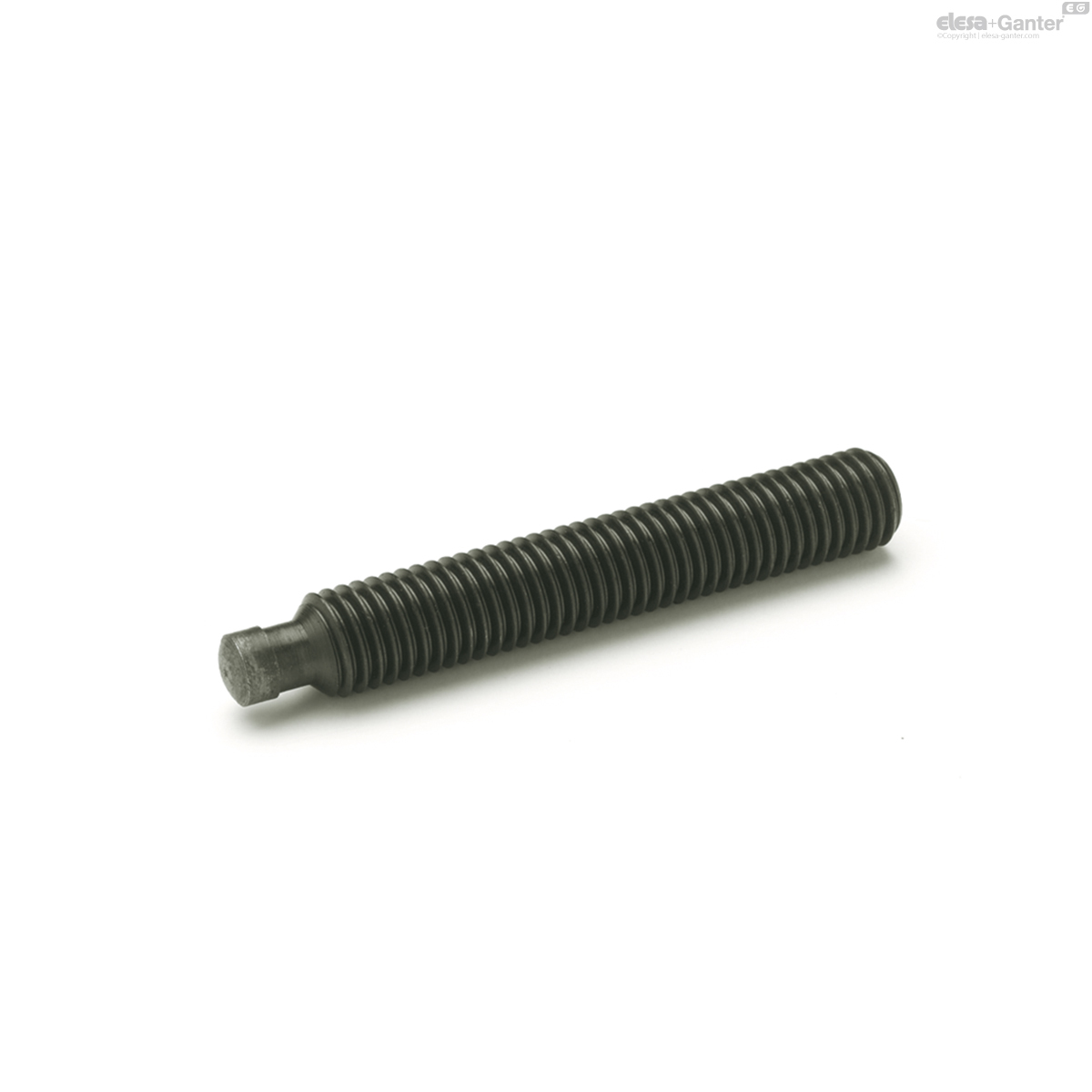

Noirci

Acier / Acier inoxydable , avec point de poussée

  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png
Noirci
Noirci
Acier inoxydable
DIN 6332-NI
Acier inoxydable
Noirci
DIN 6332
Noirci

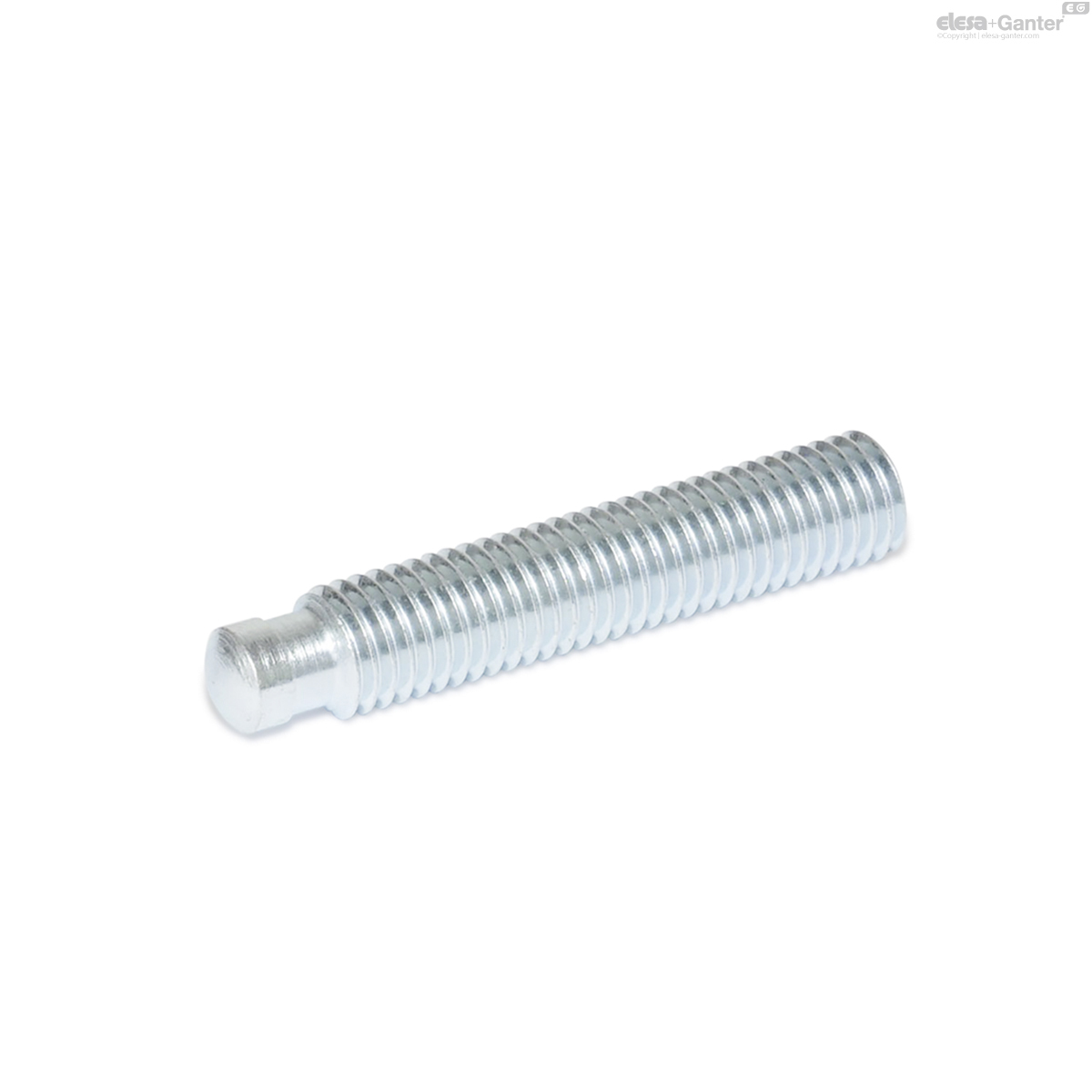

Plaqué zinc , passivé bleu
DIN 6332-ZB
Plaqué zinc , passivé bleu

DIN 6332

Réinitialiser
Code
d1
l
d2 h11
d3
e1 ≈
e2 ≈ Type A
e2 ≈ Type P
e3 ≈
A/F
z1 ≈
z2 ≈
DIN 6332-M6-30-SK
M 6
30
4.5
4
2.1
1.5
4.5
-
3
6
2.5
5
DIN 6332-M6-35-SK
M 6
35
4.5
4
2.1
1.5
4.5
-
3
6
2.5
6
DIN 6332-M6-40-SK
M 6
40
4.5
4
2.1
1.5
4.5
-
3
6
2.5
7
DIN 6332-M6-45-SK
M 6
45
4.5
4
2.1
1.5
4.5
-
3
6
2.5
8
DIN 6332-M6-50-SK
M 6
50
4.5
4
2.1
1.5
4.5
-
3
6
2.5
9
DIN 6332-M8-35-SK
M 8
35
6
5.4
3
2.3
5,3
-
4
7.5
3
10
DIN 6332-M8-40-SK
M 8
40
6
5.4
3
2.3
5,3
-
4
7.5
3
11
DIN 6332-M8-45-SK
M 8
45
6
5.4
3
2.3
5,3
-
4
7.5
3
13
DIN 6332-M8-50-SK
M 8
50
6
5.4
3
2.3
5,3
-
4
7.5
3
14
DIN 6332-M8-60-SK
M 8
60
6
5.4
3
2.3
5,3
-
4
7.5
3
17
DIN 6332-M8-70-SK
M 8
70
6
5.4
3
2.3
5,3
-
4
7.5
3
21
DIN 6332-M10-45-SK
M 10
45
8
7.2
3.6
2.6
5.6
-
5
9
4.5
20
DIN 6332-M10-50-SK
M 10
50
8
7.2
3.6
2.6
5.6
-
5
9
4.5
23
DIN 6332-M10-55-SK
M 10
55
8
7.2
3.6
2.6
5.6
-
5
9
4.5
25
DIN 6332-M10-60-SK
M 10
60
8
7.2
3.6
2.6
5.6
-
5
9
4.5
28
DIN 6332-M10-65-SK
M 10
65
8
7.2
3.6
2.6
5.6
-
5
9
4.5
30
DIN 6332-M10-80-SK
M 10
80
8
7.2
3.6
2.6
5.6
-
5
9
4.5
37
DIN 6332-M12-50-SK
M 12
50
8
7.2
4.6
2.9
6.9
3.7
6
10
4.5
30
DIN 6332-M12-60-SK
M 12
60
8
7.2
4.6
2.9
6.9
3.7
6
10
4.5
38
DIN 6332-M12-65-SK
M 12
65
8
7.2
4.6
2.9
6.9
3.7
6
10
4.5
41
DIN 6332-M12-70-SK
M 12
70
8
7.2
4.6
2.9
6.9
3.7
6
10
4.5
44
DIN 6332-M12-80-SK
M 12
80
8
7.2
4.6
2.9
6.9
3.7
6
10
4.5
51
DIN 6332-M12-100-SK
M 12
100
8
7.2
4.6
2.9
6.9
3.7
6
10
4.5
65
DIN 6332-M16-65-SK
M 16
65
12
11
5.4
4.5
9.5
4
8
12
5
67
DIN 6332-M16-70-SK
M 16
70
12
11
5.4
4.5
9.5
4
8
12
5
74
DIN 6332-M16-75-SK
M 16
75
12
11
5.4
4.5
9.5
4
8
12
5
80
DIN 6332-M16-80-SK
M 16
80
12
11
5.4
4.5
9.5
4
8
12
5
90
DIN 6332-M16-100-SK
M 16
100
12
11
5.4
4.5
9.5
4
8
12
5
118
DIN 6332-M16-125-SK
M 16
125
12
11
5.4
4.5
9.5
4
8
12
5
150
DIN 6332-M20-80-SK
M 20
80
15.5
14.4
5.5
4.5
10,5
4.3
10
14
5.5
141
DIN 6332-M20-90-SK
M 20
90
15.5
14.4
5.5
4.5
10,5
4.3
10
14
5.5
171
DIN 6332-M20-100-SK
M 20
100
15.5
14.4
5.5
4.5
10,5
4.3
10
14
5.5
189
DIN 6332-M20-125-SK
M 20
125
15.5
14.4
5.5
4.5
10,5
4.3
10
14
5.5
241
DIN 6332-M20-150-SK
M 20
150
15.5
14.4
5.5
4.5
10,5
4.3
10
14
5.5
141
DIN 6332-M6-30-SKN
M 6
30
4.5
4
2.1
1.5
4.5
-
3
6
2.5
5
DIN 6332-M6-35-SKN
M 6
35
4.5
4
2.1
1.5
4.5
-
3
6
2.5
6
DIN 6332-M6-40-SKN
M 6
40
4.5
4
2.1
1.5
4.5
-
3
6
2.5
7
DIN 6332-M6-45-SKN
M 6
45
4.5
4
2.1
1.5
4.5
-
3
6
2.5
8
DIN 6332-M6-50-SKN
M 6
50
4.5
4
2.1
1.5
4.5
-
3
6
2.5
9
DIN 6332-M8-35-SKN
M 8
35
6
5.4
3
2.3
4.5
-
4
7.5
3
10
DIN 6332-M8-40-SKN
M 8
40
6
5.4
3
2.3
5.3
-
4
7.5
3
11
DIN 6332-M8-45-SKN
M 8
45
6
5.4
3
2.3
5.3
-
4
7.5
3
13
DIN 6332-M8-50-SKN
M 8
50
6
5.4
3
2.3
5.3
-
4
7.5
3
14
DIN 6332-M8-60-SKN
M 8
60
6
5.4
3
2.3
5.3
-
4
7.5
3
17
DIN 6332-M8-70-SKN
M 8
70
6
5.4
3
2.3
5.3
-
4
7.5
3
21
DIN 6332-M10-45-SKN
M 10
45
8
7.2
3.6
2.6
5.6
-
5
9
4.5
20
DIN 6332-M10-50-SKN
M 10
50
8
7.2
3.6
2.6
5.6
-
5
9
4.5
23
DIN 6332-M10-55-SKN
M 10
55
8
7.2
3.6
2.6
5.6
-
5
9
4.5
25
DIN 6332-M10-60-SKN
M 10
60
8
7.2
3.6
2.6
5.6
-
5
9
4.5
28
DIN 6332-M10-65-SKN
M 10
65
8
7.2
3.6
2.6
5.6
-
5
9
4.5
30
DIN 6332-M10-80-SKN
M 10
80
8
7.2
3.6
2.6
5.6
-
5
9
4.5
37
DIN 6332-M12-50-SKN
M 12
50
8
7.2
4.6
2.9
6,9
3.7
6
10
4.5
30
DIN 6332-M12-60-SKN
M 12
60
8
7.2
4.6
2.9
6,9
3.7
6
10
4.5
38
DIN 6332-M12-65-SKN
M 12
65
8
7.2
4.6
2.9
6,9
3.7
6
10
4.5
41
DIN 6332-M12-70-SKN
M 12
70
8
7.2
4.6
2.9
6,9
3.7
6
10
4.5
44
DIN 6332-M12-80-SKN
M 12
80
8
7.2
4.6
2.9
6,9
3.7
6
10
4.5
51
DIN 6332-M12-100-SKN
M 12
100
8
7.2
4.6
2.9
6,9
3.7
6
10
4.5
65
DIN 6332-M16-65-SKN
M 16
65
12
11
5.4
4.5
9.5
4
8
12
5
67
DIN 6332-M16-70-SKN
M 16
70
12
11
5.4
4.5
9.5
4
8
12
5
74
DIN 6332-M16-75-SKN
M 16
75
12
11
5.4
4.5
9.5
4
8
12
5
80
DIN 6332-M16-80-SKN
M 16
80
12
11
5.4
4.5
9.5
4
8
12
5
90
DIN 6332-M16-100-SKN
M 16
100
12
11
5.4
4.5
9.5
4
8
12
5
118
DIN 6332-M16-125-SKN
M 16
125
12
11
5.4
4.5
9.5
4
8
12
5
150
DIN 6332-M20-80-SKN
M 20
80
15.5
14.4
5.5
4.5
10.5
4.3
10
14
5.5
141
DIN 6332-M20-90-SKN
M 20
90
15.5
14.4
5.5
4.5
10.5
4.3
10
14
5.5
171
DIN 6332-M20-100-SKN
M 20
100
15.5
14.4
5.5
4.5
10.5
4.3
10
14
5.5
189
DIN 6332-M20-125-SKN
M 20
125
15.5
14.4
5.5
4.5
10.5
4.3
10
14
5.5
241
DIN 6332-M20-150-SKN
M 20
150
15.5
14.4
5.5
4.5
10.5
4.3
10
14
5.5
141

Types

  • Type SK: with thrust point, hardened (only in steel, blackened)
  • Type SKN: with thrust point, not hardened

Steel

Tensile strength class 5.8

blackened

Thrust point hardened (Type SK)

Thrust point not hardened (Type SKN)

zinc plated, blue passivated ZB

Thrust point not hardened (Type SKN)

Stainless Steel AISI 304 NI

Thrust point not hardened (Type SKN)

The thrust point of the grub screws DIN 6332 is designed to be used with or without the thrust pad for clamping.

The pin diameter of the grub screws is smaller than the core diameter of the thread, allowing them to be screwed in on the pin side.

The snap ring resp. snap spring of the thrust pad is a simple and quick method to connect the thrust pad to the grub screw.

Produits associés
Patins de poussée

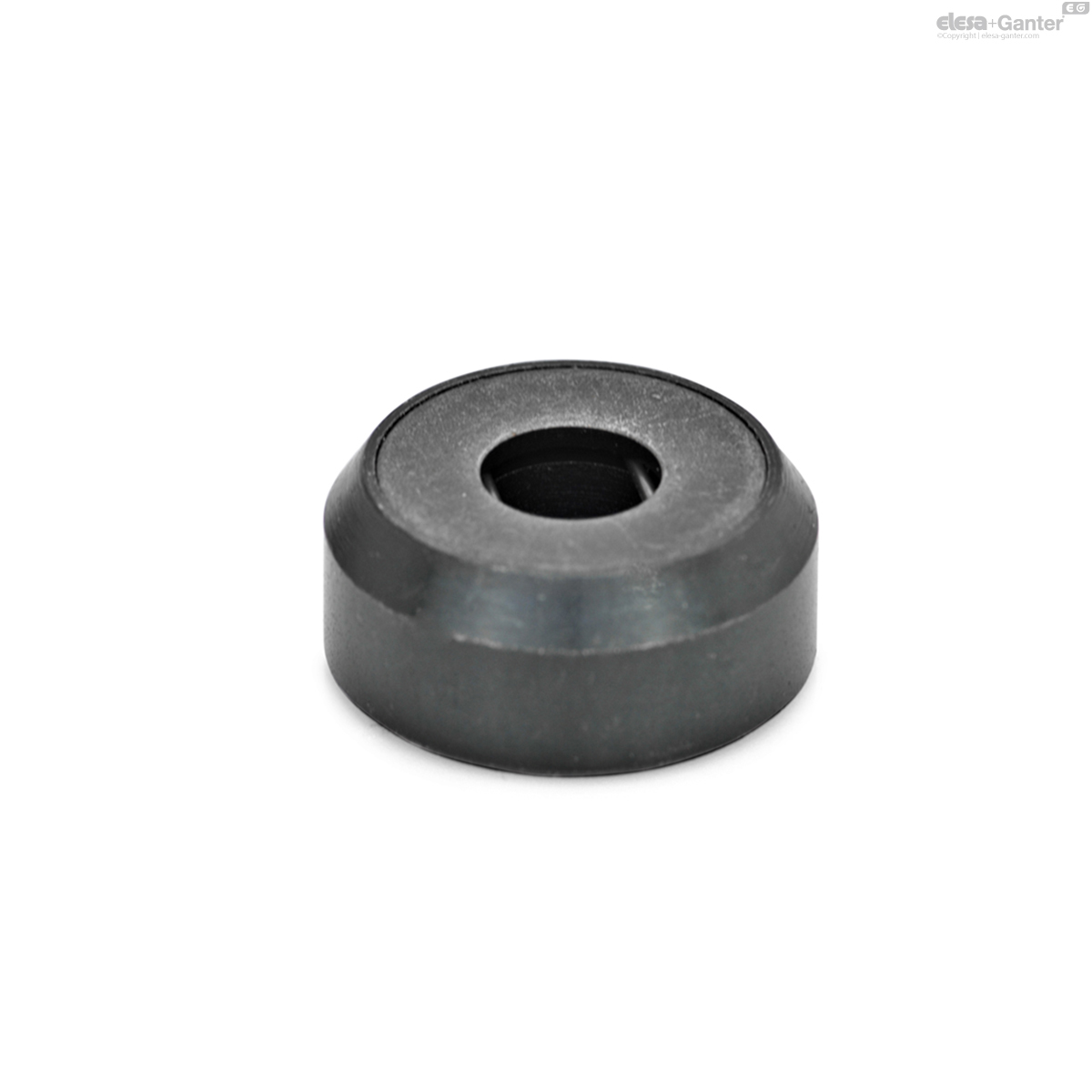

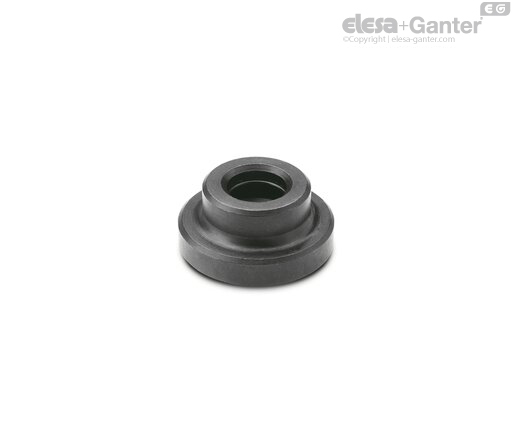

DIN 6311

Patins de poussée pour vis sans tête DIN 6332, pour vis Tommy DIN 6304 / DIN 6306
Acier

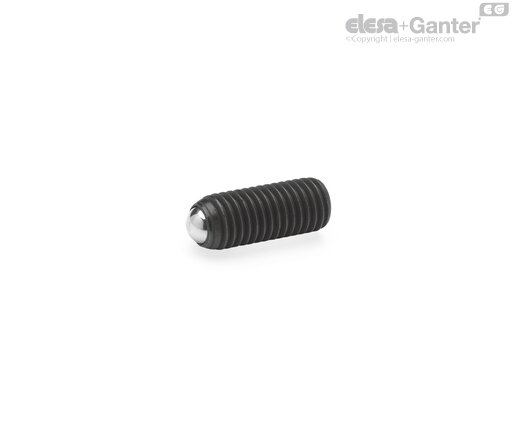

GN 605

Vis à bille orientable Acier / Acier inoxydable
Acier

GN 6311.1

Patins de poussée Acier / Acier inoxydable , pour vis sans tête DIN 6332 , vis Tommy DIN 6304 / DIN 6306
Vis de pression avec point de butée

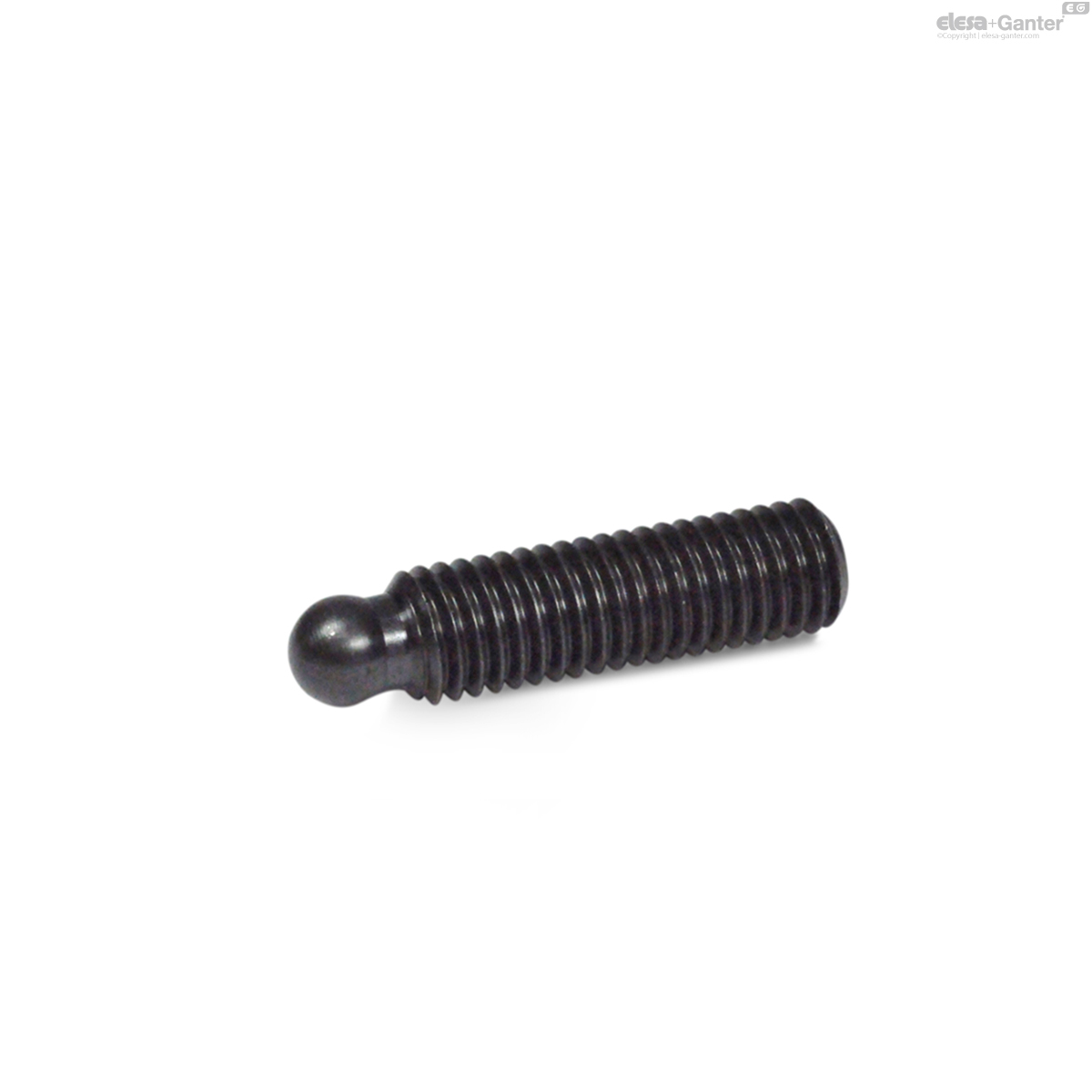

GN 632.1
