311-22-M4-9-SW

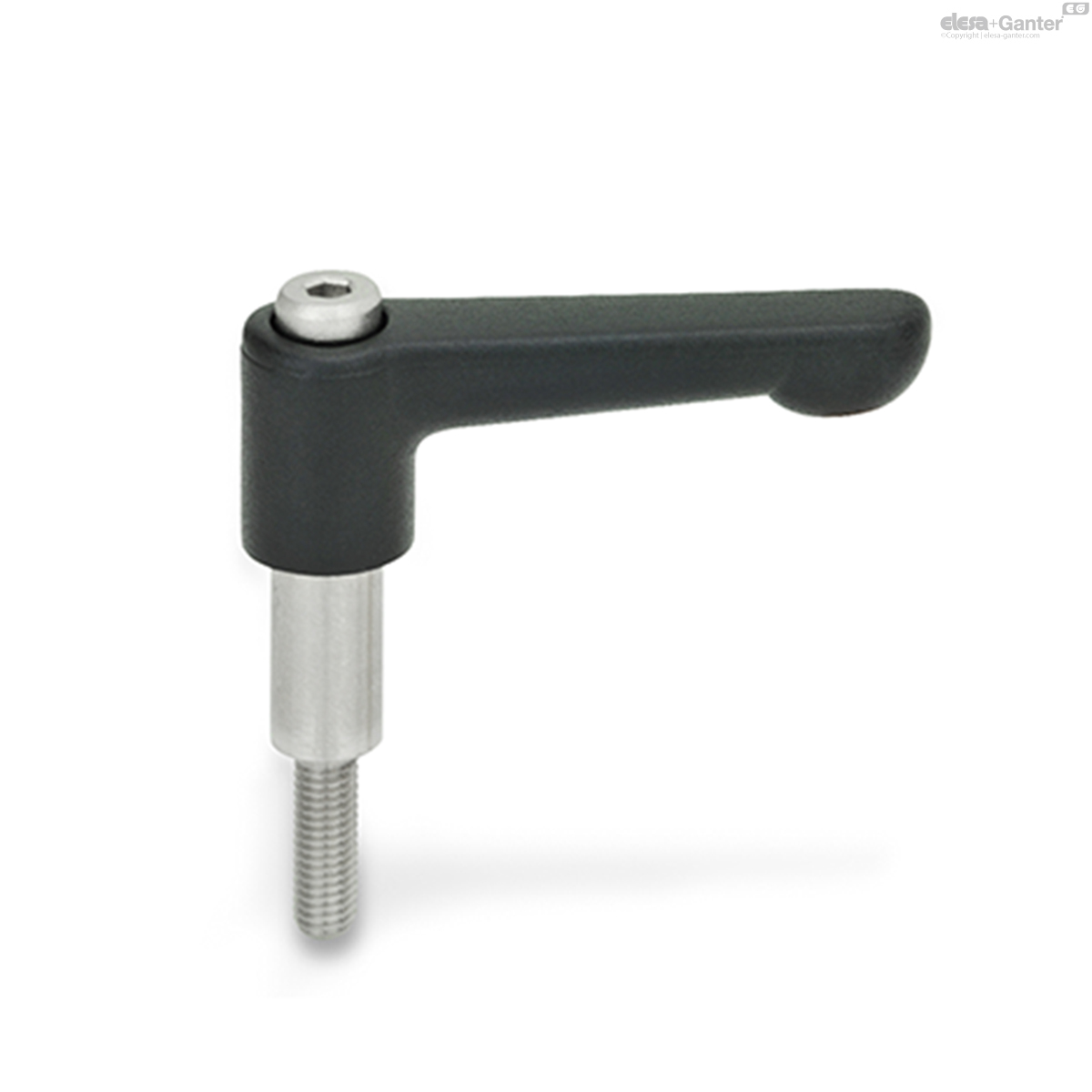

GN 311 Manettes indexables
Délai: 1-2 semaines Toutes les tailles et variantes de GN 311
🔒 Prix, stock en temps réel & téléchargements CAO
Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.
Se connecter Demander un compte
Fiche technique

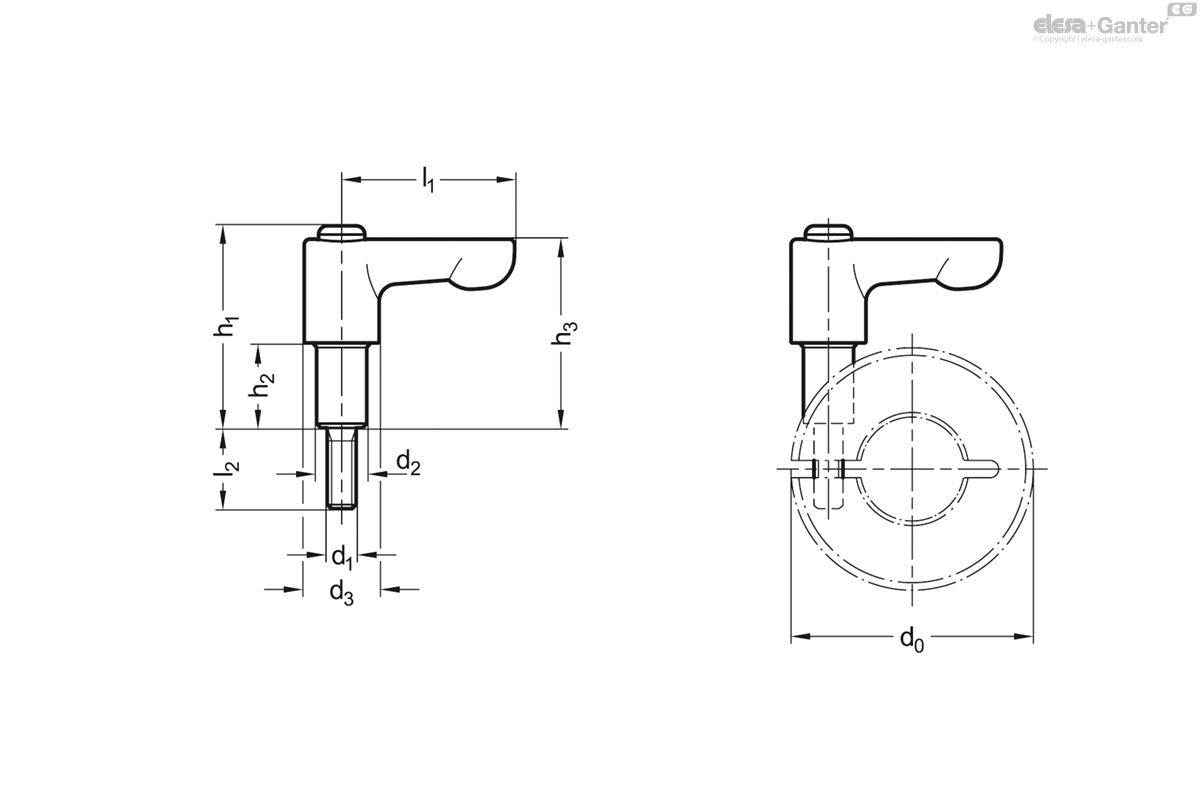

Caractéristiques techniques
- Code
- GN 311-22-M4-9-SW
- d0 Shaft collar
Ø d1 - 26
- l1
- 22
- d1
- M 4
- h2
- 9
- d2
- 7.2
- d2 H10
Bore series - 26
- d3
- 10.5
- l2
- 10
- h1
- 26
- h3
- 24
- 16
Handle
Zinc die casting
Powder coated
Black, RAL 9005, textured finish SW
Insert
Stainless steel AISI 303
Retaining screw
Stainless steel AISI 304
For shaft collars of the standard families GN 706... and GN 707..., adjustable hand levers GN 311 replace the hex socket screw DIN 912. That allows the shaft collars to be adjusted easily and quickly without tools.
The table of dimensions of the shaft collars shows the corresponding hand lever for the respective shaft collar size d1.
Semi-split shaft collars GN 706.2 including hand lever are available under GN 706.4.
