9190.3-60-140-M16 GN 9190.3 Blocs de support à fentes

9190.3-60-140-M16

GN 9190.3 Blocs de support à fentes

pour colliers latéraux GN 9190 / GN 9190.1 / GN 9190.2
  • Icons/__logo__RoHS__.png

Délai: 1-2 semaines Toutes les tailles et variantes de GN 9190.3

🔒 Prix, stock en temps réel & téléchargements CAO

Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.

Se connecter Demander un compte

Caractéristiques techniques

Code
GN 9190.3-60-140-M16
b1
60
l1
140
d
M 16
b2
26
b3
17
h1
30
h2
13
l2
80
l3
30
For
side clamp slot
width a
GN 9190.1
18
For
side clamp slot
width a
GN 9190.2
18
1456

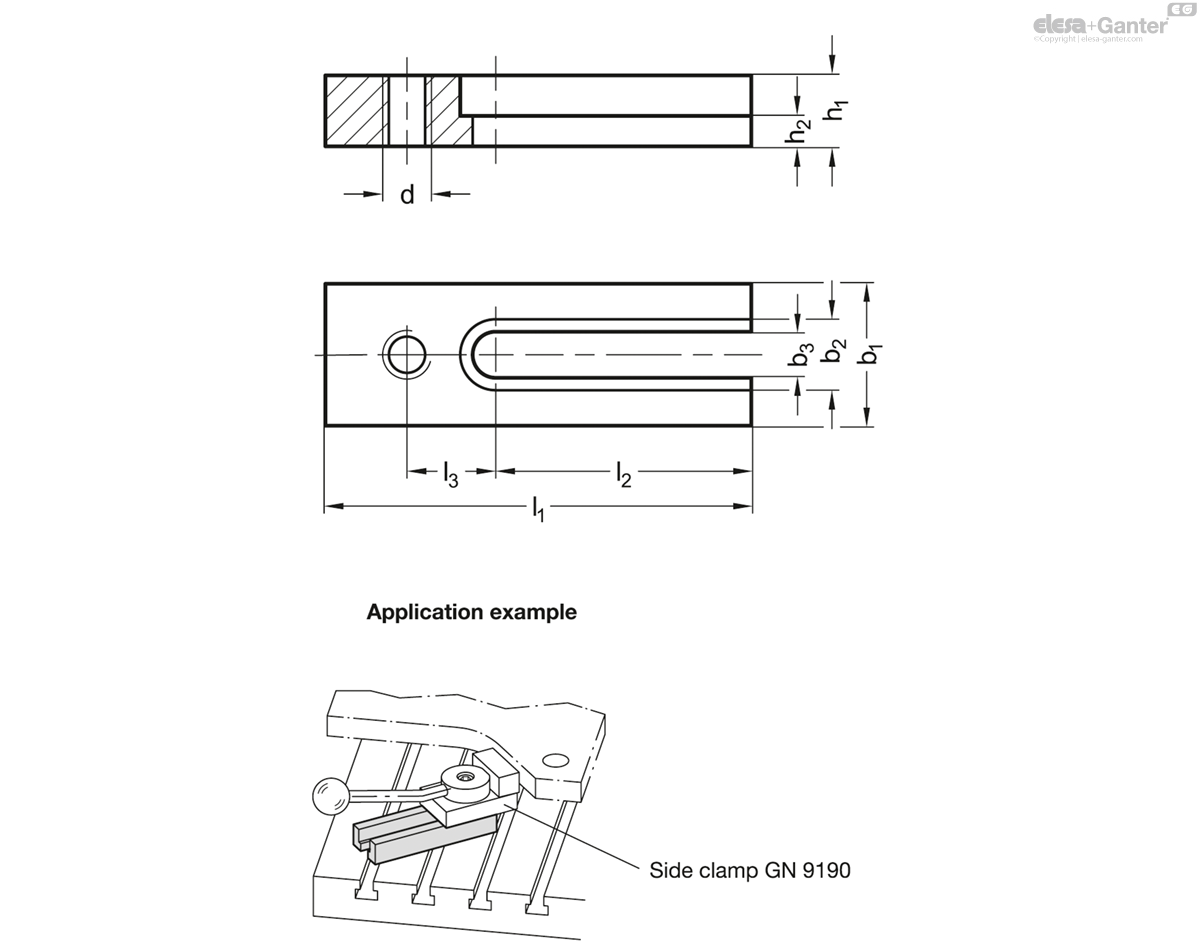

9190.3-60-140-M16 drawing

Steel

  • Tempered
  • Blackened

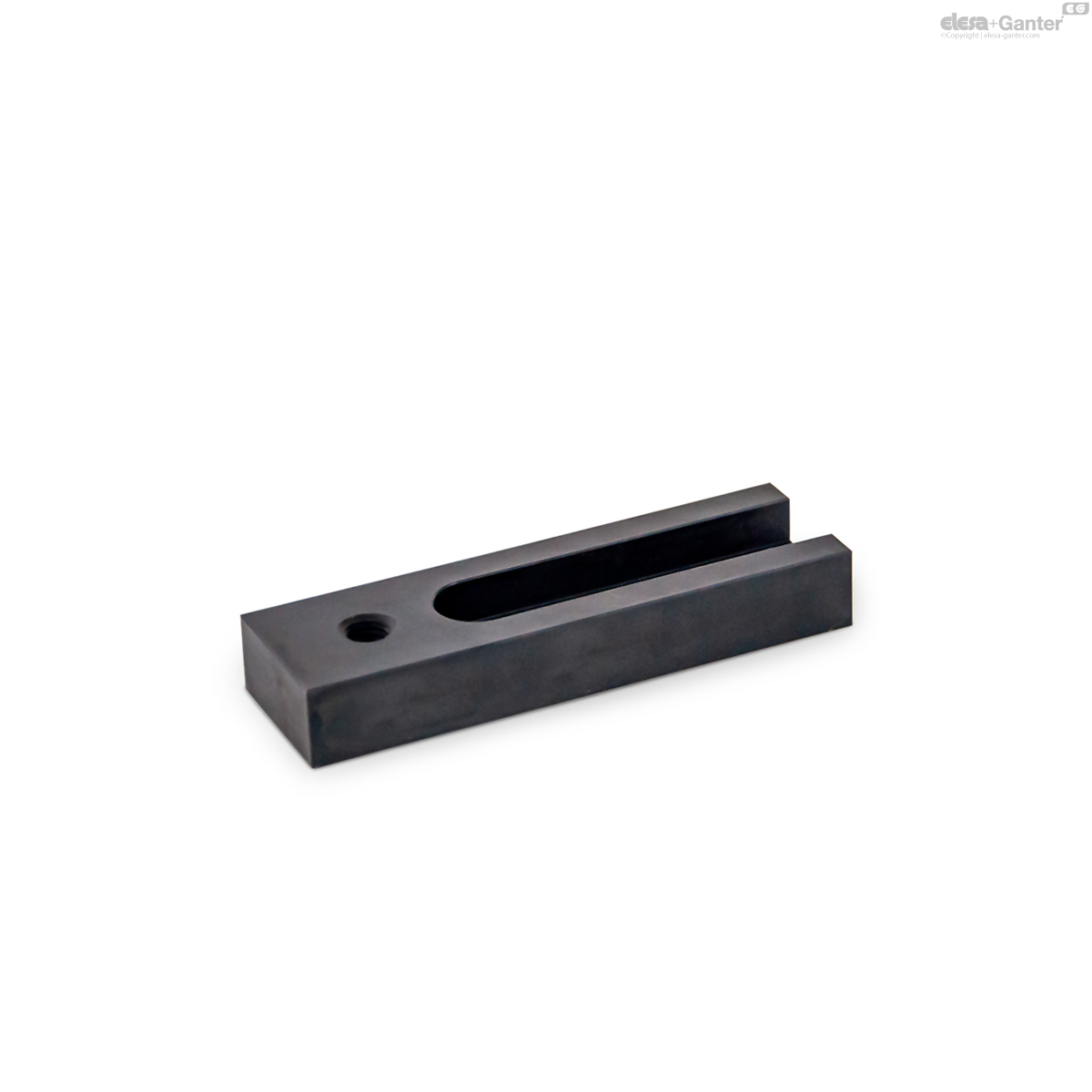

Slotted support blocks GN 9190.3 are provided as accessory for side clamps GN 9190 / GN 9190.1 / GN 9190.2.

They can also be used to fasten side clamps across the T-slot in any position.
