732.1-M10-12-14-NI GN 732.1-NI Acier inoxydable

732.1-M10-12-14-NI

GN 732.1-NI Acier inoxydable

Acier / Acier inoxydable
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png

Délai: 1-2 semaines Toutes les tailles et variantes de GN 732.1

🔒 Prix, stock en temps réel & téléchargements CAO

Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.

Se connecter Demander un compte

Caractéristiques techniques

Code
GN 732.1-M10-12-14-NI
d1
M 10
d2
12 -0.05/-0.08
l1 +0.20/+0.13
14
d3
19
l2
13
l3
6
s
6
30

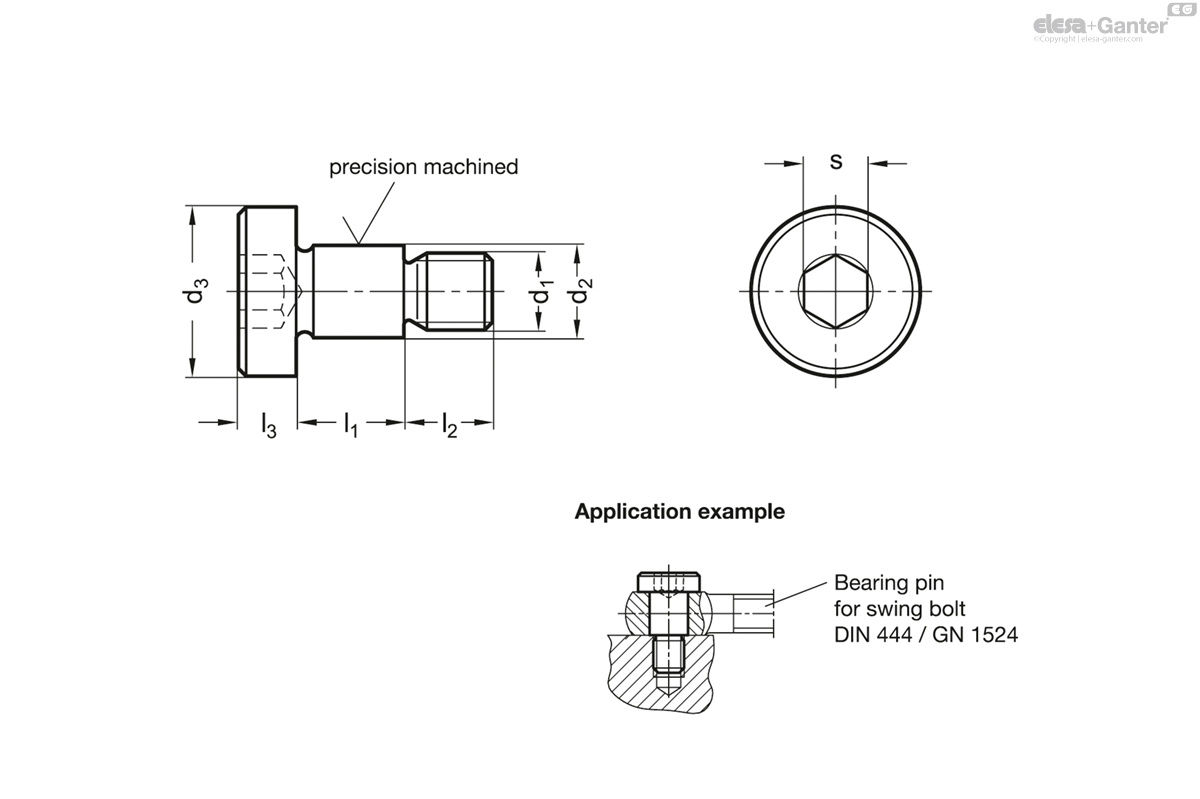

732.1-M10-12-14-NI drawing
  • Steel ST
  • Property class 5.8
  • Blackened
  • Case-hardened (all round depth 0.2 to 0.4 mm)

Stainless steel AISI 303 NI

The dimensions d2 / l1 of the cylinder head shoulder bolts GN 732.1 permit a use as bearing pin for swing bolts DIN 444 , swing bolts GN 1524  swing nuts GN 444.2  and hubs with eccentrical cam GN 919 .
