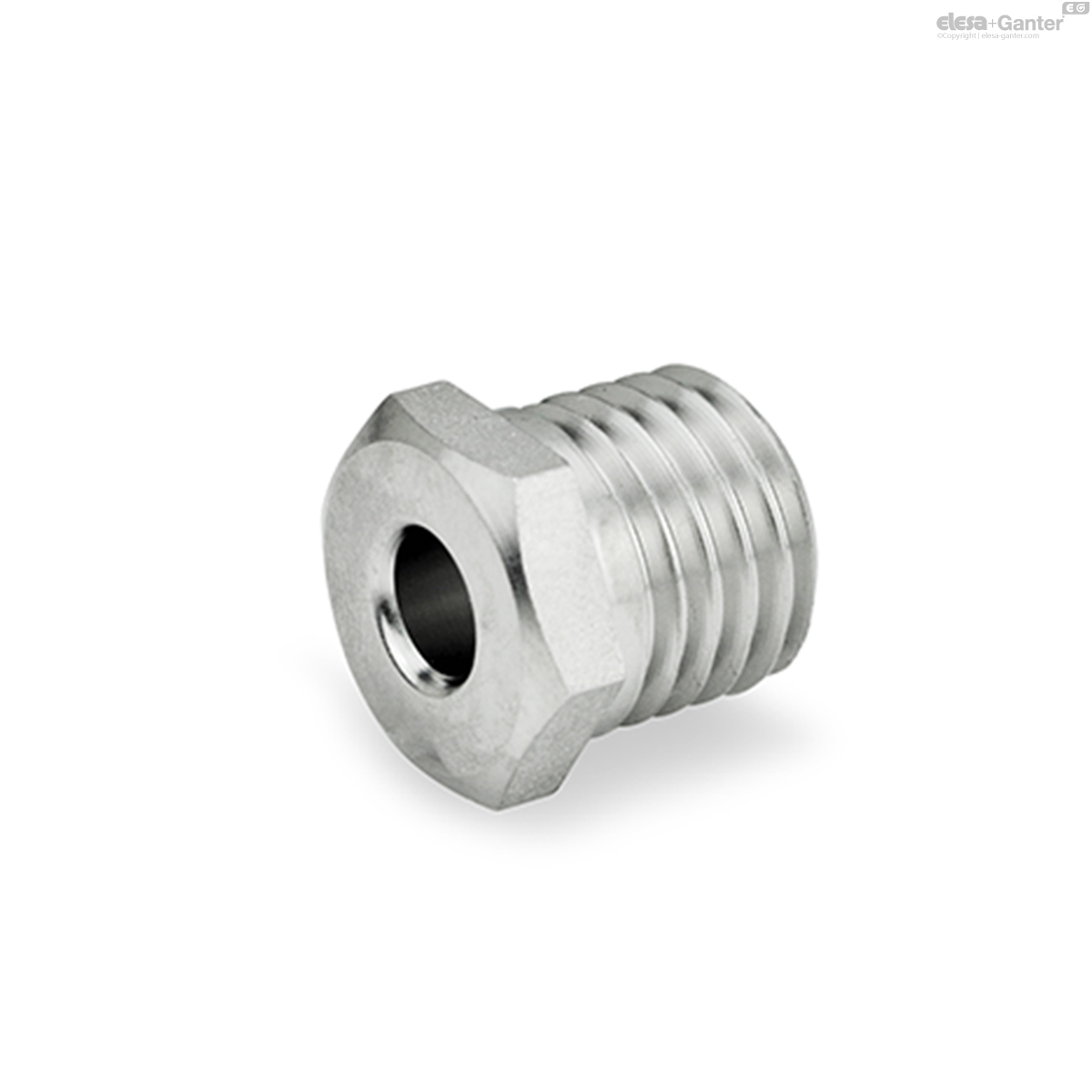

412.4-M16X1,5-B8,2 GN 412.4 Douilles de positionnement en acier inoxydable

412.4-M16X1,5-B8,2 GN 412.4 Douilles de positionnement en acier inoxydable

pour doigts d'indexation / doigts d'indexation à came
Toutes les tailles et variantes
  • INOX
  • RoHS

Délai: 1-2 semaines

Prix, stock en temps réel & téléchargements CAO

Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.

Se connecter Demander un compte

Caractéristiques techniques

Code
GN 412.4-M16x1,5-B8,2
d1
M 16 x 1.5
d2 +0.1
B 8.2
d3 -0.05
16
l1 -0.2
12
l2
15
A/F
17
weight
16
412.4-M16X1,5-B8,2 drawing

Stainless Steel AISI 431

hardened

Stainless Steel-Positioning bushings GN 412.4 are used in connection with bolts of indexing plungers and cam action indexing plungers.

The threads are adapted to the mounting blocks GN 412.1 and GN 612.1.
