425.3-8-100-ST GN 425.3-ST Acier

425.3-8-100-ST

GN 425.3-ST Acier

Acier / Acier inoxydable, sans filetage, pour le soudage
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png

Délai: 1-2 semaines Toutes les tailles et variantes de GN 425.3

🔒 Prix, stock en temps réel & téléchargements CAO

Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.

Se connecter Demander un compte

Caractéristiques techniques

Code
GN 425.3-8-100-ST
d1
8
Length l ±0.5
100
d2 H12
3
h
35
r
10
t
5
58

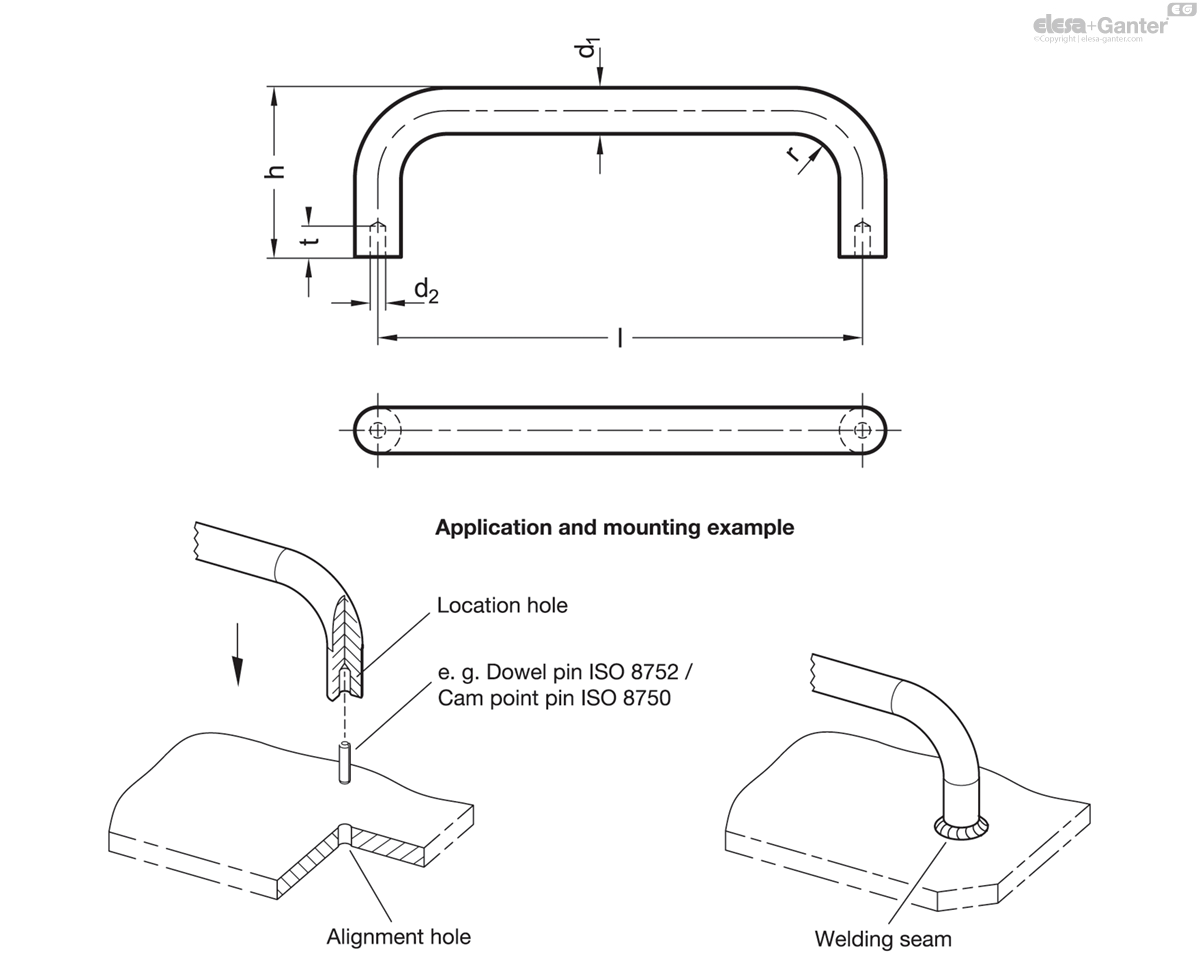

425.3-8-100-ST drawing

Steel ST

Plain finish

Stainless steel AISI 304 NI

Matte shot-blasted

Cabinet U-handles GN 425.3 are made of bent steel or stainless steel sections and are affixed by welding.

The holes d2 serve, if necessary, for inserting dowel pins or guide pins that provide a simple method for positioning and fixing the cabinet U-handle in place via the alignment holes in the opposing part for the welding process.
