485-20-ELS GN 485 Bases de connecteur à pince pivotante
Délai de livraison prévu 5-7 jours ouvrables
Prix, stock en temps réel & téléchargements CAO
Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.
Se connecter Demander un compte
Fiche technique

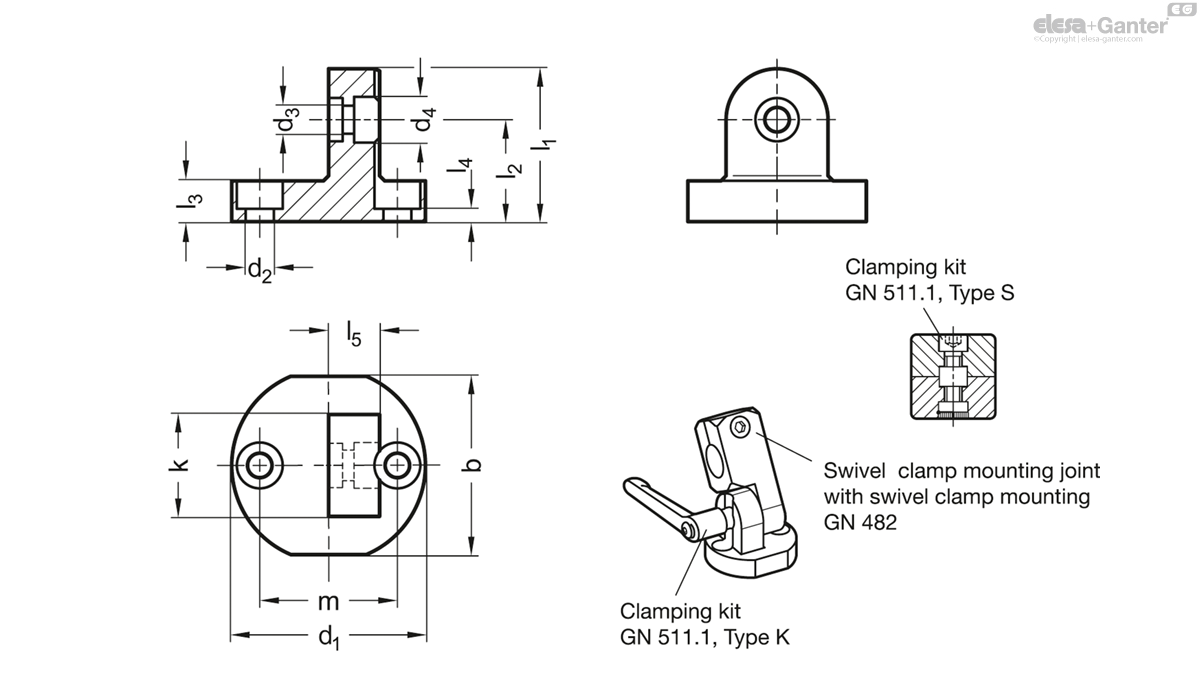

Caractéristiques techniques
- Code
- GN 485-20-ELS
- k
- 20
- b
- 35
- d1
- 38
- d2
- M 5
- d3
- 5.5
- d4
- 9
- l1
- 30
- l2
- 20
- l3
- 8
- l4
- 2.5
- l5
- 10
- m
- 27
- Clamping kit for 3 Type K
- GN 511.1-M5-20-K
- Clamping kit for 3 Type S
- GN 511.1-M5-20-S
- 33
Aluminium
- matt, tumbled finish MT
- anodized, black ELS
Swivel clamp connector bases GN 485 can be combined with swivel clamp mountings GN 482, T-swivel clamp mountings GN 483 and attachment clamp mountings GN 484 with the same k dimensions into swivel clamp mounting joints. Clamping kits GN 511.1 with screw (type S) and adjustable hand lever (type K) are available to connect the joints and bases (code no. for ordering is shown in the dimensional table).
The center to center mounting hole distance m of the swivel clamp connector bases GN 485 matches the base plate clamp mountings GN 473, clamp mountings GN 477, flanged bolts GN 480 as well as retaining magnets GN 51.6.
- Clamping kits GN 511.1
