817.1-6-9-B GN 817.1 Doigts d'indexation

817.1-6-9-B

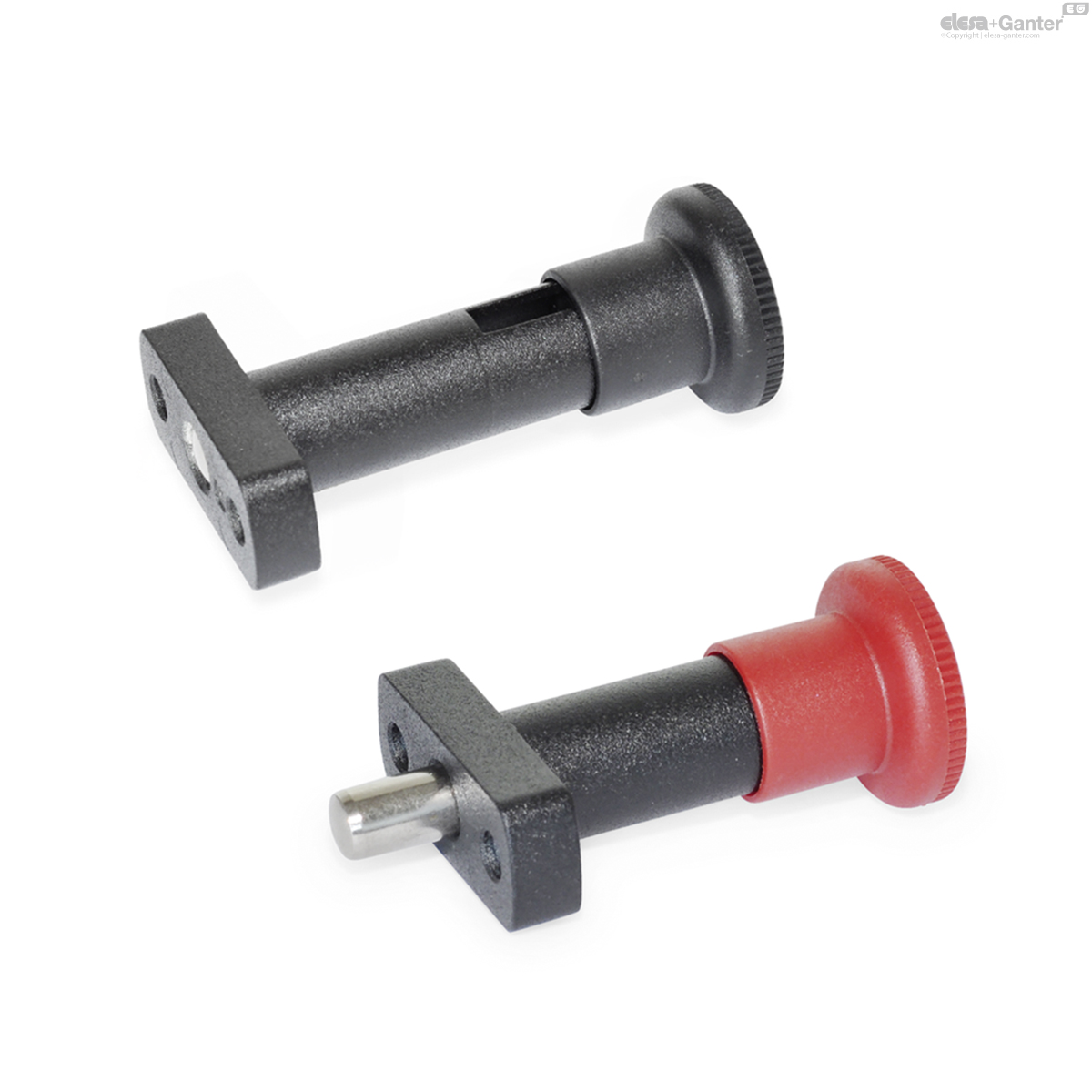

GN 817.1 Doigts d'indexation

avec bride pour montage en saillie, avec ou sans position de repos
  • Icons/__logo__RoHS__.png

En stock Toutes les tailles et variantes de GN 817.1

🔒 Prix, stock en temps réel & téléchargements CAO

Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.

Se connecter Demander un compte

Caractéristiques techniques

Code
GN 817.1-6-9-B
d1 Pin -0.02/-0.05
Bore
+0.10/+0.03
6
l1
9
b
13
d2
23
d3
4.3
d4
34
k
22
l2
48
l3
22
l4
6
Spring load in N ≈
initial
6
Spring load in N ≈
end
25
39
817.1-6-9-B drawing

Types

  • Type B: without rest position
  • Type C: with rest position

Guide

Zinc die casting

plastic coated

black, matt textured finish

Pin

Stainless Steel AISI 303

  • chemically nickel plated

Knob

Plastic (Polyamide PA)

  • black, matt
  • red RT RAL 3000, add RT on order code
  • not removable

Indexing plungers GN 817.1 (Type C) are used for such applications wehere the plunger has to stay in its retracted position. To achieve this, the knob is rotated 90° degrees after being retracted. A notch keeps the plunger in this position.
