653.2-M4-17-ST GN 653.2-ST Steel

653.2-M4-17-ST

GN 653.2-ST Steel

Acier/Acier inoxydable, avec une tige fine pour éviter les pertes
Toutes les tailles et variantes
  • INOX
  • RoHS

Délai de livraison prévu 5-7 jours ouvrables

Prix, stock en temps réel & téléchargements CAO

Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.

Se connecter Demander un compte

Caractéristiques techniques

Code
GN 653.2-M4-17-ST
d1
M 4
l1
17
a1
4...6
a2
6...10
a3
10...12
d2
16
d3
8
d4 -0.2
3.2
d5
4.5
h
5.5
k
3.5
l2
5
l3
2
weight
7

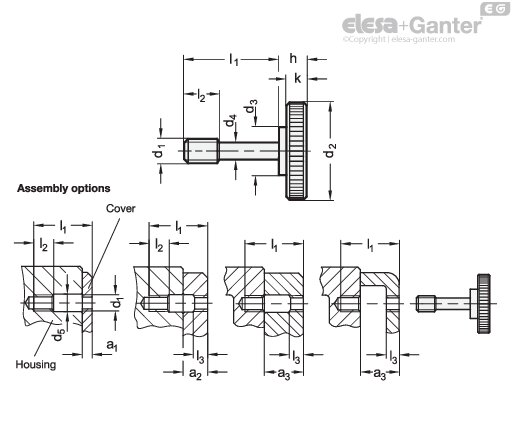

653.2-M4-17-ST drawing

Steel ST

  • Property class 5
  • Visible face fine turned
  • Black oxide finish

Stainless steel AISI 303 NI

  • Visible face fine turned
  • Matte shot-blasted

Knurled screws GN 653.2 are used, for example, to fasten machine covers. The shank d4 provides simple loss prevention. Instead of a through-hole, this requires a second thread d1, potentially with a corresponding clearance bore d5.

Depending on the design and required clamping thickness a1 ... a3 of the cover, there are a number of assembly options as shown.
