181-ZD-8-M4-SW
GN 181 Kits de fixations
pour poignées d'armoire en "U"
Délai: 1-2 semaines Toutes les tailles et variantes de GN 181
🔒 Prix, stock en temps réel & téléchargements CAO
Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.
Se connecter Demander un compte
Fiche technique

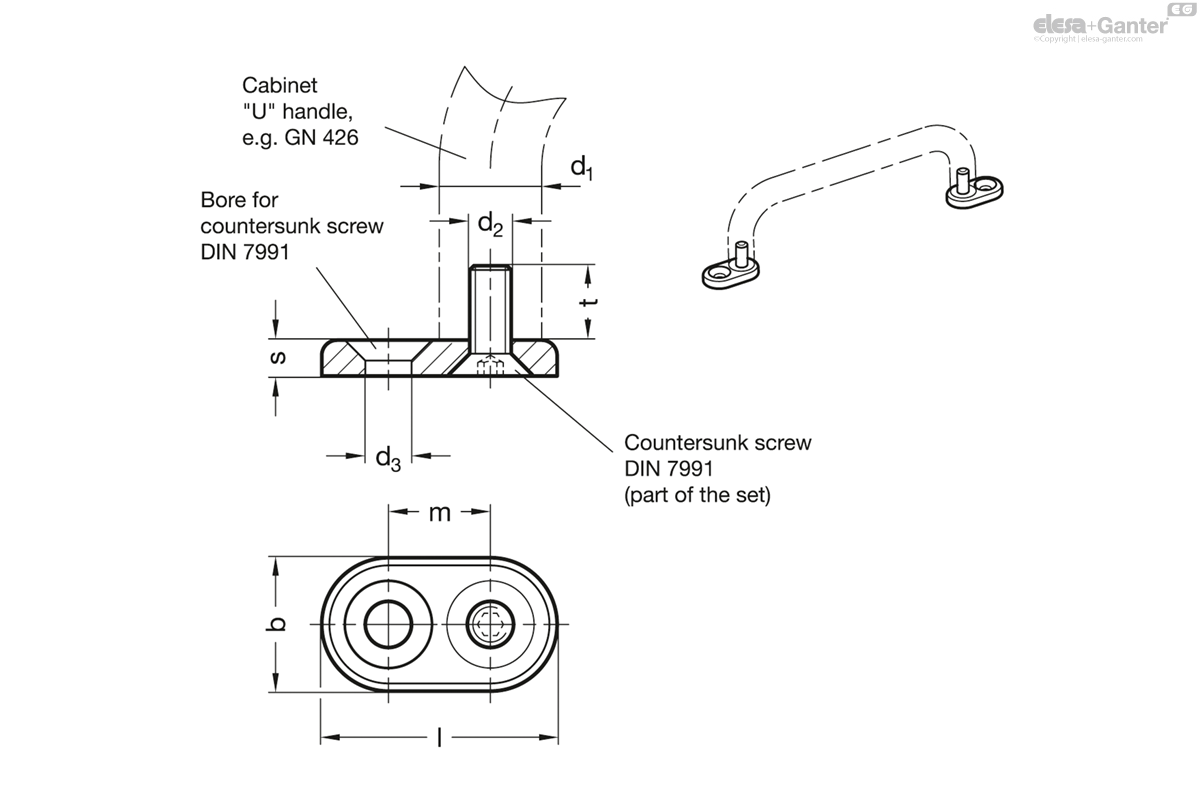

Caractéristiques techniques
- Code
- GN 181-ZD-8-M4-SW
- d1
- 8
- d2
- M 4
- b
- 10
- d3 +0.2 / +0.5
- 4
- Länge l
- 20
- m
- 10
- s
- 3
- t
- 7
- Countersunk screw
DIN 7991 - M 4 x 10
- For cabinet U-handles
- GN 425-8-...
- 4
Fastening plates
Fastening plates
Zinc die casting ZD
Powder coated
- Black, RAL 9005, textured finish SW
- Silver, RAL 9006, textured finish SR
Countersunk screws DIN 7991
Countersunk screws DIN 7991
Steel
Zinc plated, blue passivated
Fastening sets GN 181 make it possible to mount different cabinet U-handles and tubular handles with internal thread from the operator‘s side.
The mounting position of the fastening plates is freely customizable, allowing a sideways offset or mounting with different drillhole spacings.
A fastening set consists of two fastening plates and two countersunk screws.
