612.9-10-16-16-SW GN 612.9 Doigts d'indexage à came

612.9-10-16-16-SW

GN 612.9 Doigts d'indexage à came

avec bride / Guide en zinc moulé sous pression
  • Icons/__logo__RoHS__.png
  • Icons/__logo__profile__.png

Délai: 1-2 semaines Toutes les tailles et variantes de GN 612.9

🔒 Prix, stock en temps réel & téléchargements CAO

Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.

Se connecter Demander un compte

Caractéristiques techniques

Code
GN 612.9-10-16-16-SW
d1 Pin-0.05

Bore
+0.1/+0.05
10
l2
16
d2
16
h1
16
h2
10.5
k
20
l1 ≈
46
l3
10
l4
30
l5
32
s
12
Spring load
in N ≈
initial
12
Spring load
in N ≈
end
32
60

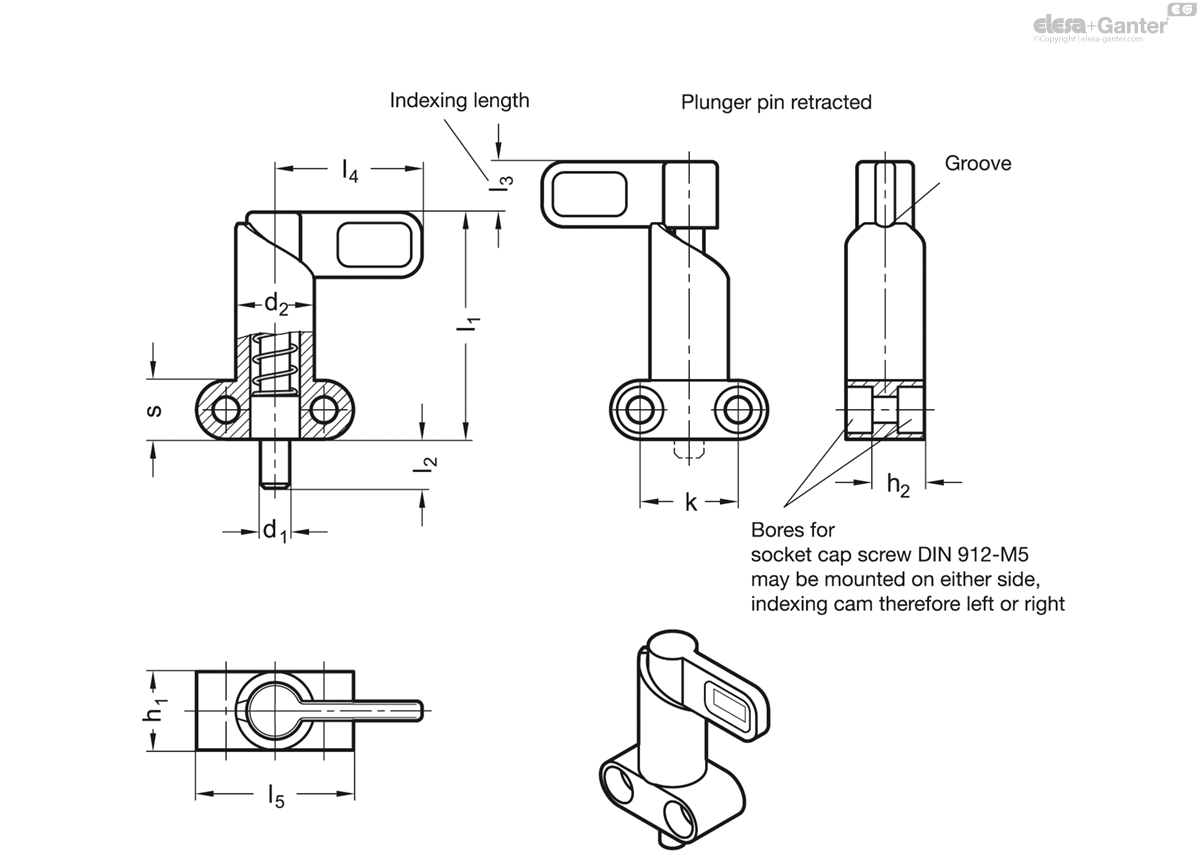

612.9-10-16-16-SW drawing

Guide

Zinc die casting

plastic coated

black, RAL 9005, textured finish SW

Plunger pin

Steel

zinc plated, blue passivated

Lever

Plastic (Polyamide PA)

  • black, matt
  • not removable

Cam action indexing plungers GN 612.9 are used in cases where the plunger must not protrude all the time. By rotating the lever through 180° the plunger withdraws itself. The groove allows safe positioning.
