612.10-8-18-20-SW GN 612.10 Doigts d'indexage à came

612.10-8-18-20-SW

GN 612.10 Doigts d'indexage à came

avec bride pour montage en saillie
  • Icons/__logo__RoHS__.png

Délai: 1-2 semaines Toutes les tailles et variantes de GN 612.10

🔒 Prix, stock en temps réel & téléchargements CAO

Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.

Se connecter Demander un compte

Caractéristiques techniques

Code
GN 612.10-8-18-20-SW
d1 Pin-0.05

Bore
+0.1/+0.05
8
l2
18
d2
20
h1
10
h2
4.5
k
32
l1 ≈
57
l3
12
l4
37
l5
45
s
20
Spring load
in N ≈
initial
21
Spring load
in N ≈
end
58
120

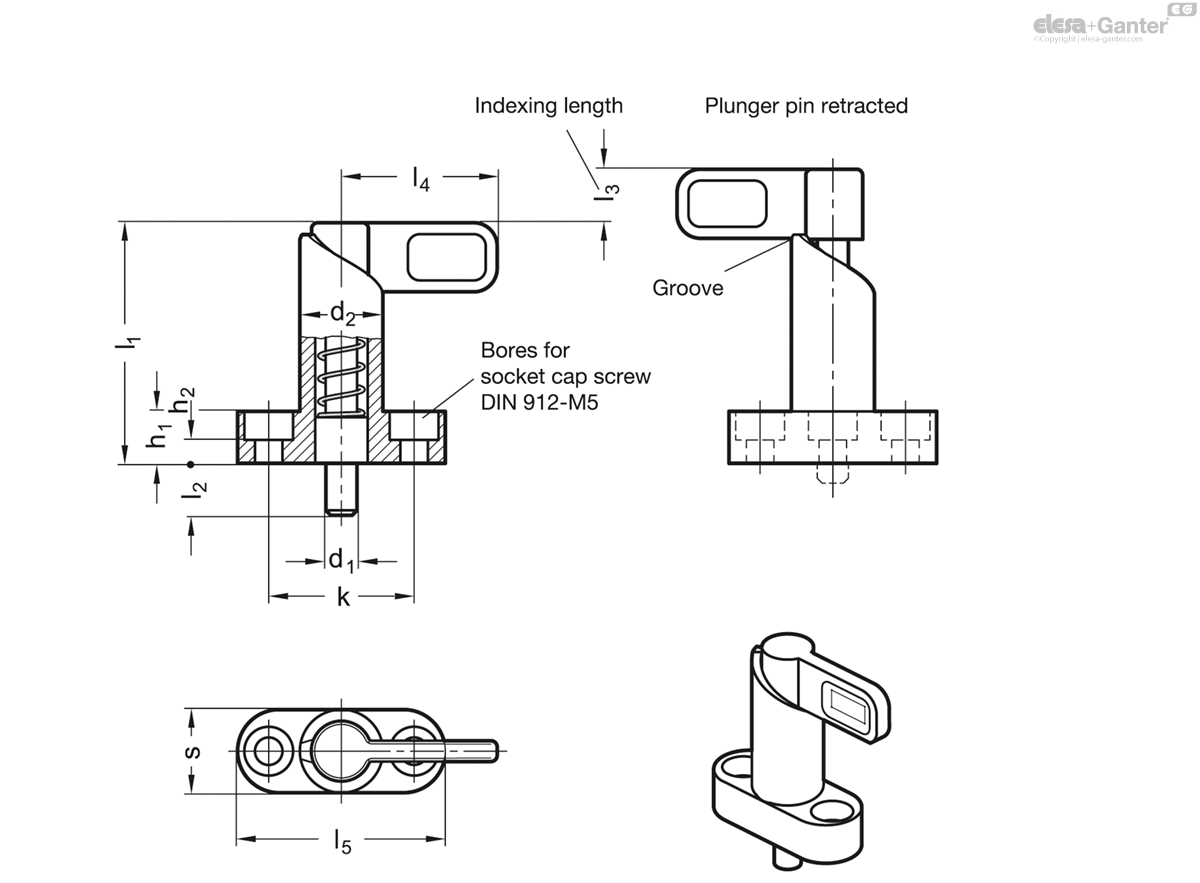

612.10-8-18-20-SW drawing

Guide

Zinc die casting

plastic coated

black, RAL 9005, textured finish SW

Pin

Steel

zinc plated, blue passivated

Lever

Plastic (Polyamide PA)

  • black, matt
  • not removable

Cam action indexing plungers GN 612.10 are used in cases where the plunger must not protrude all the time. By rotating the lever through 180° the plunger withdraws itself. The groove allows safe positioning.
