416.1-8-46 GN 416.1 Localisateurs

416.1-8-46

GN 416.1 Localisateurs

pour fermetures à ressort GN 416
  • Icons/__logo__RoHS__.png
  • Icons/__logo__profile__.png

Délai: 1-2 semaines Toutes les tailles et variantes de GN 416.1

🔒 Prix, stock en temps réel & téléchargements CAO

Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.

Se connecter Demander un compte

Caractéristiques techniques

Code
GN 416.1-8-46
d Nominal dimension
8
d Actual dimension +0.15/-0.05
8.2
b1
46
b2
40
b3
20
b4
6.4
h1
11
h2
6
k1
33
k2
5.5
k3
25
90

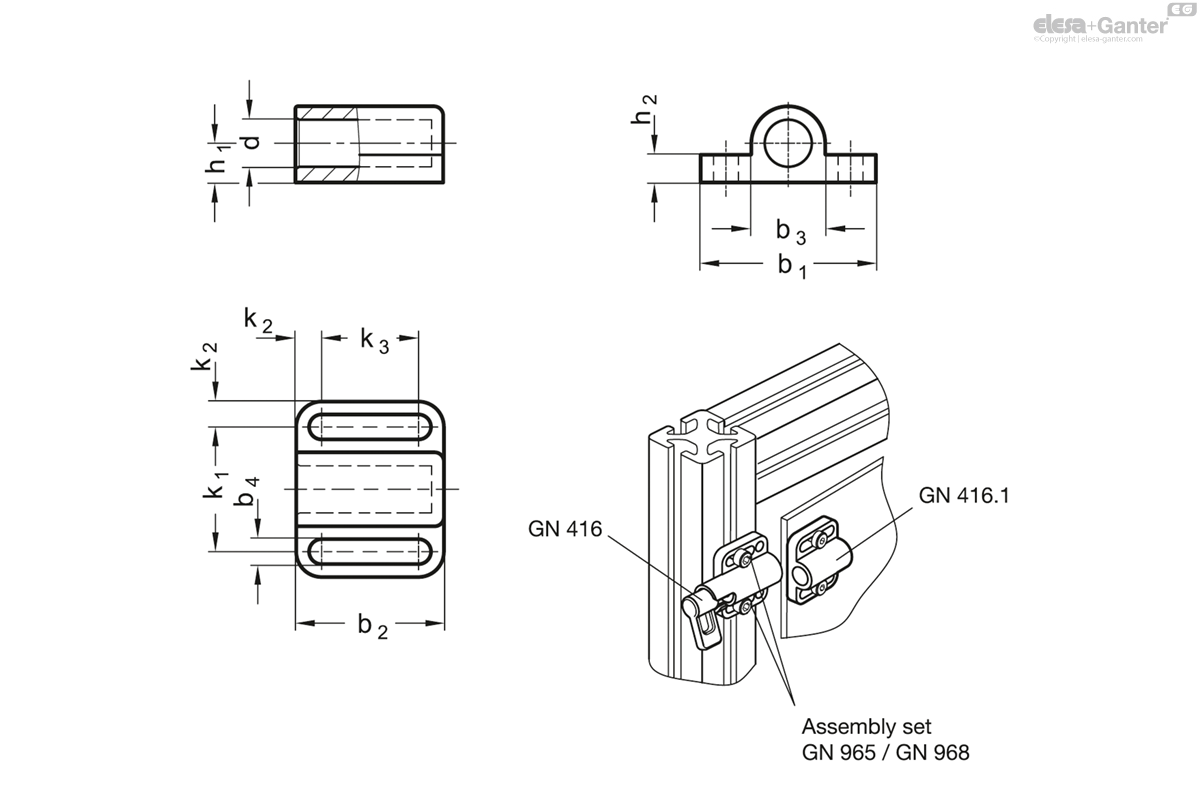

416.1-8-46 drawing

Zinc die casting

plastic coated

black, RAL 2005, textured finish

Locators GN 416.1 are matched to the spring latches GN 416 and are used to position the indexing pin.
