3490-45-M6-16-SW GN 3490 Brides filetées

3490-45-M6-16-SW

GN 3490 Brides filetées

pour systèmes de profils
  • Icons/__logo__RoHS__.png
  • Icons/__logo__profile__.png

Délai: 1-2 semaines Toutes les tailles et variantes de GN 3490

🔒 Prix, stock en temps réel & téléchargements CAO

Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.

Se connecter Demander un compte

Caractéristiques techniques

Code
GN 3490-45-M6-16-SW
d1
45
d2
M 6
h1
16
b
25
d3
15
d4
M 6
h2
6
m
30
52

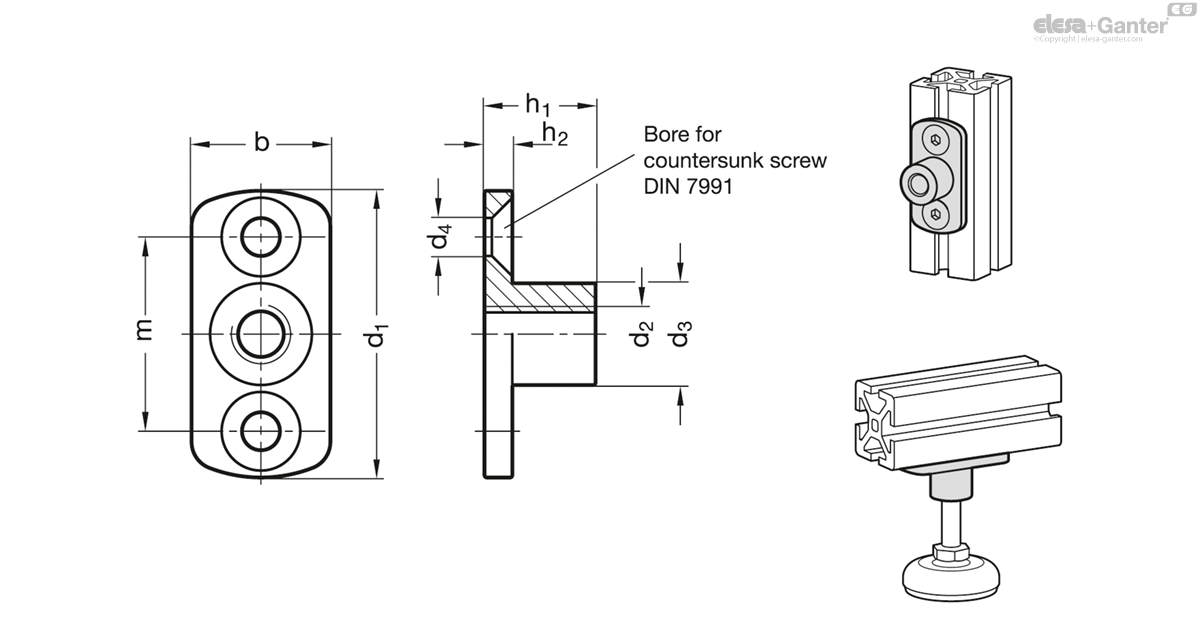

3490-45-M6-16-SW drawing

Steel fine casting

  • zinc plated, blue passivated ZB
  • zinc plated and plastic coated black, RAL 9005, textured finish SW

Threaded flanges GN 3490 are used in connection with T-slot profile systems and allow elements to be assembled on or underneath the profiles, e.g. levelling feet.

Depending on the threaded flange, thread size and thread depth dimensions that are available can exceed the dimensions of the profile groove.
