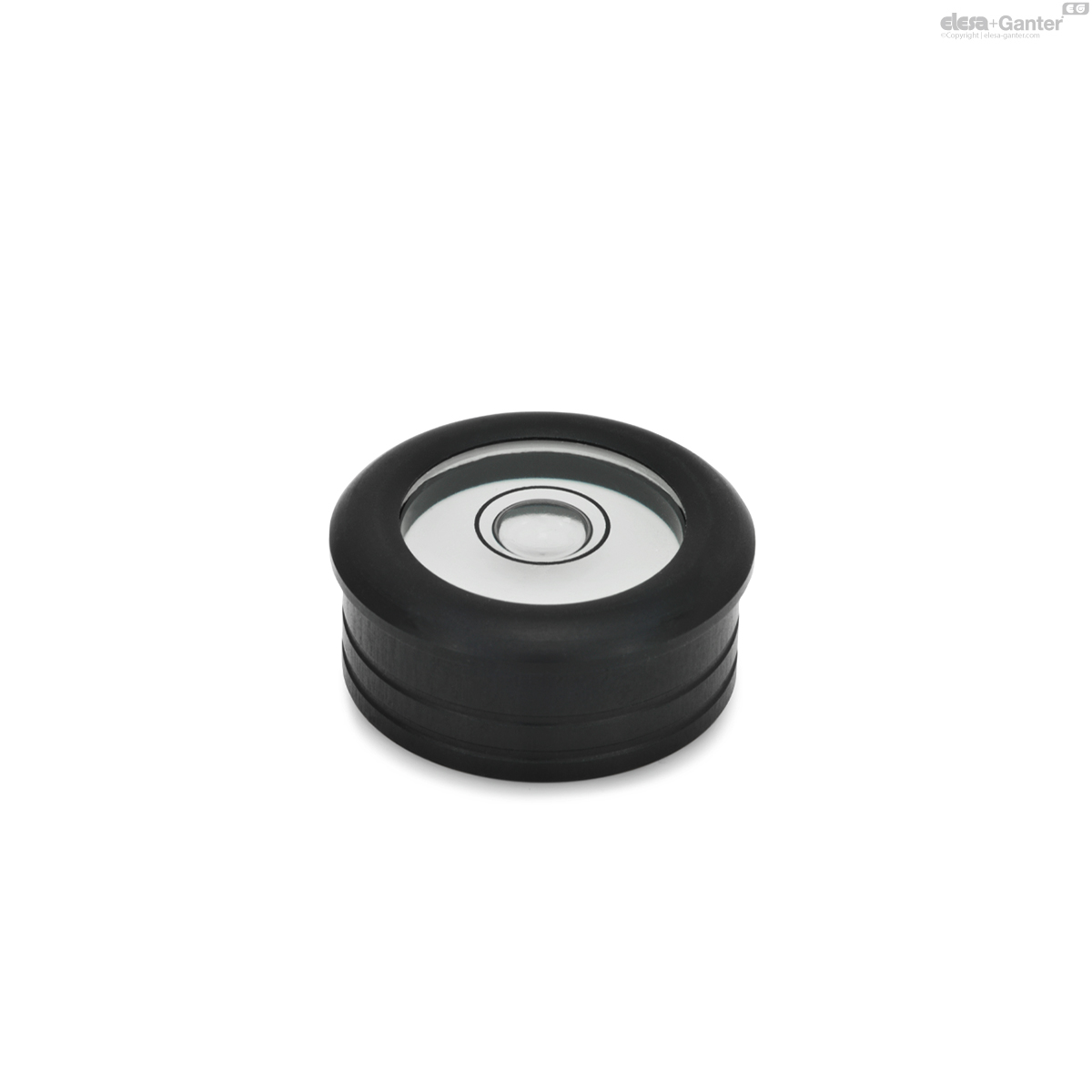

2278-ALS-25-K-30 GN 2278 Niveaux à bulle

2278-ALS-25-K-30

GN 2278 Niveaux à bulle

Boîtier en aluminium, à insérer dans les trous d'alésage
  • Icons/__logo__RoHS__.png

Délai: 1-2 semaines Toutes les tailles et variantes de GN 2278

🔒 Prix, stock en temps réel & téléchargements CAO

Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.

Se connecter Demander un compte

Caractéristiques techniques

Code
GN 2278-ALS-25-K-30
d1
25
d2
14
d3 -0.2
20
h1
12
h2
9
4

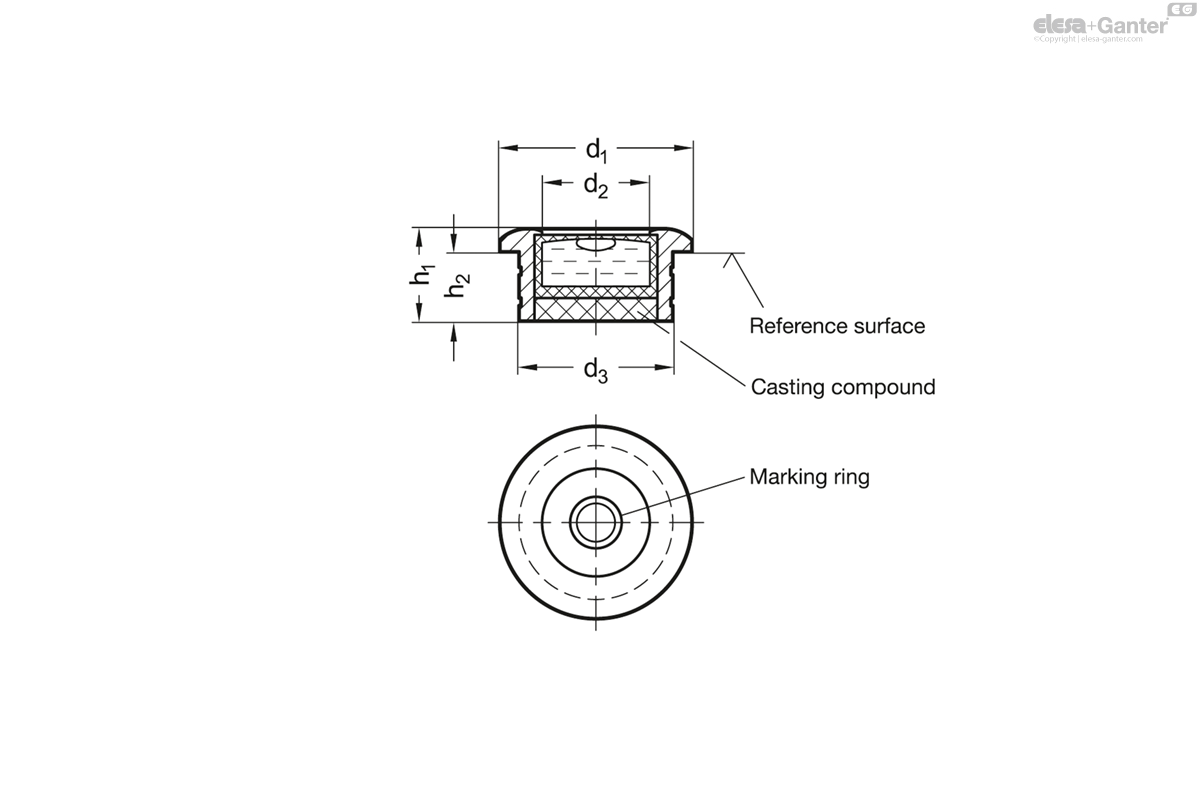

2278-ALS-25-K-30 drawing

Sensitivity

  • 30 Angle minutes, bubble move by 2 mm

Housing

Aluminum

  • Anodized, natural color ALN
  • Anodized, black ALS

Spirit level element

  • Glass plastic body
  • Filling
  • Colorless-transparent K

Casting compound

Mineral-based

Bull´s eye spirit levels GN 2278 are used to check the horizontal position of jigs, machines, devices, appliances and instruments.

The housing is grooved at its lower diameter d3, making it easier to mount in place, e.g. by gluing.

The spirit levels are aligned in relation to the reference or contact surface, so that the bubble is located inside the marking ring once the horizontal position of the contact surface is reached.

  • Filling, green-transparent
  • Other sensitivities
  • Housing in brass or stainless steel
