483-10-20-W-ELS
GN 483 Supports de serrage pivotants en T
Délai: 1-2 semaines Toutes les tailles et variantes de GN 483
🔒 Prix, stock en temps réel & téléchargements CAO
Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.
Se connecter Demander un compte
Fiche technique

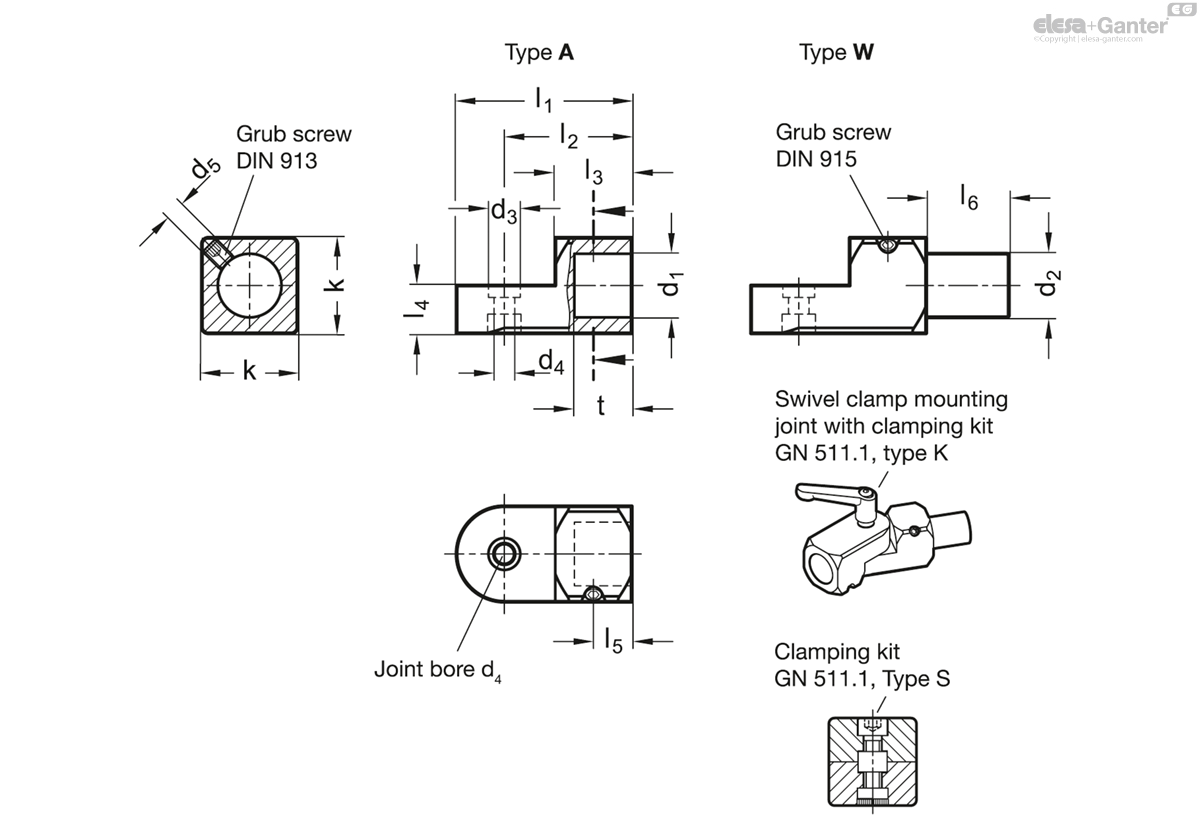

Caractéristiques techniques
- Code
- GN 483-10-20-W-ELS
- d2
- 10
- k
- 20
- d3
- 8.5
- d4
- 5.5
- d5
- M 5
- l1
- 38
- l2
- 28
- l3
- 17
- l4
- 10
- l5
- 7
- l6
- 17
- t
- 10
- Clamping kit for 4 Type S
- GN 511.1-M5-20-S
- Clamping kit for 3 Type K
- GN 511.1-M5-20-K
- 42

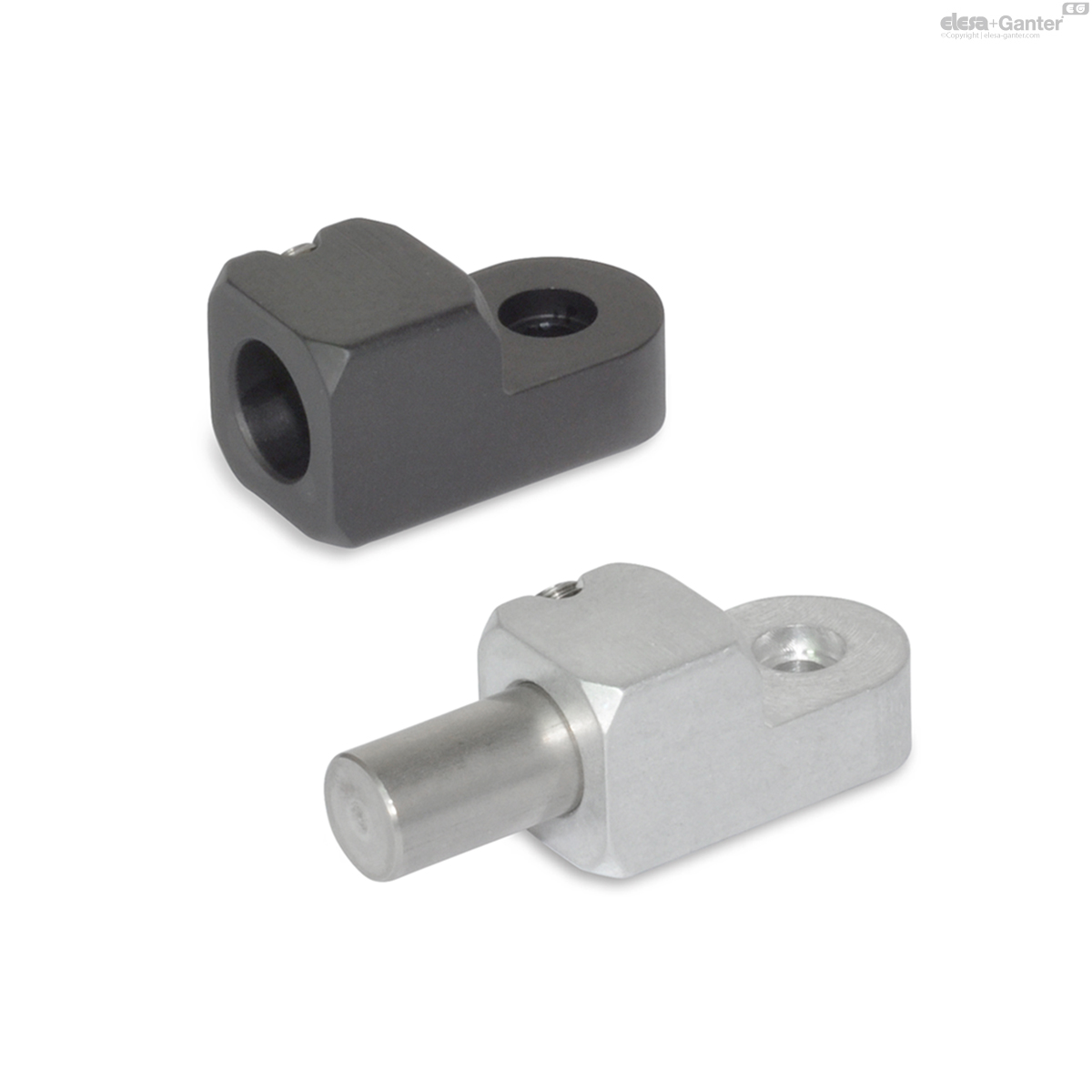

Types
- Type A: with bore
- Type W: with bolt
Aluminium
- matt, slide ground MT
- anodized black ELS
Bolt (Type W)
Steel zinc-plated, blue passivated
Grub screw DIN 913 (Type A)
Stainless Steel AISI 304
Grub screw DIN 915 (Type W)
Stainless Steel AISI 304
T-Swivel clamp mountings GN 483 can be combined with swivel clamp mountings GN 482 and attachment clamp mountings GN 484 with the same k dimensions into articulated swivel clamp mounting joints. Clamping kits GN 511.1 with screw, type S and adjustable hand lever, type K are available for this purpose (description see table of dimensions).
