1132-10-15-M20X1,5-A GN 1132 Douille de maintien

1132-10-15-M20X1,5-A

GN 1132 Douille de maintien

pour axes de levage GN 1130
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png

Délai: 1-2 semaines Toutes les tailles et variantes de GN 1132

🔒 Prix, stock en temps réel & téléchargements CAO

Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.

Se connecter Demander un compte

Caractéristiques techniques

Code
GN 1132-10-15-M20x1,5-A
d4 +0.3
12.2
d1
10
l1
15
d2
M 20 x 1.5
d3
28
l2
35.5
l3
24
s
24
Tightening torque
in Nm
145
70

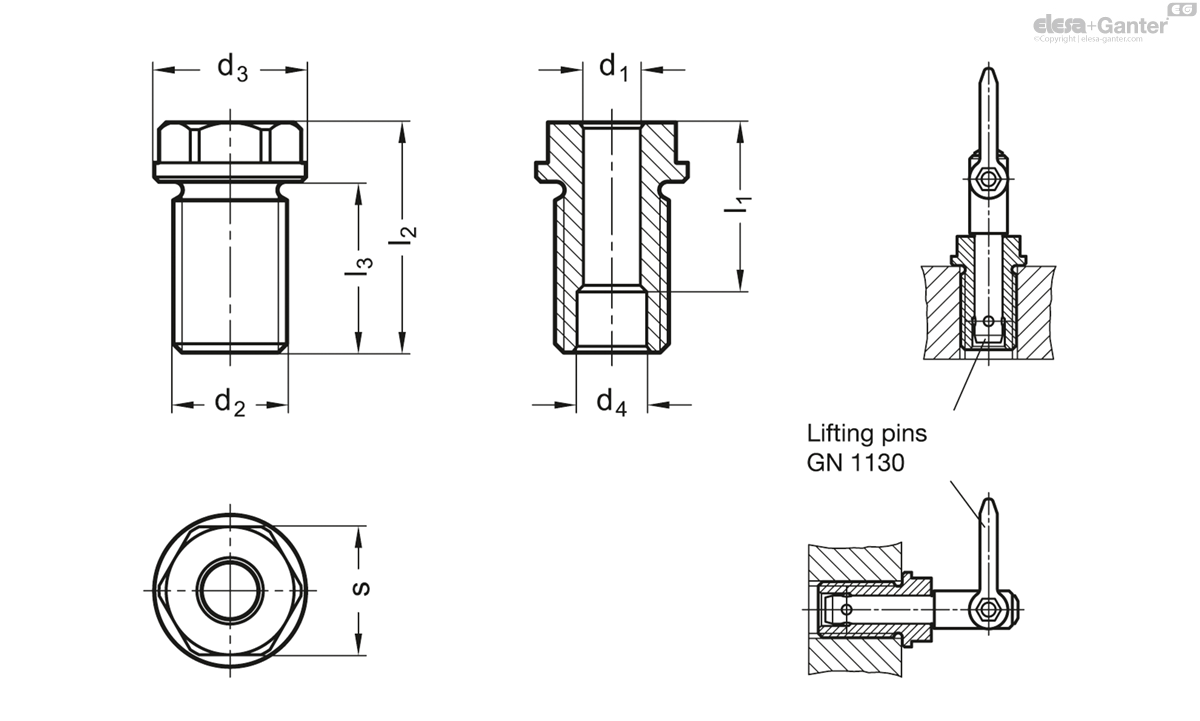

1132-10-15-M20X1,5-A drawing

Type

  • Type A: with external hexagon

Bushing

Stainless Steel

  • AISI 630
  • precipitation hardened

Holding bushings GN 1132 are used in connection with lifting pins  GN 1130 .

The length l1 of the holding bushing should be equal to length l1 of the lifting pin in order to recht the load specification given in the table for GN 1130 at plug-in length x.

Holding bushingsintended to remain permanently at the workpiece, creating a place-saving alternative to load rings or similar.

  • other threads d2
