855-75-32-C2
GN 855 Serre-joints en col de cygne
Délai: 1-2 semaines Toutes les tailles et variantes de GN 855
🔒 Prix, stock en temps réel & téléchargements CAO
Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.
Se connecter Demander un compte

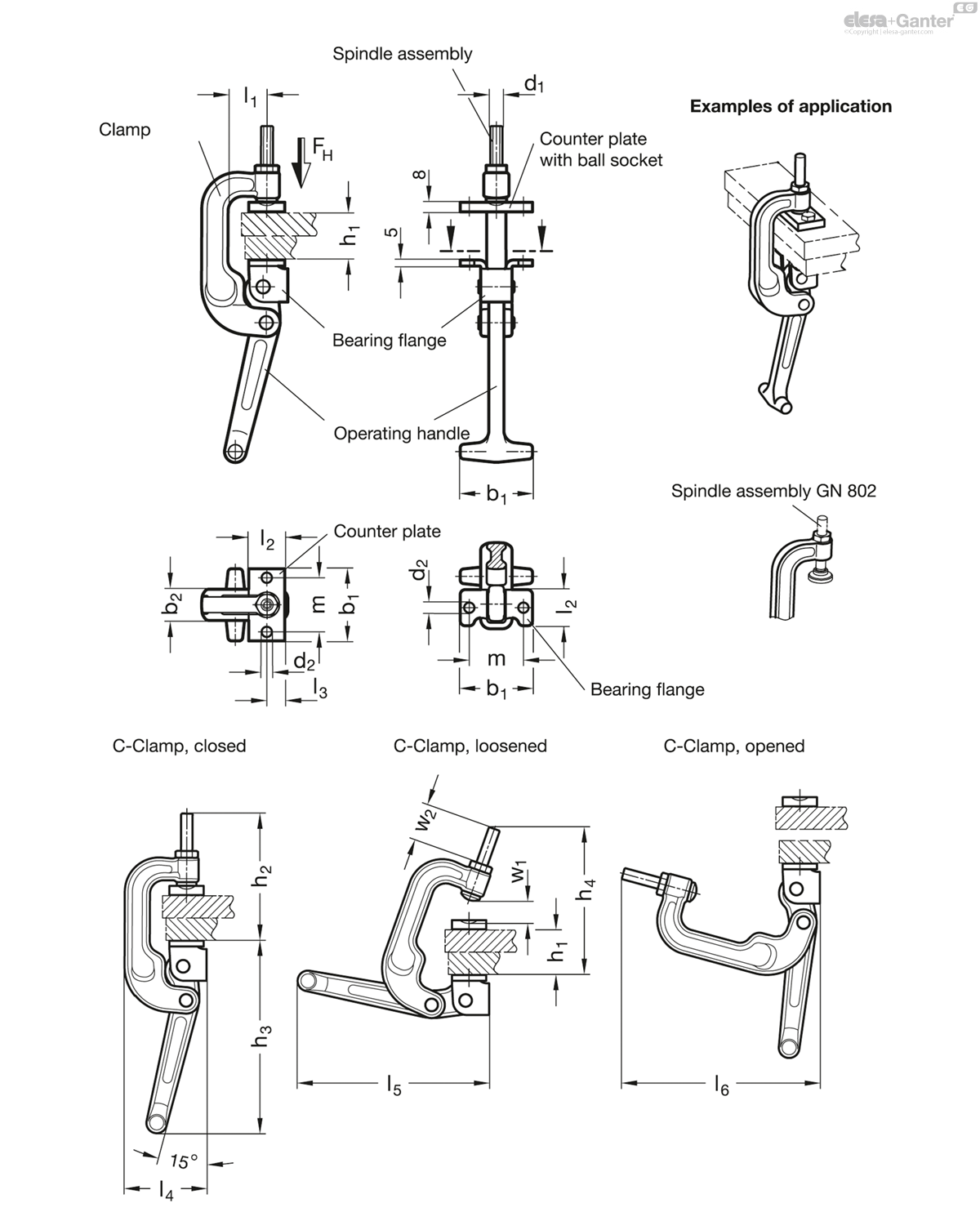

Fiche technique
Caractéristiques techniques
- Code
- GN 855-75-32-C2
- h1 max.
- 75
- l1
- 32
- FH in N
- 15000
- b1
- 60
- b2
- 26
- d1
- M 10
- d2
- 8.5
- h2
- 146
- h3
- 168
- h4
- 164
- l2
- 30
- l3
- 18
- l4
- 72
- l5
- 168
- l6
- 207
- m
- 45
- w1
- 19
- w2
- 32
- 1000
Form
- C2: zum Anschrauben
Spannbügel / Spannhebel
Stahl
- geschmiedet
- brüniert
Lagerflansch
Stahlblech, brüniert
Andrückschraube / Mutter
Stahl, brüniert
Gegenplatte / Lagerbolzen
Stahl, brüniert
Bügelspanner GN 855 zeichnen sich durch ihre besonders unempfindliche, stabile und kompakte Bauart aus. Dies ermöglicht den Einsatz in Umgebungen mit besonderen Anforderungen wie z. B. erhöhte Temperatur, Staub, Sprühnebel etc.
Die Bügelspanner werden in der Regel fest an der Spannstelle angebaut. Die lose mitgelieferte Gegenplatte ist mit einer Kugelpfanne versehen und ist für den Anbau am zu spannenden Gegenstück vorgesehen. In Verbindung mit der kugelförmigen Schraube wird so eine genaue Positionierung des Spanners bewirkt.
Wenn der Verbleib der Gegenplatte am zu spannenden Gegenstück nicht erwünscht ist, eignet sich der Spannbügel z. B. alternativ auch zur Aufnahme von GN 802- Andrückschrauben, die über eine pendelnde Auflage verfügen.
Die zu spannenden Teile in Spannposition bringen, z. B. Deckel schließen oder zu spannendes Gegenstück auflegen.
Dann den Spannbügel und den Spannhebel des Bügelspanners nach oben bewegen.
Nun den Spannbügel so nach vorne bewegen, dass sich die Andrückschraube in der Kugelpfanne der Gegenplatte findet.
Spannhebel nach unten bewegen bis die Spannkinematik den Totpunkt überschritten hat.
Jetzt hält der sich der Bügelspanner in der geschlossenen Position selbsttätig.
