612.8-5-M12X1,5-AK GN 612.8 Doigts d'indexage à came

612.8-5-M12X1,5-AK

GN 612.8 Doigts d'indexage à came

Corps fileté en zinc moulé sous pression
  • Icons/__logo__RoHS__.png

En stock Toutes les tailles et variantes de GN 612.8

🔒 Prix, stock en temps réel & téléchargements CAO

Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.

Se connecter Demander un compte

Caractéristiques techniques

Code
GN 612.8-5-M12x1,5-AK
d1 Pin-0.05

Bore
+0.1/+0.05
5
d2
M 12 x 1.5
l1
48
l2
8
l3
25
l4
25
A/F
13
Spring load
in N ≈
initial
8
Spring load
in N ≈
end
22
30
612.8-5-M12X1,5-AK drawing

Types

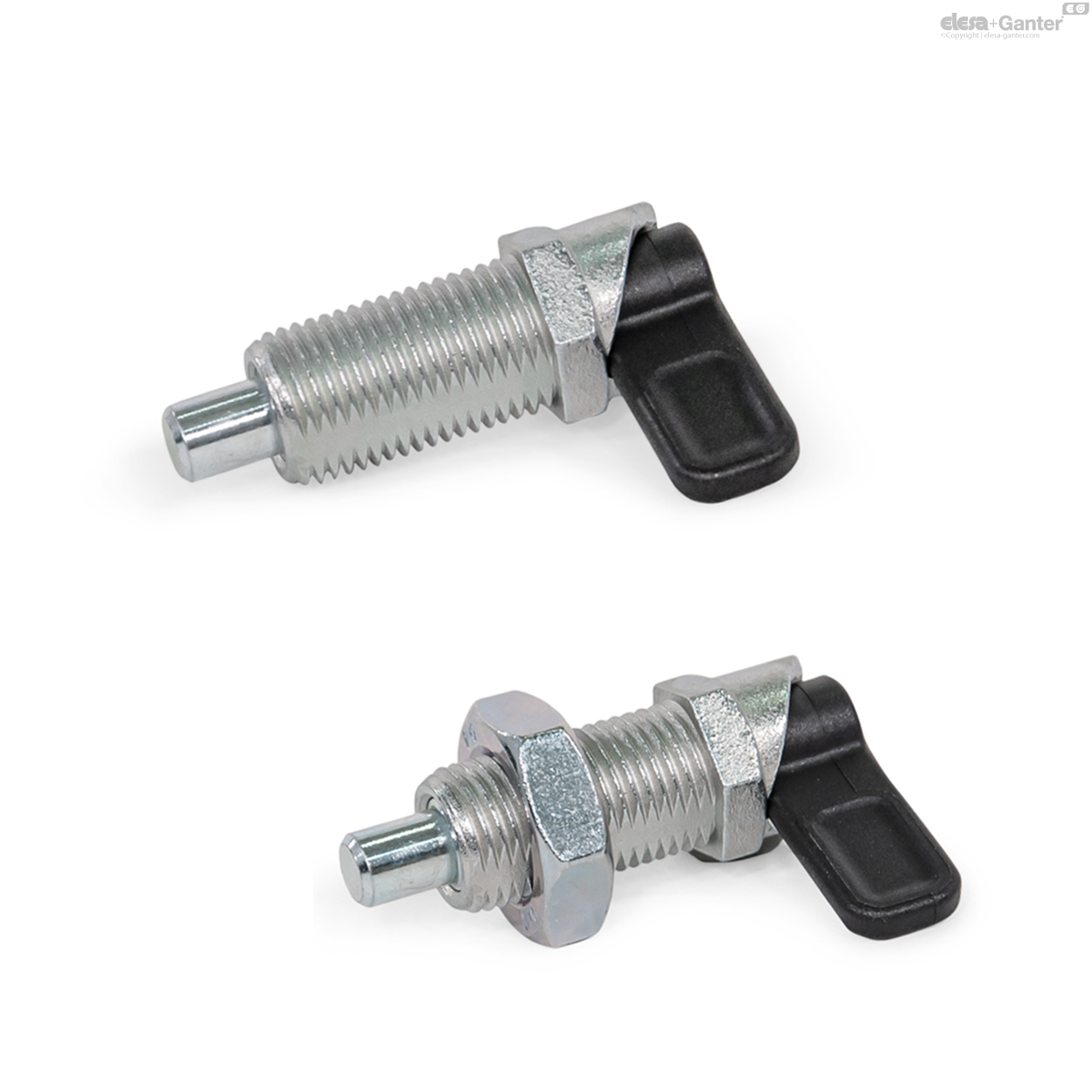

  • Type A: without lock nut
  • Type AK: with lock nut

Guide

Zinc die casting

Zinc plated, blue passivated

Plunger pin

Steel

zinc plated, blue passivated

Lever

Plastic (Polyamide PA)

  • black, matt
  • not removable

Cam action indexing plungers GN 612.8 are used in cases where the locking pin must not protrude all the time. By rotating the lock through 180° the locking pin withdraws itself. The groove allows safe positioning.

These cam action indexing plungers made of die-cast zinc are very reasonably priced design versions.
