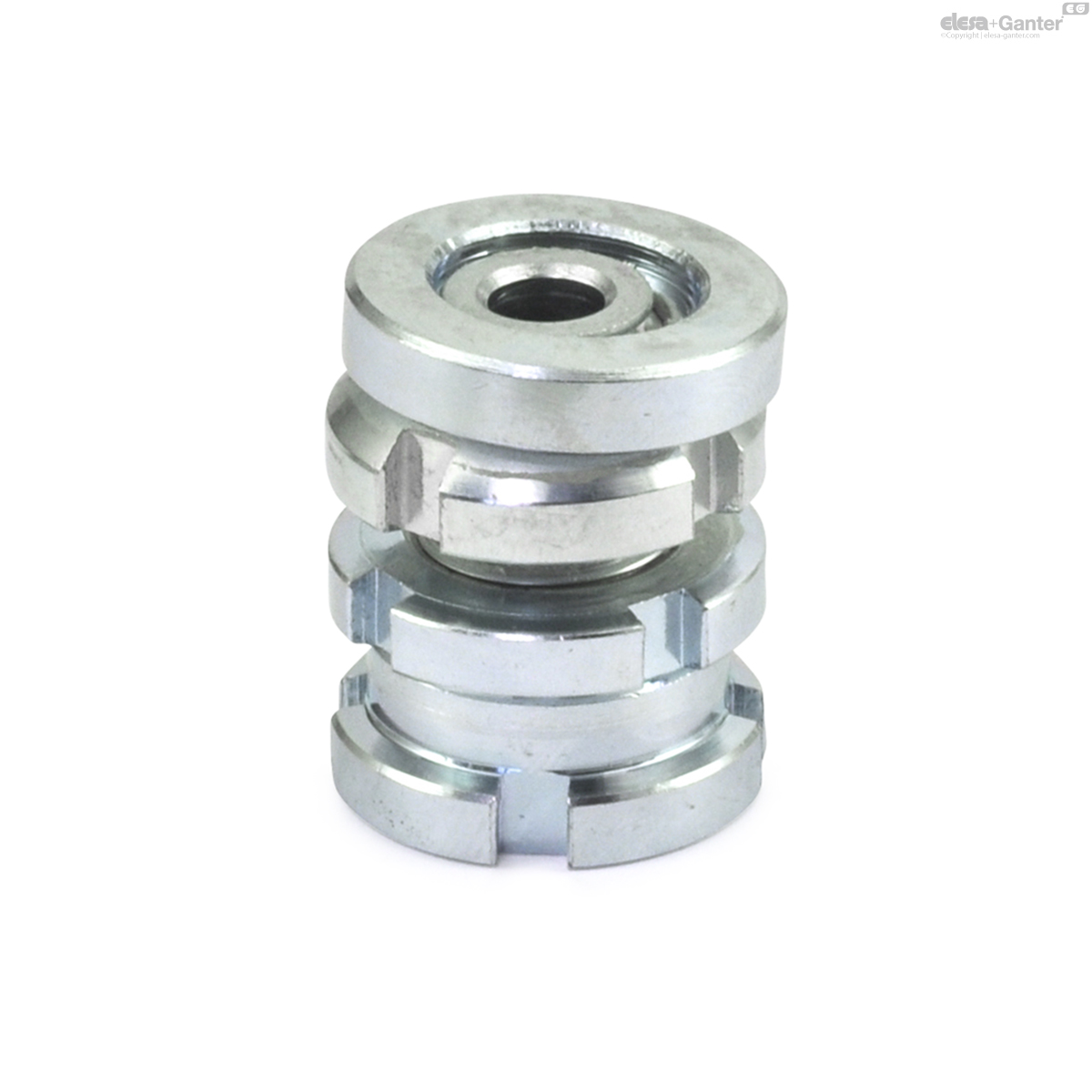

350.5-32-9-32-ST GN 350.5 Vérins de précision

350.5-32-9-32-ST

GN 350.5 Vérins de précision

Acier / Acier inoxydable, avec rondelle sphérique, avec contre-écrou
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png

Délai: 1-2 semaines Toutes les tailles et variantes de GN 350.5

🔒 Prix, stock en temps réel & téléchargements CAO

Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.

Se connecter Demander un compte

Caractéristiques techniques

Code
GN 350.5-32-9-32-ST
d p6/h6
32
d1
32
d2
9
h1
32
d3
M 20 x 1
h2
37
h3
5
For screw
M 8
r
M 8
Static load F
in kN F1
65
Static load F
in kN F2
48
Code no. for
C-Spanner
DIN 1810-A30-32
130
350.5-32-9-32-ST drawing

Version in Steel

Steel, 1.7225 (42 CrMo 4V) ST

zinc plated, blue passivated

Version in Stainless Steel

Stainless Steel AISI 303

(X 10 CrNiS 18-9) NI

F1: max. total load

F2: max. load after deduction of the max. preload

  • for screws 8.8 µ = 0.125 (Steel version)
  • for screws 6.8 µ = 0.14 (Stainless Steel version)

Levelling sets GN 350.5 are used for levelling, adjusting and linking operations. The spherical washer allows precise installation of two non parallel planes at a required gradient up to ≈ 4°.

They comprise a threaded upper sleeve and a female threaded lower sleeve. The fine thread allows a stepless and precise setting and locking using the C-Spanner DIN 1810 . A locking ring serves also as a height limiter for the max. height.

  • C-Spanner DIN 1810 (code no. see table)
