933.5-M8-25-MS GN 933.5 Vis à tête hexagonale

933.5-M8-25-MS

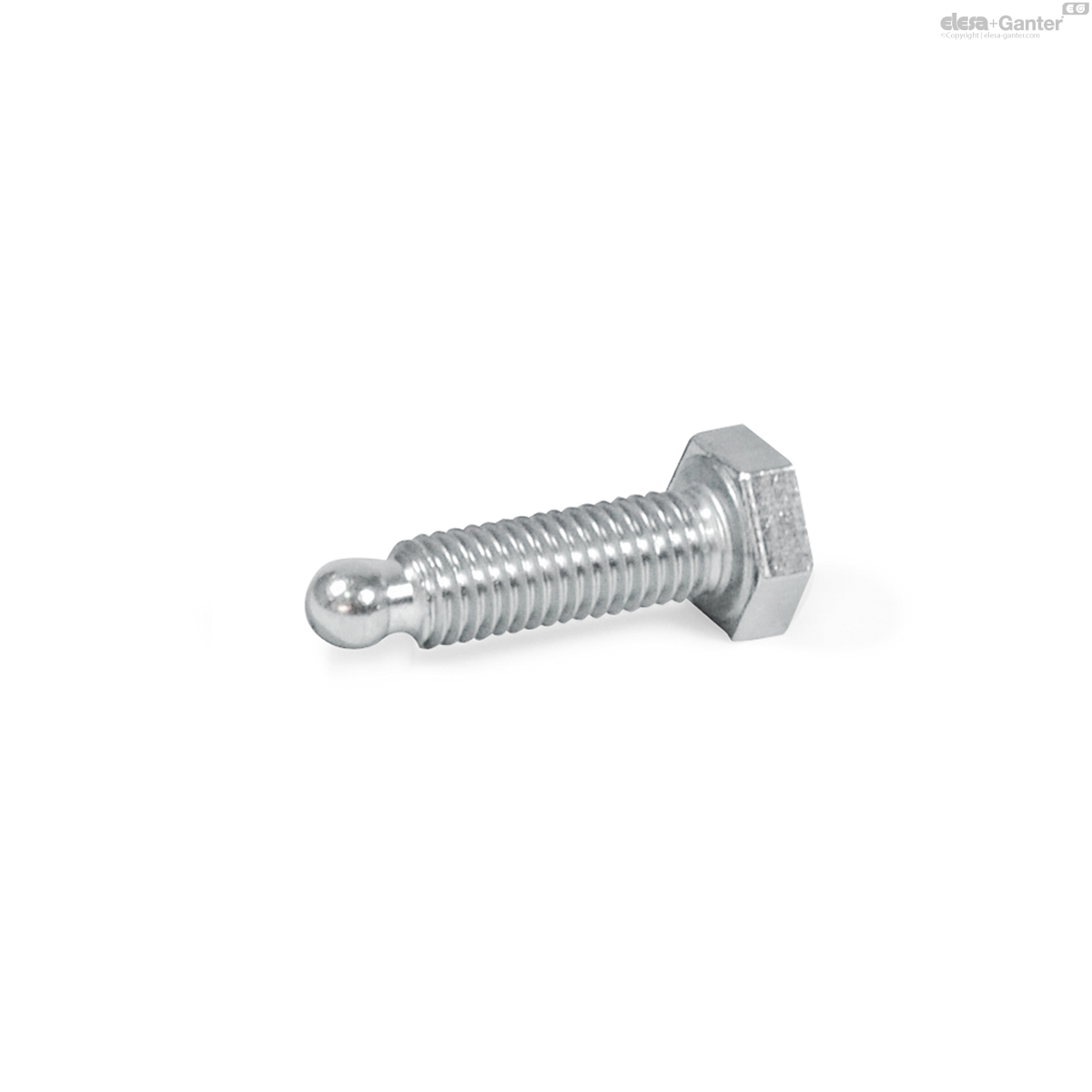

GN 933.5 Vis à tête hexagonale

avec laiton/plastique/pivot sphérique
  • INOX
  • RoHS

Délai: 1-2 semaines Toutes les tailles et variantes de GN 933.5

🔒 Prix, stock en temps réel & téléchargements CAO

Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.

Se connecter Demander un compte

Caractéristiques techniques

Code
GN 933.5-M8-25-MS
d1
M 8
l1
25
d2
6
l2
1.5
l4
5.3
A/F
13
14
933.5-M8-25-MS drawing
Types
  • Type MS: Brass pivot
  • Type KU: Plastic pivot (Polyacetal POM)
  • Type ZK: Spherical pivot

Hexagon head screw

Stainless Steel AISI 304 (A2)

Stainless Steel-Hexagon head screws GN 933.5 with brass or plastic pivots are used when pressure dents or damage to the clamping surface must be avoided.

Stainless Steel-Hexagon head screws GN 933.5, type ZK, feature a spherical pivot whose diameter d4 is smaller than the core diameter d1 of the thread. This makes them suitable for holding thrust pads GN 631  / GN 631.5  which must be ordered separately.
