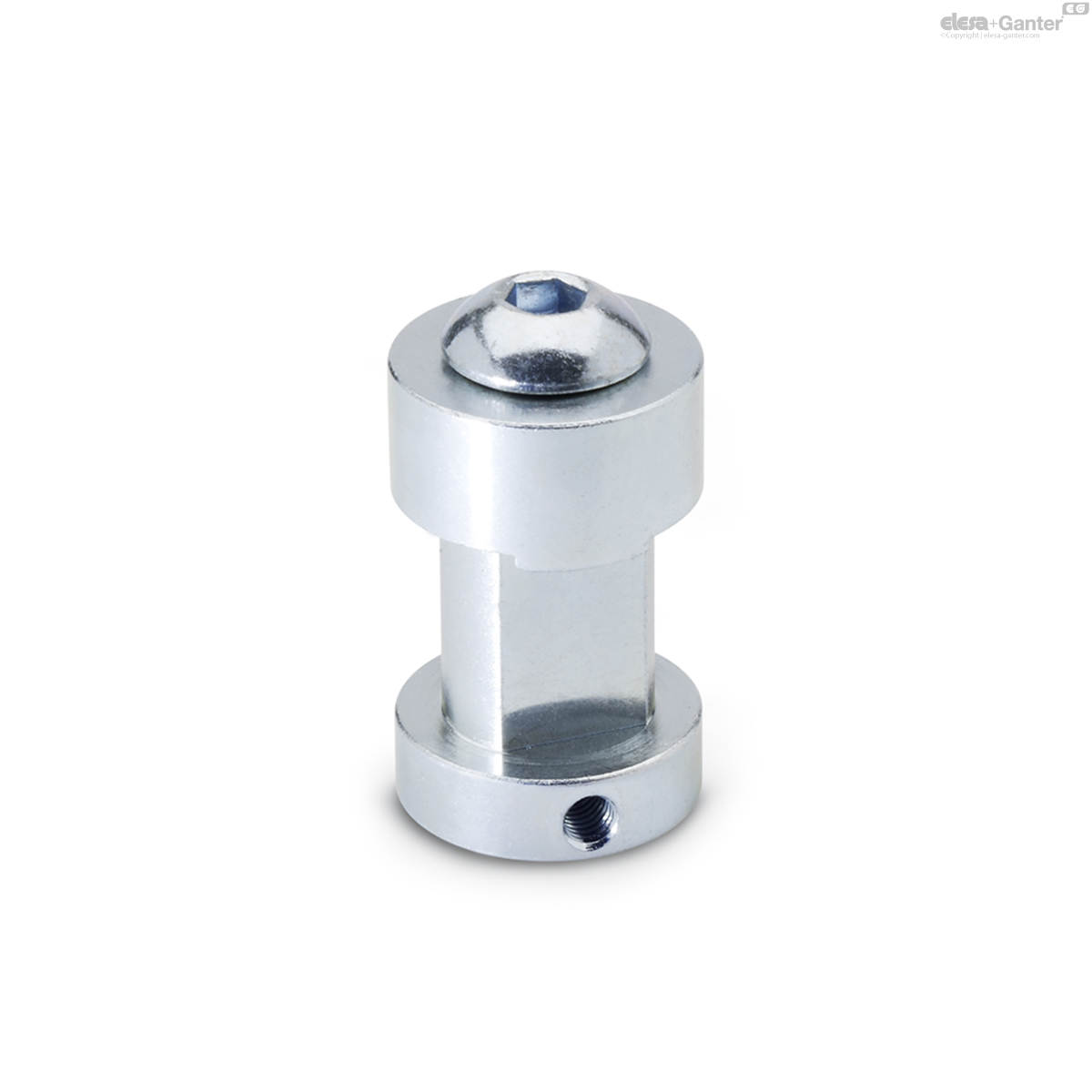

801-22-M10 GN 801 Supports pour vis de serrage

801-22-M10

GN 801 Supports pour vis de serrage

pour sauterelles avec bras de serrage fourchu
  • Icons/__logo__RoHS__.png

Délai: 1-2 semaines Toutes les tailles et variantes de GN 801

🔒 Prix, stock en temps réel & téléchargements CAO

Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.

Se connecter Demander un compte

Caractéristiques techniques

Code
GN 801-22-M10
d1
22
d2
M 10
l1
37
l2
47 (45)***
l3
8
d3
M 5
s1
22 (20)***
s2
10.5
t
30 (28)***
For toggle clamps
GN 810
GN 810.1
330
GN 812
GN 812.1
300
GN 820
GN 820.1
GN 820.2
GN 820.3
GN 820.4
355
GN 860
GN 862
GN 862.1
300
70

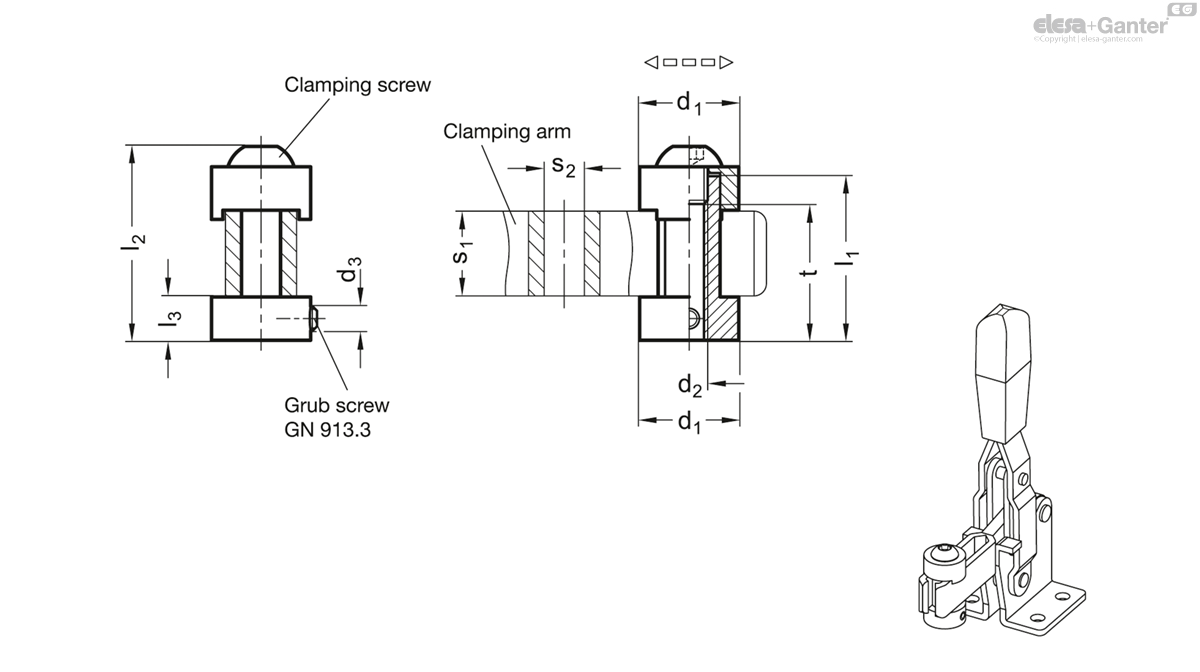

801-22-M10 drawing
* Dimension in (...) applies to GN 860** Dimension in (...) applies to GN 812, GN 812.1, GN 862 and GN 862.1*** Dimension in (...) applies to GN 812, GN 812.1, GN 860, GN 862 and GN 862.1

Steel

zinc plated, blue passivated

GN 801 clamp mounts have been developed for use with toggle clamps that are designed with a forked clamping arm.

The clamp mounts can be moved along the clamping arm. Once the desired position is reached, you can secure the mount in place with the clamping screw.

The thread d2 serves to hold the wide variety of toggle clamp spindle assemblies, spring elements and similar devices.

The ideal clamping height can be adjusted without loosening the clamp mount on the forked clamping arm.
