653.10-M6-12-ST-MS GN 653.10 Acier

653.10-M6-12-ST-MS

GN 653.10 Acier

Acier / Acier inoxydable, avec pivot MS- / KU
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png

Délai: 1-2 semaines Toutes les tailles et variantes de GN 653.10

🔒 Prix, stock en temps réel & téléchargements CAO

Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.

Se connecter Demander un compte

Caractéristiques techniques

Code
GN 653.10-M6-12-ST-MS
d1
M 6
l1 -1
12
l2
1
d2
4
d3
24
k
5
19

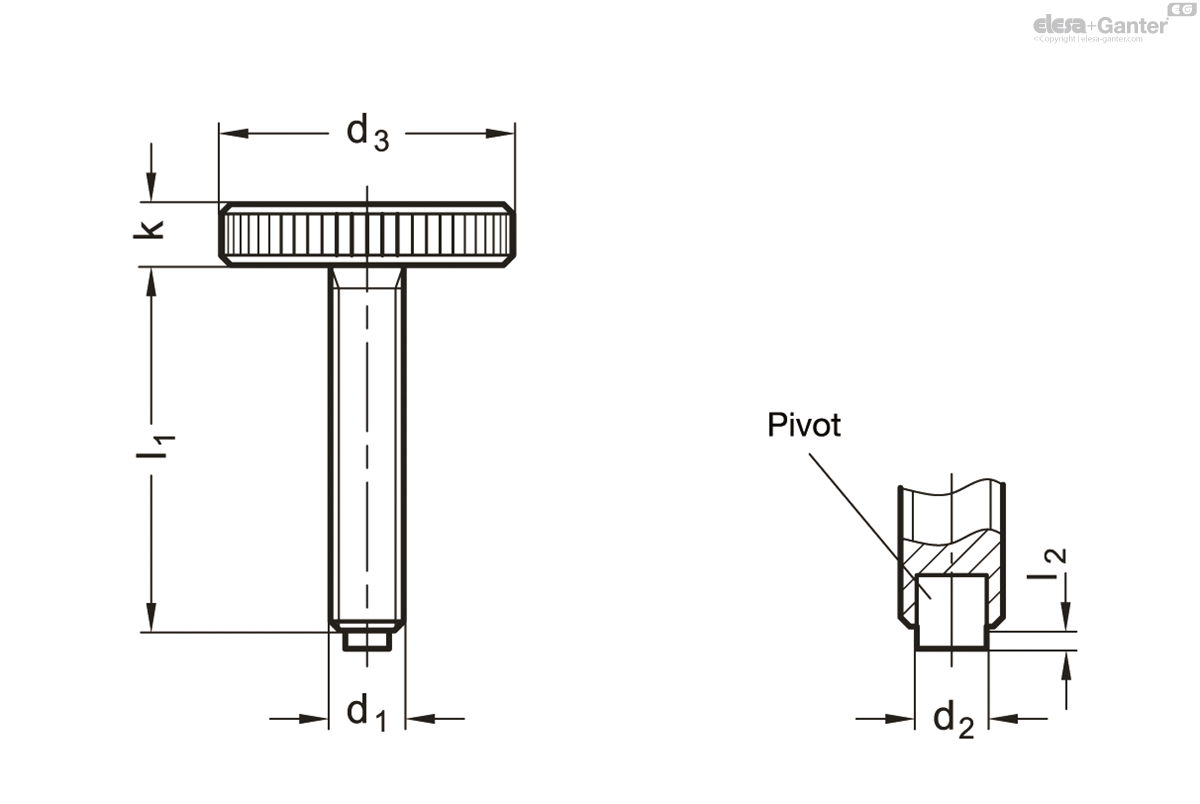

653.10-M6-12-ST-MS drawing

Version in Steel ST

  • Tensile strength class 5
  • visible face fine turned
  • blackened

Version in Stainless Steel AISI 303 NI

  • visible face fine turned
  • matt shot-blasted

Pivot

Brass MS

Plastic (Polyacetal POM) KU

Flat knurled screws GN 653.10 with pivots in brass or plastic are used in applications, where marks and damages on the workpiece are unacceptable.

The head dimensions comply with flat knurled screws DIN 653 .
