612.8-12-M20X1,5-A
GN 612.8 Doigts d'indexage à came
Corps fileté en zinc moulé sous pression
En stock Toutes les tailles et variantes de GN 612.8
🔒 Prix, stock en temps réel & téléchargements CAO
Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.
Se connecter Demander un compte
Fiche technique
Caractéristiques techniques

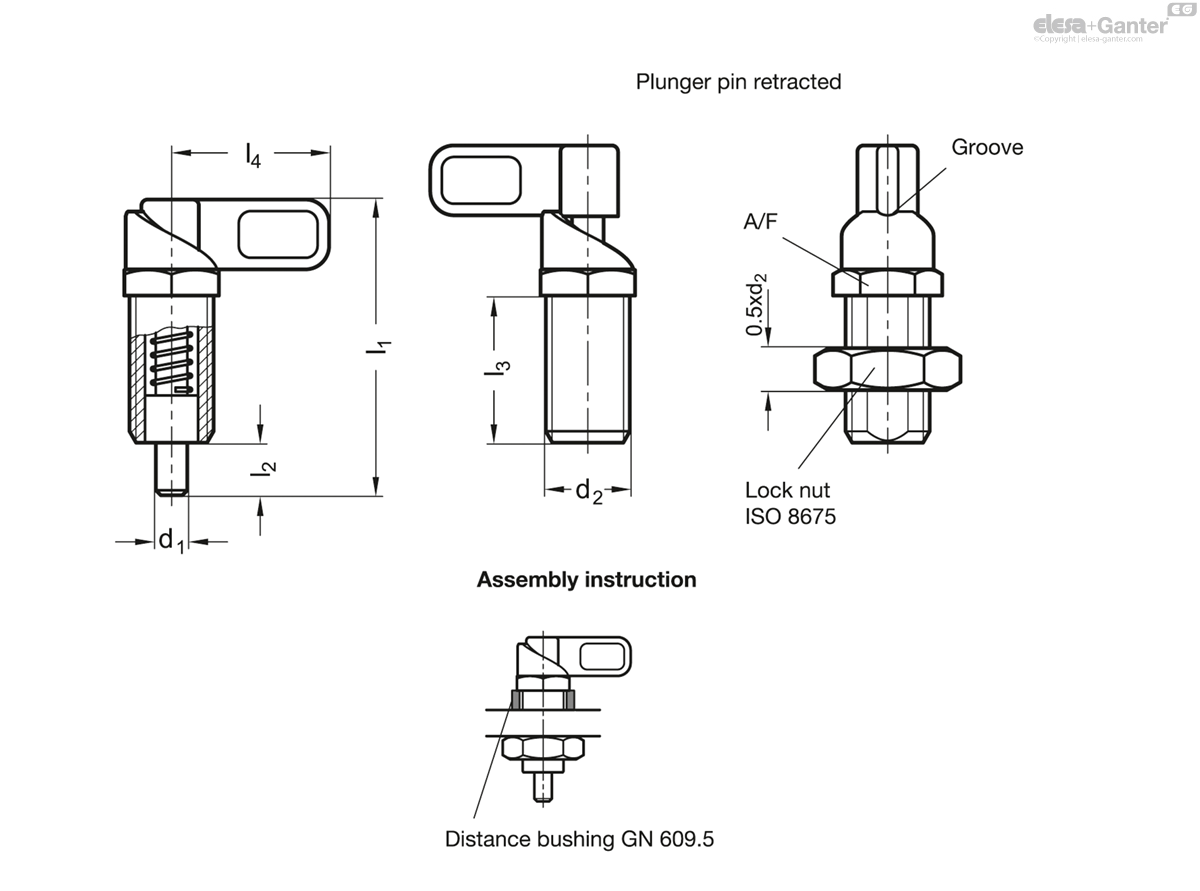

- Code
- GN 612.8-12-M20x1,5-A
- d1 Pin-0.05
Bore
+0.1/+0.05 - 12
- d2
- M 20 x 1.5
- l1
- 69.5
- l2
- 12
- l3
- 36
- l4
- 37
- A/F
- 22
- Spring load
in N ≈
initial - 20
- Spring load
in N ≈
end - 56
- 100

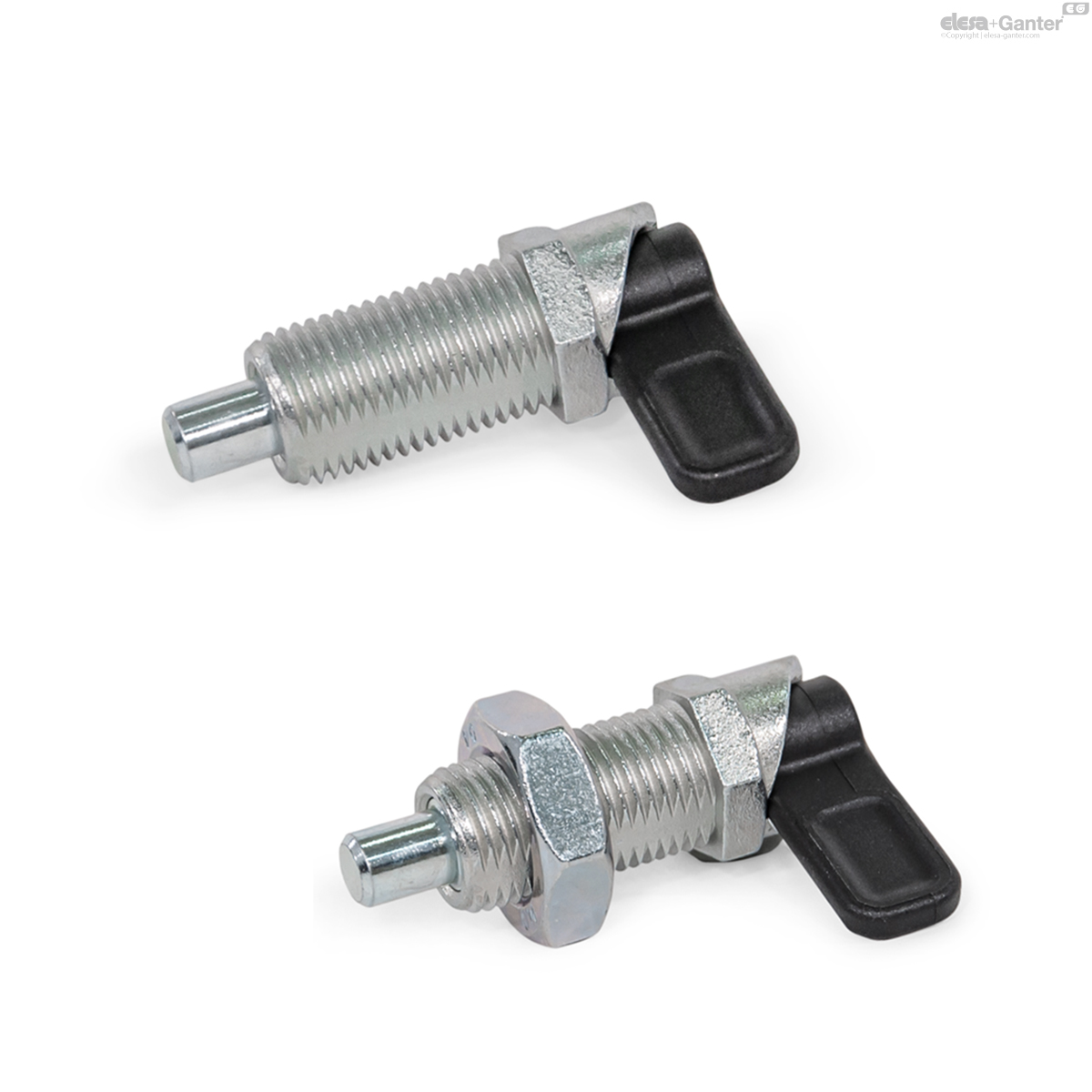

Types
- Type A: without lock nut
- Type AK: with lock nut
Guide
Zinc die casting
Zinc plated, blue passivated
Plunger pin
Steel
zinc plated, blue passivated
Lever
Plastic (Polyamide PA)
- black, matt
- not removable
Cam action indexing plungers GN 612.8 are used in cases where the locking pin must not protrude all the time. By rotating the lock through 180° the locking pin withdraws itself. The groove allows safe positioning.
These cam action indexing plungers made of die-cast zinc are very reasonably priced design versions.
