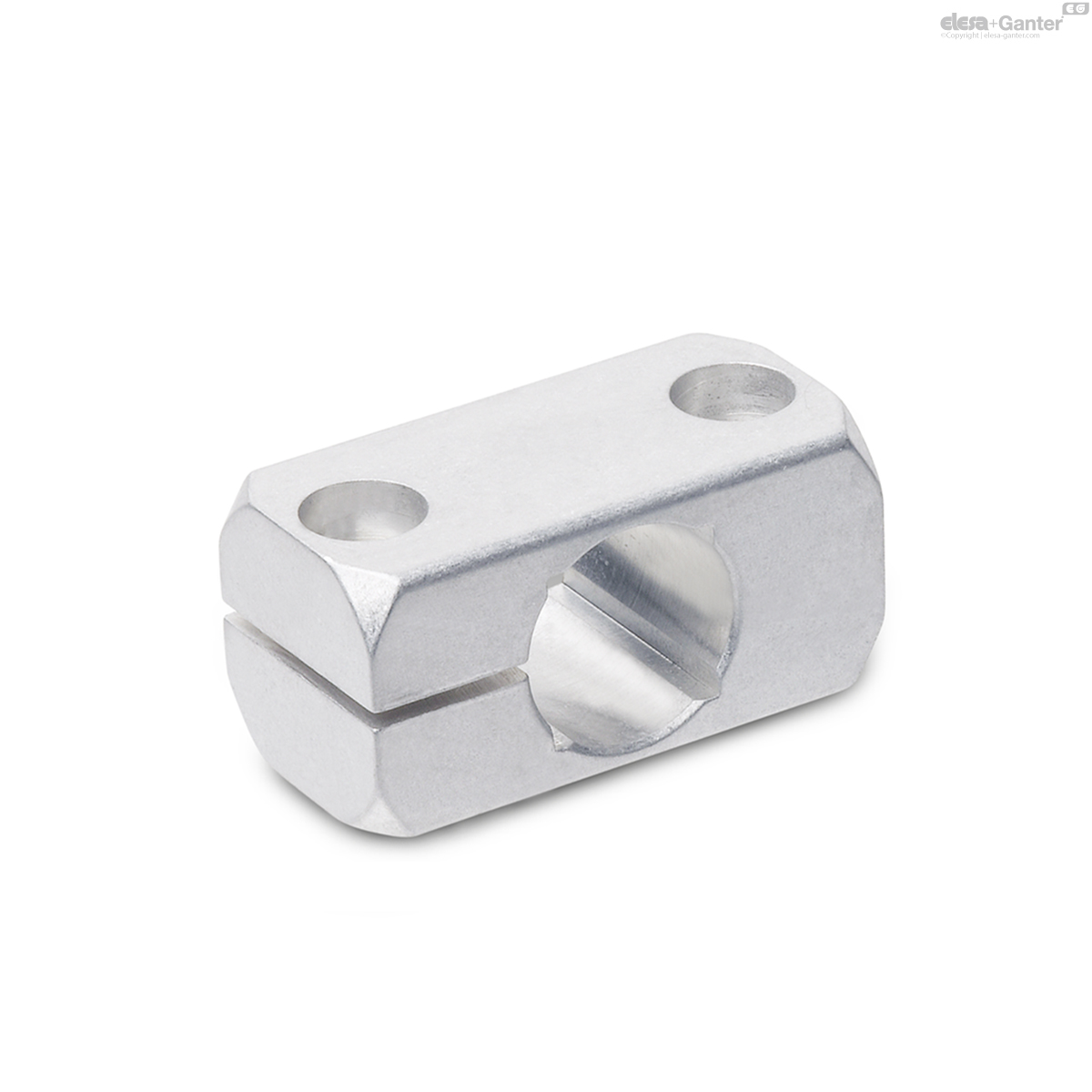

477-B12-MT GN 477 Noix de serrage

477-B12-MT

GN 477 Noix de serrage

Aluminium
  • Icons/__logo__RoHS__.png
  • Icons/__logo__profile__.png

Délai: 1-2 semaines Toutes les tailles et variantes de GN 477

🔒 Prix, stock en temps réel & téléchargements CAO

Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.

Se connecter Demander un compte

Caractéristiques techniques

Code
GN 477-B12-MT
d1
Bore for shaft tolerance h11
B 12
d2 For screw
M 5
k
16
l1
38
l2
10.5
m
27
s Square
10
Clamping kits for d2
GN 511-M5-25
16

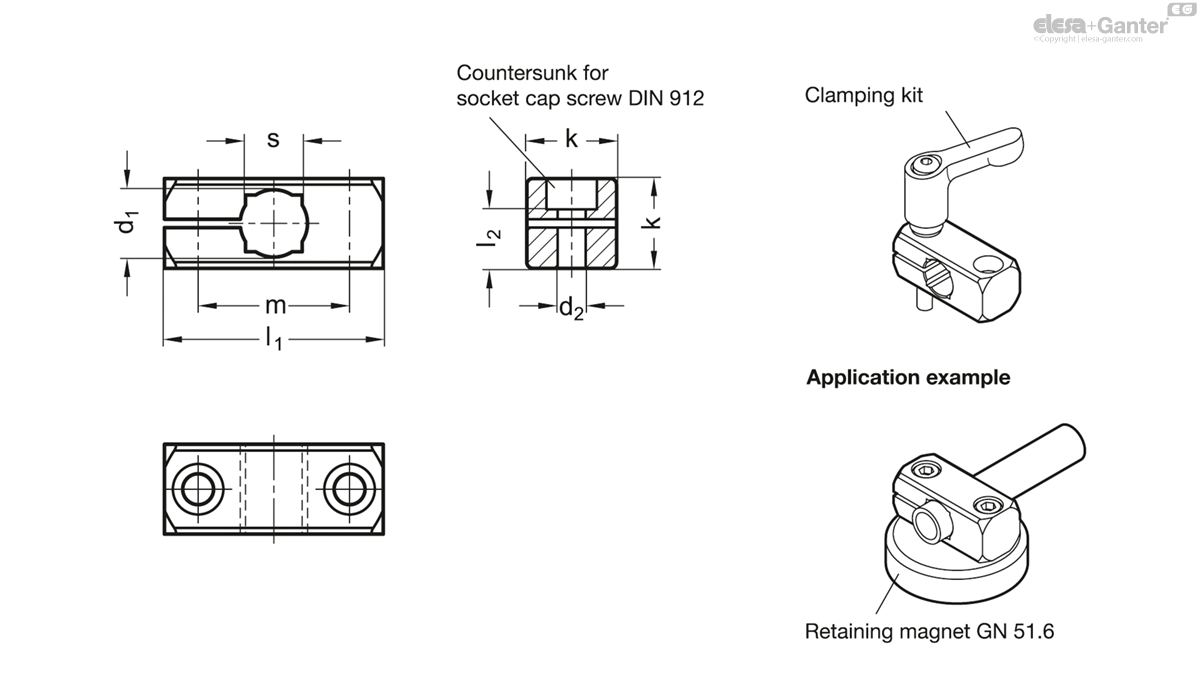

477-B12-MT drawing

Aluminium

  • matt, slide ground MT
  • anodized, black ELS

Clamping kits GN 511

Zinc die casting

Inserts / Distance bushings

Stainless Steel AISI 303

The clamp mountings GN 477 have no thread. Fixing or clamping is made via two threads on the attachment side.

The bore distance m of the clamp mountings GN 477 is matched with the foot clamp mountings GN 473  and the flanged bolts GN 480  as well as retaining magnets GN 51.6 .
