409.2-50-M16-B GN 409.2 Éléments de positionnement

409.2-50-M16-B

GN 409.2 Éléments de positionnement

avec filetage femelle
  • Icons/__logo__RoHS__.png

Délai: 1-2 semaines Toutes les tailles et variantes de GN 409.2

🔒 Prix, stock en temps réel & téléchargements CAO

Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.

Se connecter Demander un compte

Caractéristiques techniques

Code
GN 409.2-50-M16-B
h ±0.01
50
d1
M 16
d2
30
t min.
24
A/F
30
e
33
270

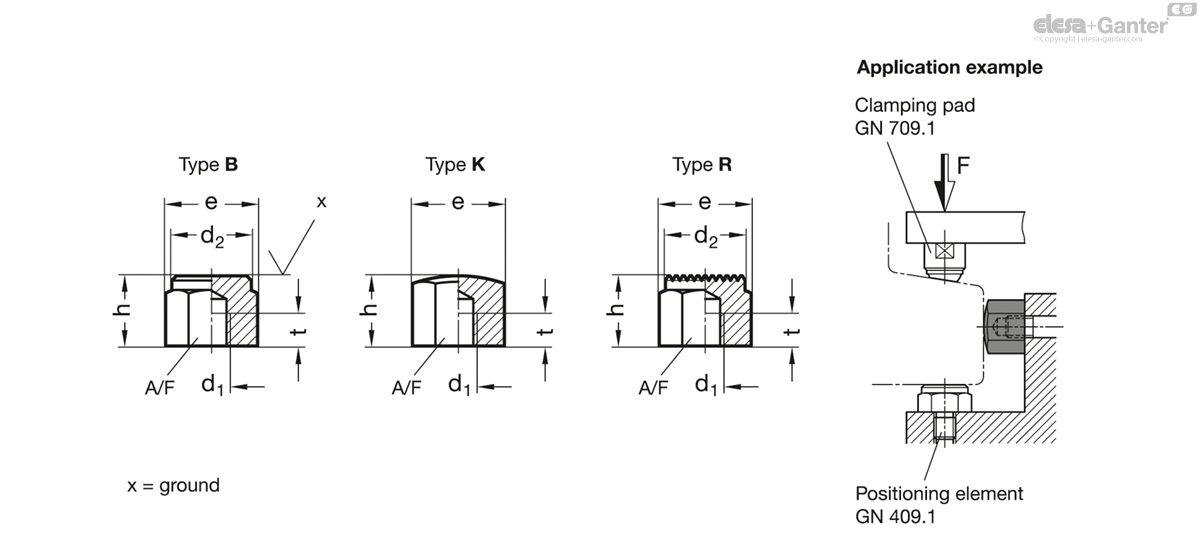

409.2-50-M16-B drawing

Types

  • Type B: Smooth contact face
  • Type K: Spherical contact face
  • Type R: Serrated contact face

Steel

  • hardened
  • blackened

Positioning elements GN 409.2 with male thread are designe for use as locating plungers, stops and thrust blocks.
