412.1-47-M20X1,5-1

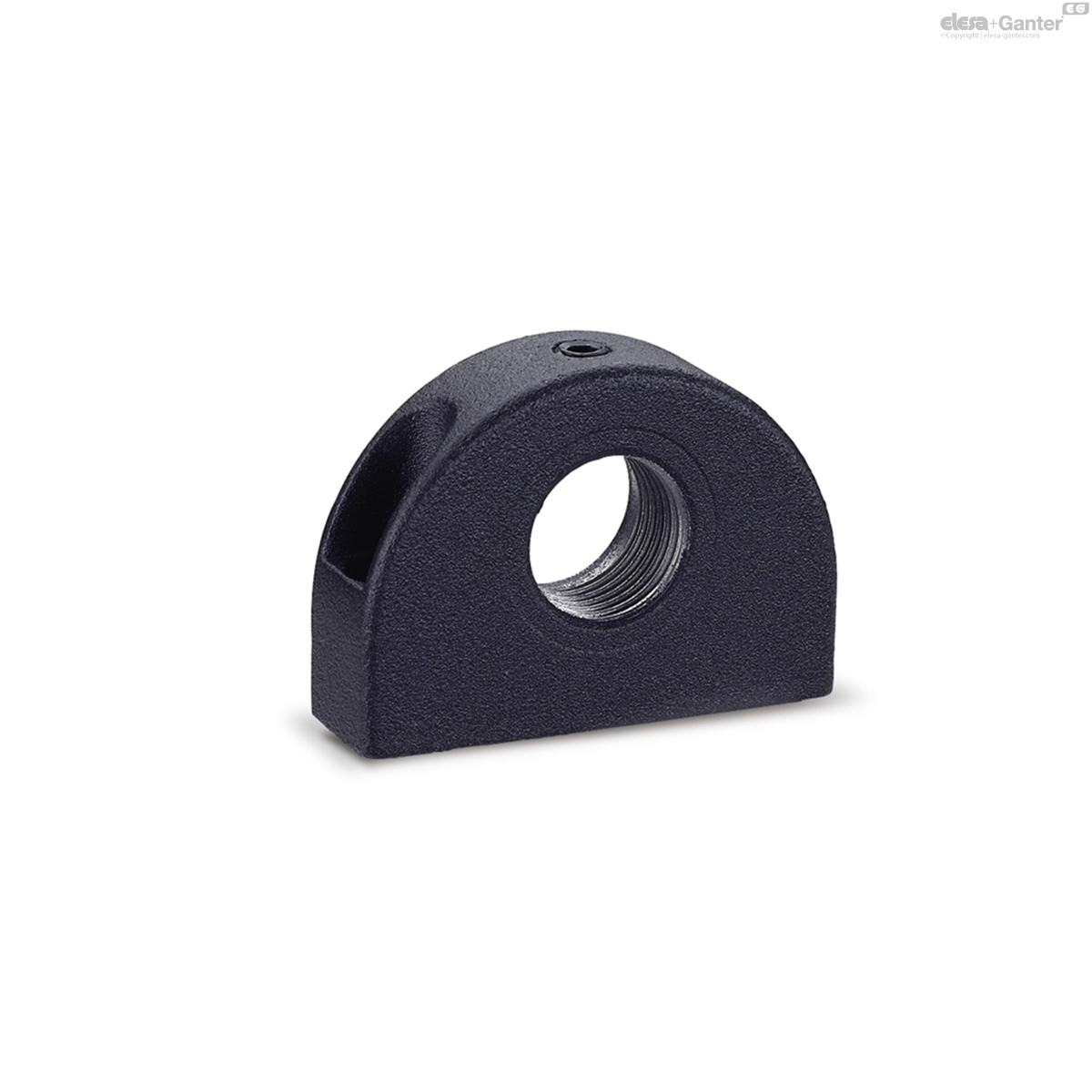

GN 412.1 Support pour doigt d'indexage
pour doigts d'indexation / doigts d'indexation à came
Délai: 1-2 semaines Toutes les tailles et variantes de GN 412.1
🔒 Prix, stock en temps réel & téléchargements CAO
Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.
Se connecter Demander un compte
Fiche technique

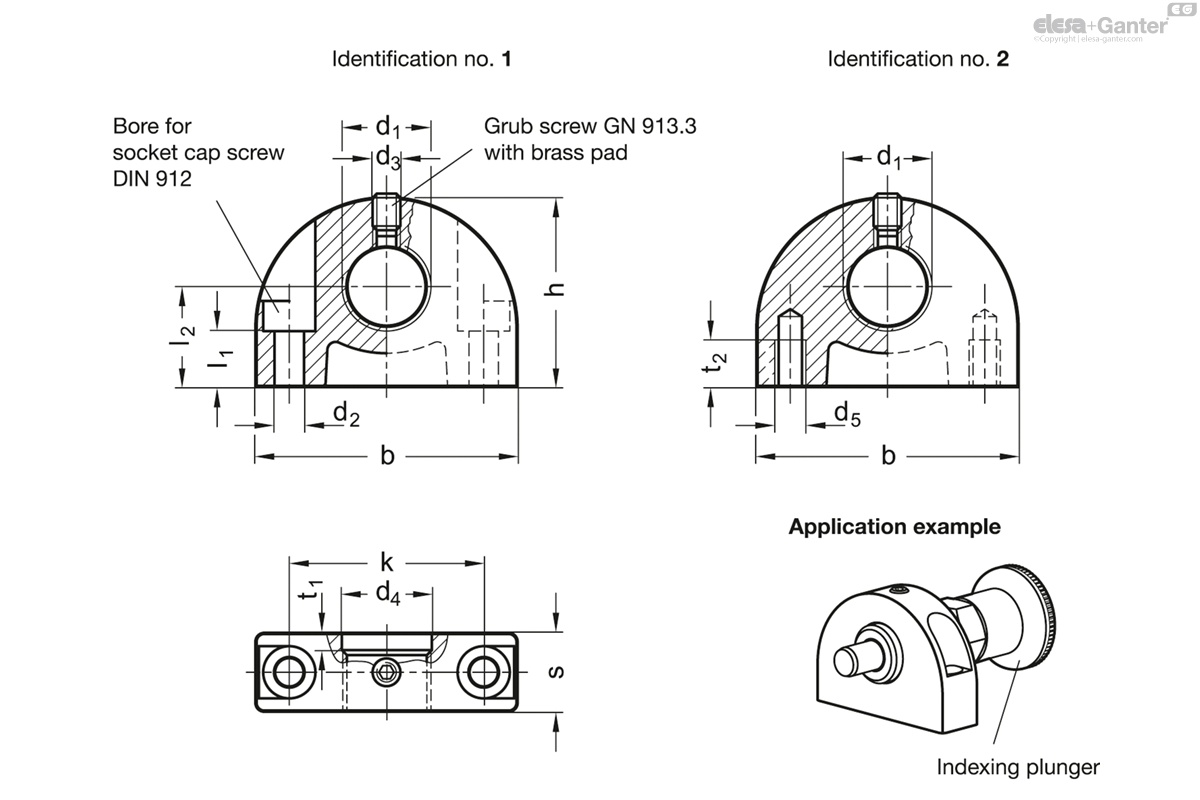

Caractéristiques techniques
- Code
- GN 412.1-47-M20x1,5-1
- b
- 47
- d1
- M 20 x 1.5
- d2
- 5.3
- d3
- M 5
- d4
- 20.2
- h
- 34
- k
- 35
- l1
- 10
- l2
- 18
- s
- 14
- t1
- 3
- 100
Identification no.
- No. 1: Mounting from the front
- No. 2: Mounting from the back
Zinc die casting
plastic coated
black, textured finish
Mounting blocks GN 412.1 are reasonably priced fitting aid for indexing plungers, cam action indexing plungers and for setting bolts and buffers.
To position the indexing pin of an indexing plunger or cam action indexing plunger, they can also hold positioning bushings GN 412.2 .
