99-100-B12-K DIN 99 Leviers de serrage, Acier

99-100-B12-K

DIN 99 Leviers de serrage, Acier

Acier / Acier inoxydable
  • INOX
  • RoHS

Délai: 1-2 semaines Toutes les tailles et variantes de DIN 99

🔒 Prix, stock en temps réel & téléchargements CAO

Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.

Se connecter Demander un compte

Caractéristiques techniques

Code
DIN 99-100-B12-K
l1
100
d2 H7
B 12
b
18.5
d3
16
d4 ≈
19
d5 -0.2
25
139

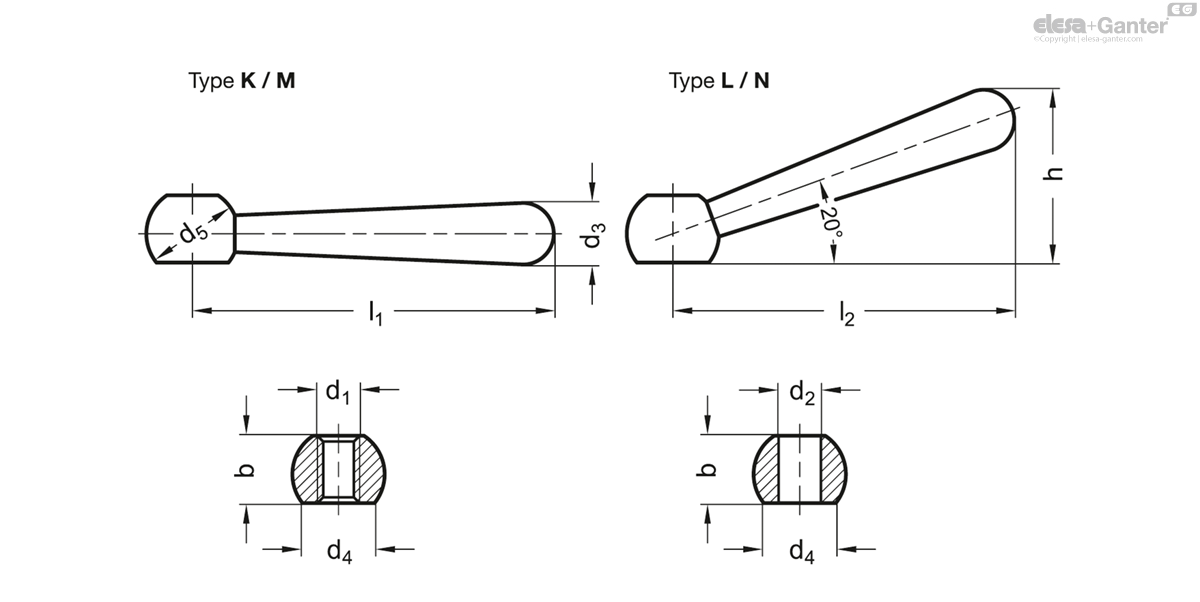

99-100-B12-K drawing

Types

  • Type K*: Straight lever with plain bore H7 (only l1 = 50 to 160)
  • Type M*: Straight lever with threaded bore H7 (only l1 = 50 to 160)
  • Type L: Angled lever with plain bore H7
  • Type N: Angled lever with threaded bore

* only Steel version.

Version in Steel

  • turned
  • blackened

Version in Stainless Steel

Stainless Steel AISI 303 NI

matt shot-blasted

The official DIN standard sheet specifies additional sizes 40 - M5 / B5.

Stainless Steel-Lever handles with straight lever
