612.2-10-16-A GN 612.2 Doigts d'indexage à came

612.2-10-16-A

GN 612.2 Doigts d'indexage à came

Acier de guidage , noirci
  • Icons/__logo__RoHS__.png
  • Icons/__logo__profile__.png

Délai: 1-2 semaines Toutes les tailles et variantes de GN 612.2

🔒 Prix, stock en temps réel & téléchargements CAO

Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.

Se connecter Demander un compte

Caractéristiques techniques

Code
GN 612.2-10-16-A
d1 Pin 0/-0.05

Bore
H7
10
d2
16
d3
35
h
16
k
20
l1
56
l2
10
l3
32
s
12
Spring load
in N ≈
initial
12
Spring load
in N ≈
end
32
86

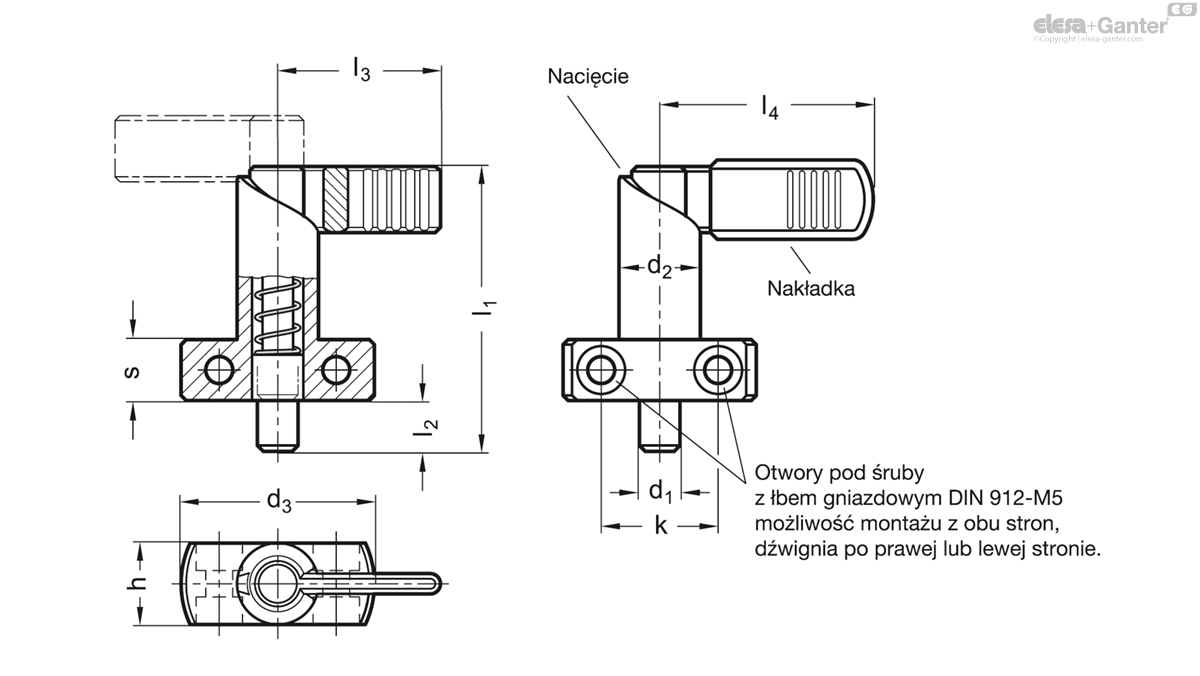

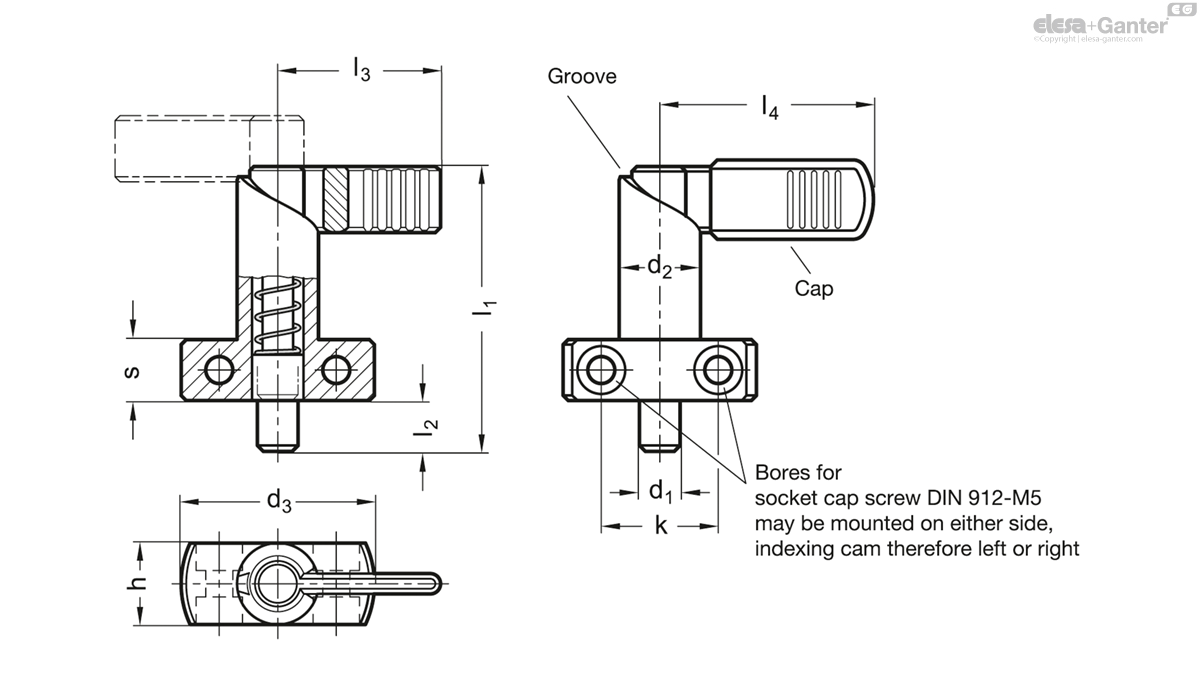

612.2-10-16-A drawing
612.2-10-16-A drawing

Types

  • Type A: without plastic caps
  • Type B: with plastic caps

Steel

  • Blackened
  • Plunger pin nitrided

Cap

Plastic (Polyamide PA)

Black, matte

Cam action indexing plungers GN 612.2 are used in cases where the locking pin must not protude all the time. By rotating the lock through 180° the locking pin withdraws itself. A groove keeps the plunger in this position.
