558-110-B20 GN 558-B Sans rainure de clavette

558-110-B20

GN 558-B Sans rainure de clavette

Fonte
  • Icons/__logo__RoHS__.png

Délai: 1-2 semaines Toutes les tailles et variantes de GN 558

🔒 Prix, stock en temps réel & téléchargements CAO

Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.

Se connecter Demander un compte

Caractéristiques techniques

Code
GN 558-110-B20
Length l
110
d1 H7 bore
20
d2
36
h
30
b P9
6
t
21.7
700

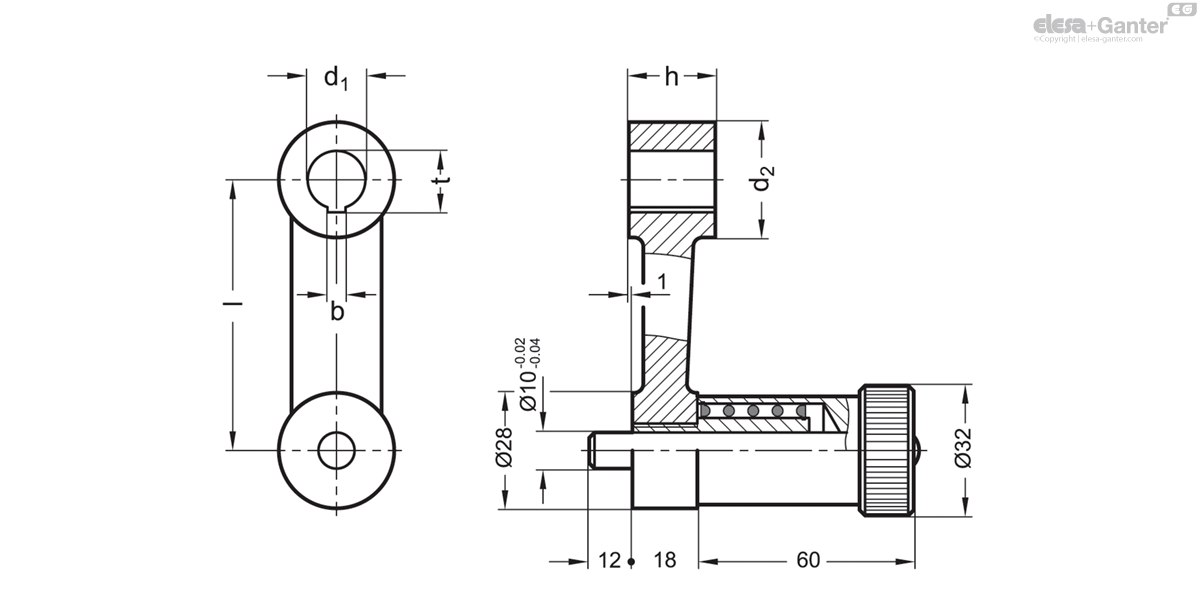

558-110-B20 drawing

Bore codes

  • Version B: Without keyway
  • Version K: With keyway DIN 6885-2 P9

Body

Cast iron (GGG)

  • Hub machined, flash
  • Ground, shot-blasted

Handle

Steel, blackened

Indexing pin

Steel, hardened

Indexing cranked handles GN 558 are for positioning mechanisms.

Other standard machine elements for positioning of spindles:

Indexing Mechanisms GN 200

Indexing Levers GN 215

Adjustable Knobs GN 700 (with Stepless Positioning)
