264-80-MCRS GN 264 Bagues graduées

264-80-MCRS

GN 264 Bagues graduées

Acier, chromé mat, accessoires pour kits de graduation
  • RoHS

Délai: 1-2 semaines Toutes les tailles et variantes de GN 264

🔒 Prix, stock en temps réel & téléchargements CAO

Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.

Se connecter Demander un compte

Caractéristiques techniques

Code
GN 264-80-MCRS
d1
80
d2
75
d3 H7
68
d4
83
l1
16
l2
25.7
Scaling set consists of:
1 Scale ring
2 Collar bushes
GN 268-68-K...
Scaling set consists of:
1 Scale ring
3 Flat springs
GN 374-0.8-10
282

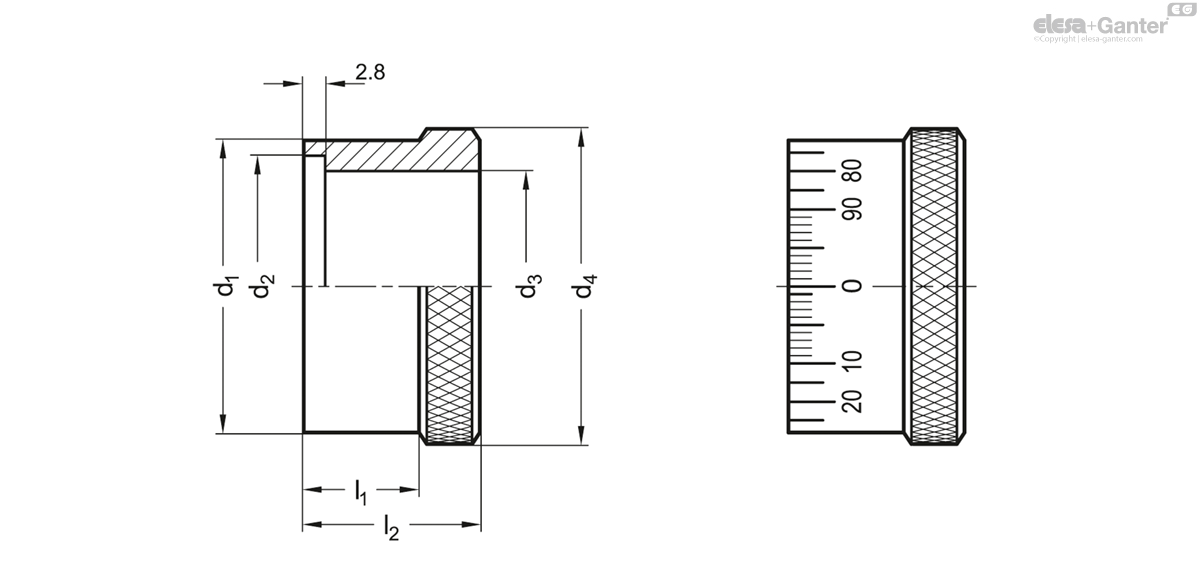

264-80-MCRS drawing

Types

  • Type MCR: Matte chrome plated
  • Type MCRS: Matte chrome plated, standard scale 0...90, 100 graduations, acc. scale scheme d1/100 A RA 0-10-20...90/10

Steel

  • Scale lug d1 fine turned
  • Matte chrome plated without scale MCR
  • Matte chrome plated with standard scale MCRS
  • Scale laser-engraved, black discharged

Scale rings GN 264 can be supplied with any type of scale. The ordering scheme for scales must be used for the line pattern, number steps, number position and number sequence of any scaling.
