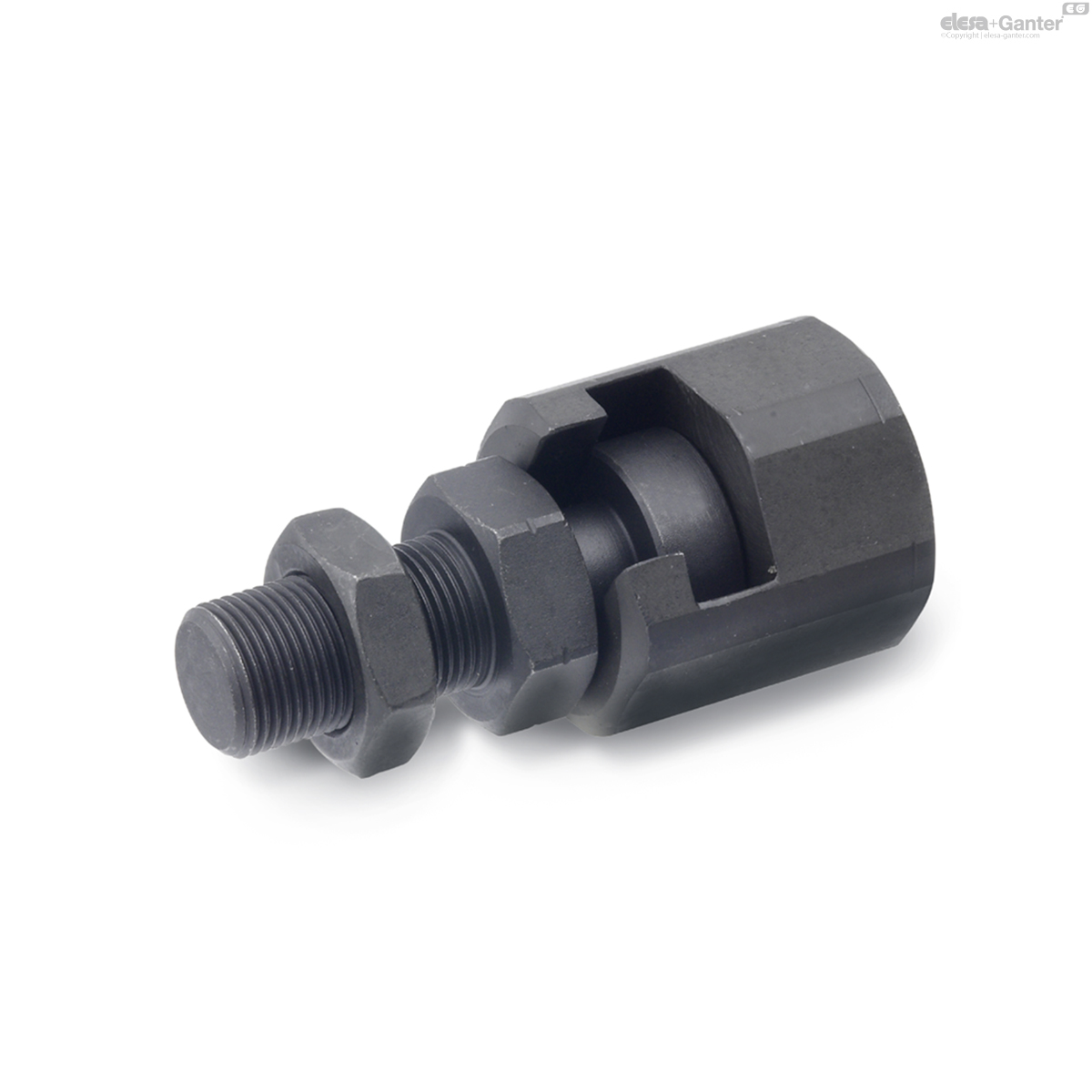

240-M10X1,25-B GN 240 Raccords rapides

240-M10X1,25-B

GN 240 Raccords rapides

avec compensation de décalage radial
  • Icons/__logo__RoHS__.png

Délai: 1-2 semaines Toutes les tailles et variantes de GN 240

🔒 Prix, stock en temps réel & téléchargements CAO

Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.

Se connecter Demander un compte

Caractéristiques techniques

Code
GN 240-M10x1,25-B
d
M10x1.25
l5 +1.0
16
x
0.7
e1
30
e2 ≈
19
l1 ≈
56
l2
29
l3 min.
16
A/F 1
27
A/F 2
17
x Max. radial off-set
0.7
Max. pull-/push
load in kN
6.5
145
240-M10X1,25-B drawing

Types

  • Type A: with male thread
  • Type B: with female thread

Steel

  • tempered
  • phosphated

Quick-fit couplings GN 240 have been designed for the purpose of compensating a radial shaft off-set (x). A typical application is the axial link to a piston rod of a cylinder operating in any type of fixture or system.

The coupling is not designed for the transfer of torque.
