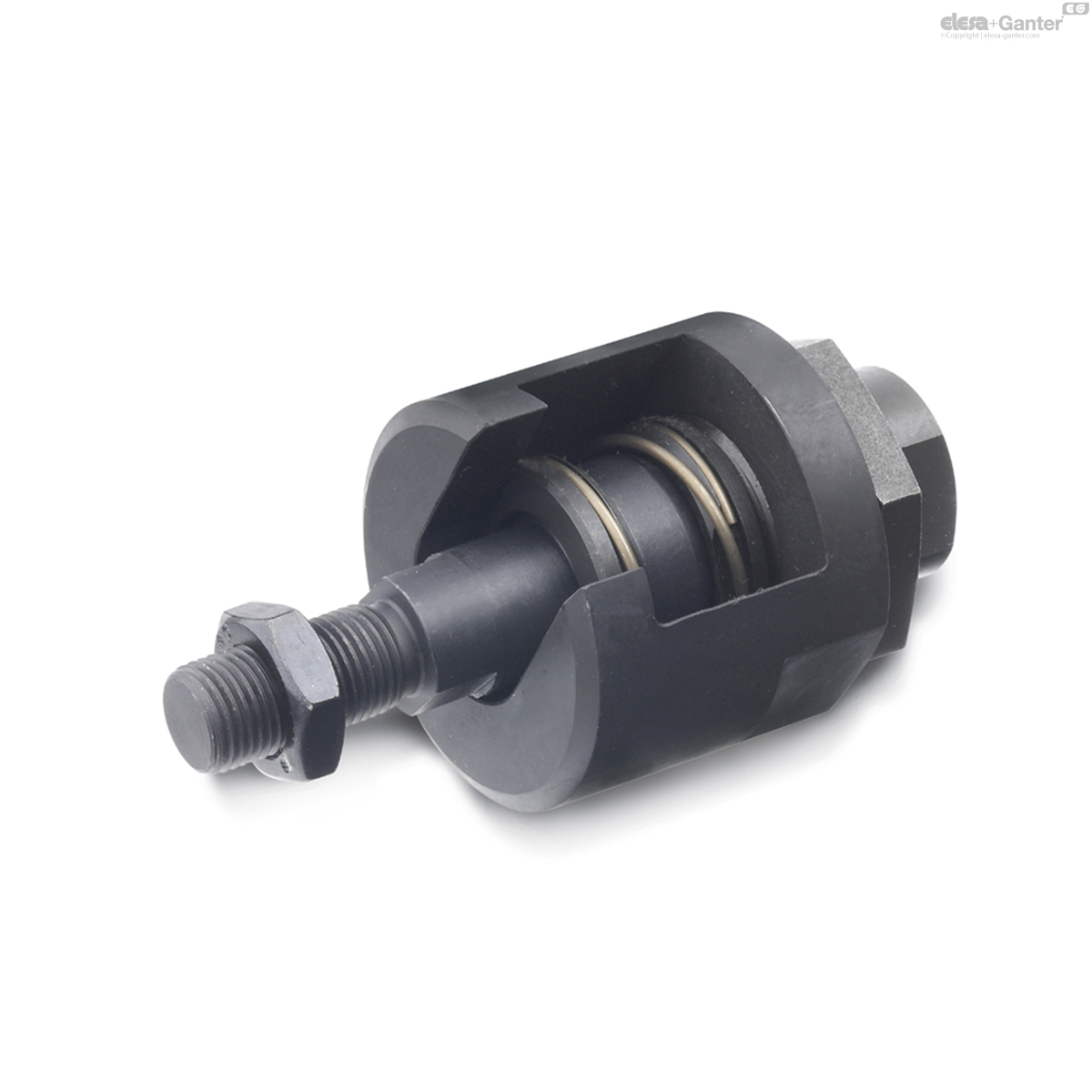

240.2-M20X1,5 GN 240.2 Raccords rapides

240.2-M20X1,5

GN 240.2 Raccords rapides

avec compensation de décalage angulaire et radial
  • Icons/__logo__RoHS__.png

Délai: 1-2 semaines Toutes les tailles et variantes de GN 240.2

🔒 Prix, stock en temps réel & téléchargements CAO

Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.

Se connecter Demander un compte

Caractéristiques techniques

Code
GN 240.2-M20x1,5
d1
M20x1.5
d2
32
x
1
e
60
l1 ≈
129
l2
62
l3
53
l4
42
l5 min.
34
l6
26
A/F 1
55
A/F 2
27
A/F 3
18
x Max. radial off-set
1
Max. pull-/push
load in kN
30
1143

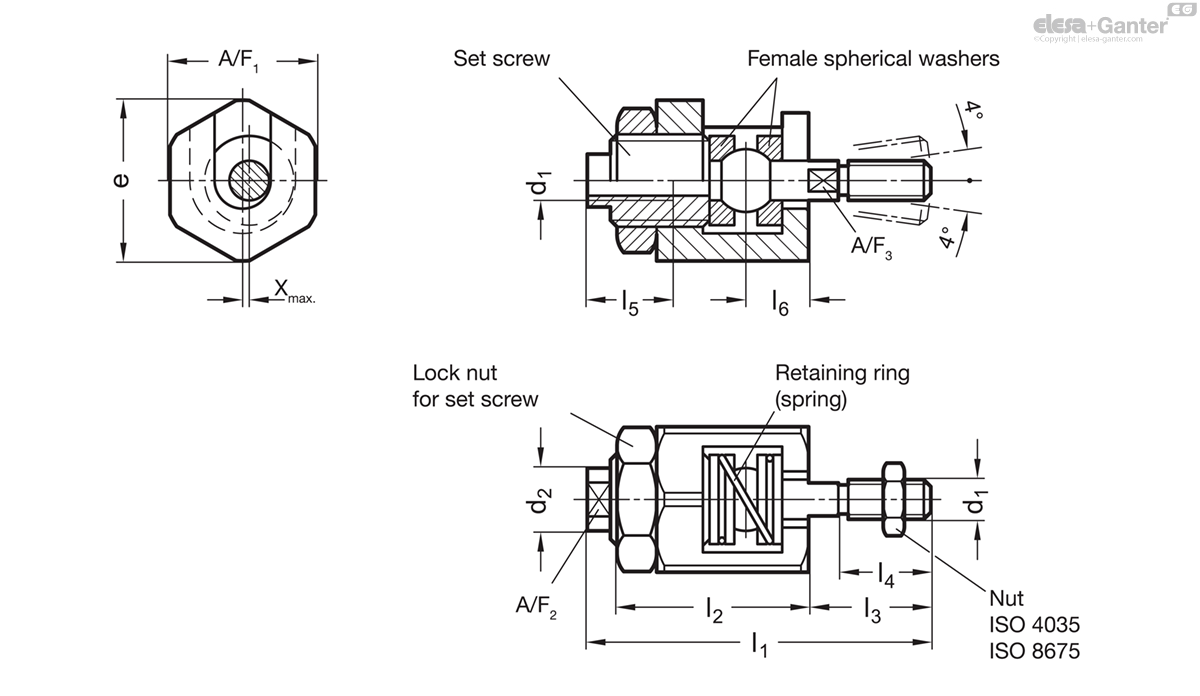

240.2-M20X1,5 drawing

Steel

  • tempered
  • phosphated

Retaining ring (spring)

Stainless Steel AISI 631

Quick-fit couplings GN 240.2 have been designed to compensate a radial and angular off-set. Furthermore they are axially freely adjustable via the set screw.

A typical application is the axial link to a piston rod of a cylinder operating in any type of fixture or system.

The coupling is renowned by its very compact construction without any loose components.

It is not designed for the transfer of torque.
