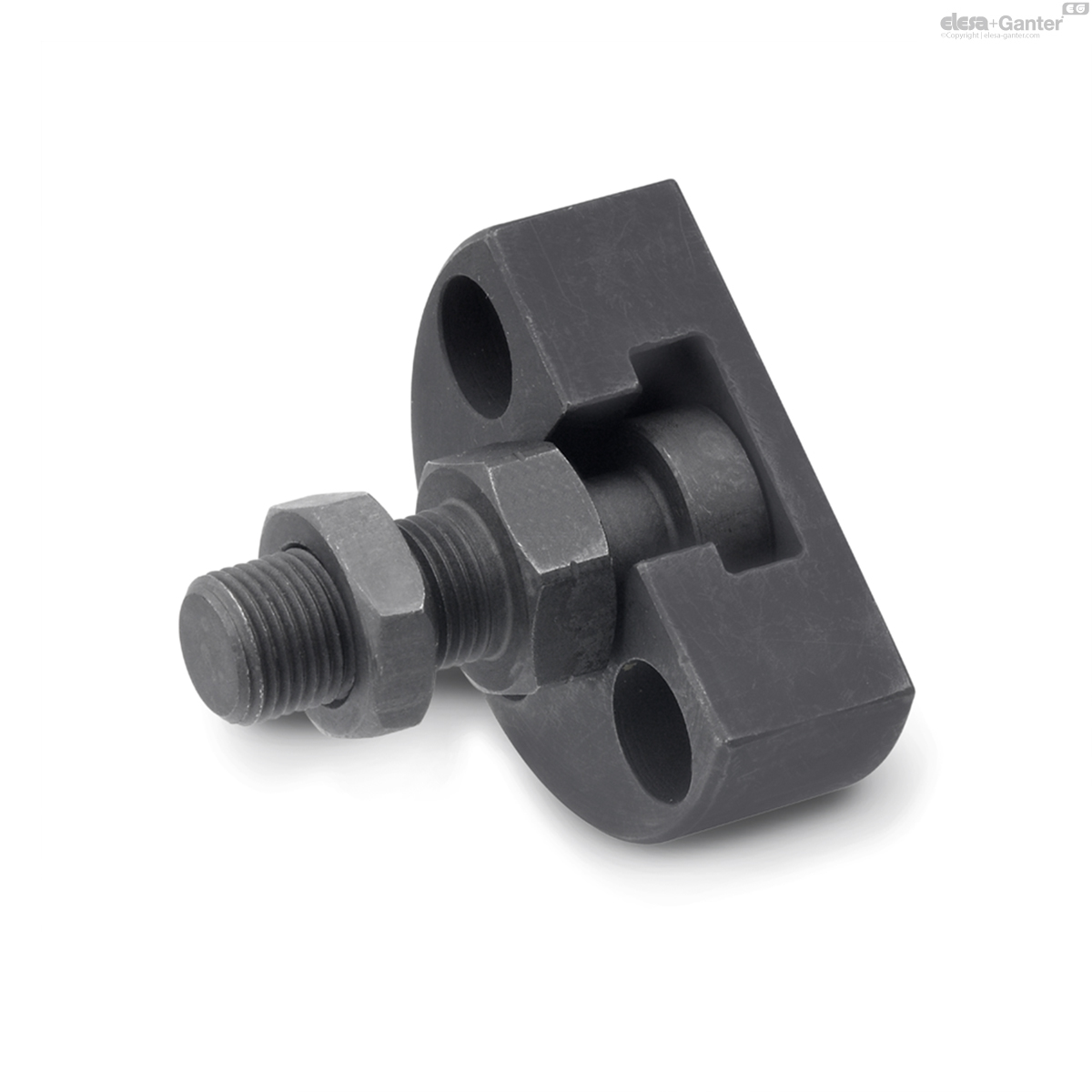

240.1-M16X1,5-A GN 240.1 Raccords rapides

240.1-M16X1,5-A

GN 240.1 Raccords rapides

avec compensation de décalage radial
  • Icons/__logo__RoHS__.png

Délai: 1-2 semaines Toutes les tailles et variantes de GN 240.1

🔒 Prix, stock en temps réel & téléchargements CAO

Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.

Se connecter Demander un compte

Caractéristiques techniques

Code
GN 240.1-M16x1,5-A
d1
M16x1.5
d2
65
x
Max. shaft
off set
1
d3
9
k1
12.5
k2
22.5
k3
45
l1 ≈
64
l2
23
l3 min.
25
l4
30
A/F
24
x Max. radial off-set
1
Max. pull-/push
load in kN
18
433
240.1-M16X1,5-A drawing

Types

  • Type A: with male thread
  • Type B: with female thread

Steel

  • tempered
  • phosphated

Quick-fit couplings GN 240.1 have been designed for the purpose of compensating a radial shaft off-set (x). A typical application is the axial link to a piston rod of a cylinder operating in any type of fixture or system.

The coupling is not designed for the transfer of torque.
