206.1-32 M 16 GN 206.1-ST Acier

206.1-32 M 16

GN 206.1-ST Acier

Acier / Inox
  • INOX
  • RoHS

Délai: 1-2 semaines Toutes les tailles et variantes de GN 206.1

🔒 Prix, stock en temps réel & téléchargements CAO

Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.

Se connecter Demander un compte

Caractéristiques techniques

Code
GN 206.1-32-M16
d1
32
d2
M 16
a
15
b
22
h1
22
h2 ≈
68.5
l ≈
109
395

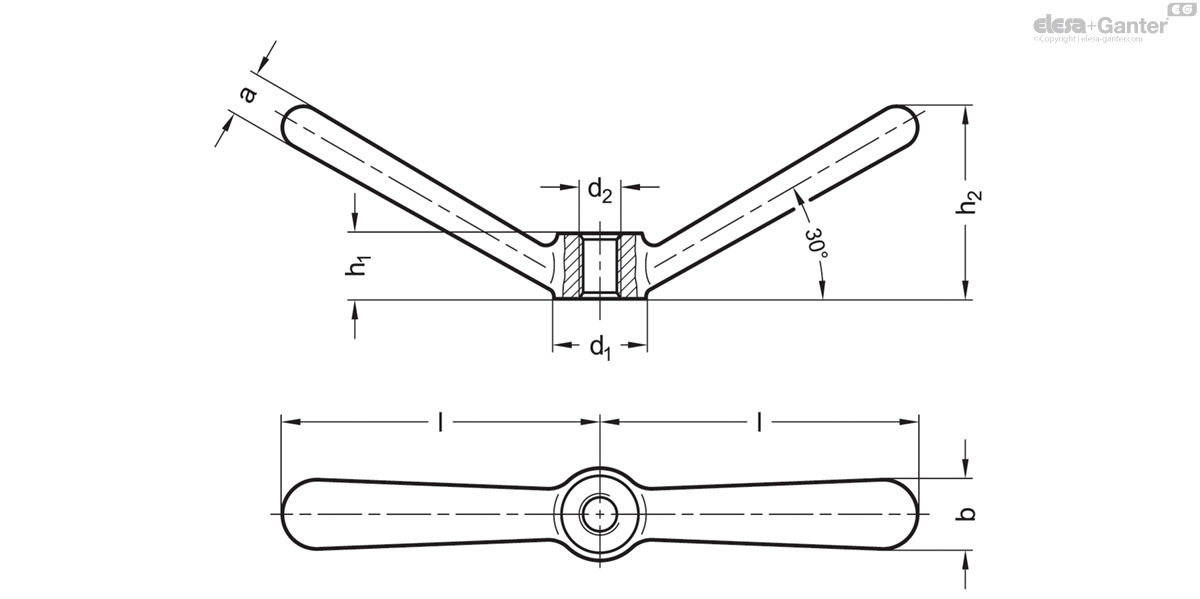

206.1-32 M 16 drawing

Cast iron

  • Fettled
  • Contact faces machined

Stainless steel precision casting AISI CF-8 NI

  • Fettled
  • Contact faces machined
  • Clamp nuts with double lever GN 206.1, powder coated
