162-B16-2-NI GN 162-NI Acier inoxydable

162-B16-2-NI

GN 162-NI Acier inoxydable

Aluminium / Acier inoxydable , avec 4 trous de montage
  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png

En stock Toutes les tailles et variantes de GN 162

🔒 Prix, stock en temps réel & téléchargements CAO

Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.

Se connecter Demander un compte

Caractéristiques techniques

Code
GN 162-B16-2-NI
d1
Bore
B 16
d2
5.5
k Clamping length
40
l1
34.5
l2
25
t
7
x1
50
x2
38
y1
50
y2
38
z
Screw location
M6-20
85

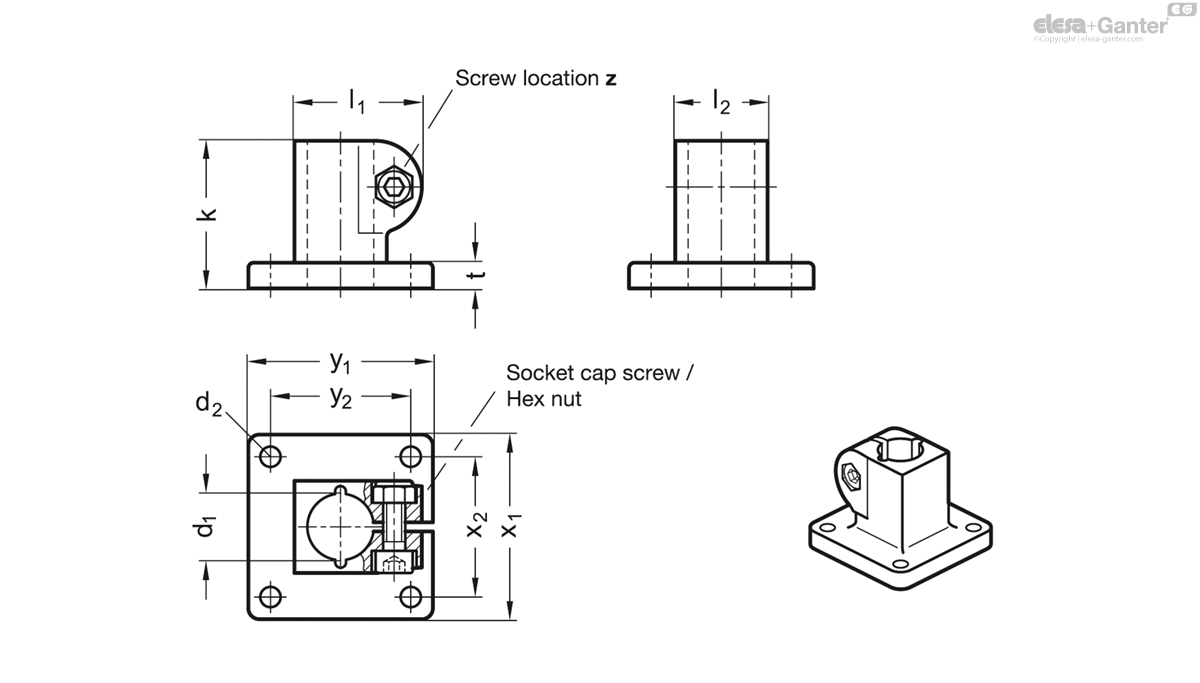

162-B16-2-NI drawing

Identification No.

No. 2: With stainless steel socket cap screw DIN 912

Aluminum

  • Powder coated

Black, RAL 9005, textured finish SW

  • Plain, matte shot-blasted BL

Stainless steel AISI CF-8 NI

Matte shot-blasted

Socket cap screws DIN 912

Stainless Steel AISI 304

Hex nuts DIN 985

Stainless Steel AISI 304

Self-locking via polyamide ring

The clamping bore of base plate connector clamps GN 162 is mechanically machined and designed for construction tubes GN 990 or DIN 2391, DIN 2395 and DIN 2462.

At the screw location z, the socket cap screw reduces the bore cross-section for clamping.
