112.1-80-S8
GN 112.1 Manivelle équilibrée
Zinc ce moulage
Délai: 1-2 semaines Toutes les tailles et variantes de GN 112.1
🔒 Prix, stock en temps réel & téléchargements CAO
Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.
Se connecter Demander un compte

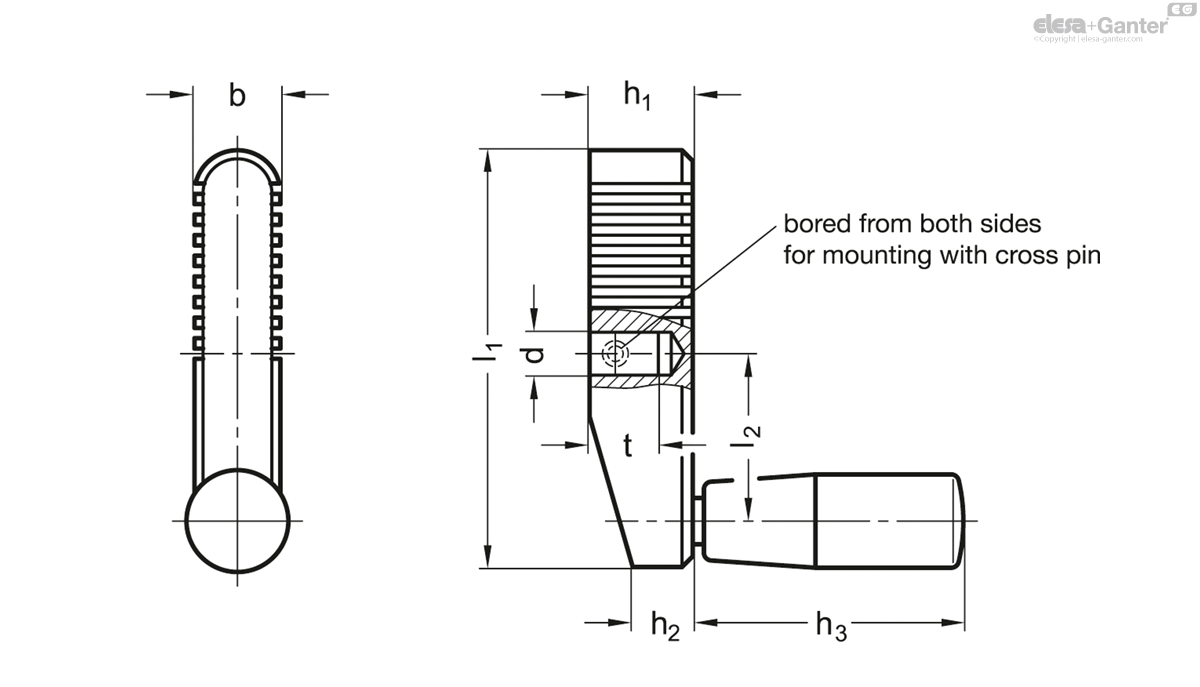

Fiche technique
Caractéristiques techniques
- Code
- GN 112.1-80-S8
- l1
- 80
- d H7
- S 8
- b
- 18
- h1
- 21
- h2
- 12.5
- h3 ≈
- 52.5
- l2
- 31
- t min.
- 12
- Ø Handle
- 21
- 170
Body
Zinc die casting
plastic coated
black, textured finish
Cylindrical Revolving handles GN 598
- Plastic, technopolymer, black matt
- Spindle steel, zinc plated, blue passivated
Control handles GN 112.1 allow fine adjustment.
They are connected to a shaft by means of a cross pin. To simplify the installation threre is a centred drilling on both sides.
