608-6-14

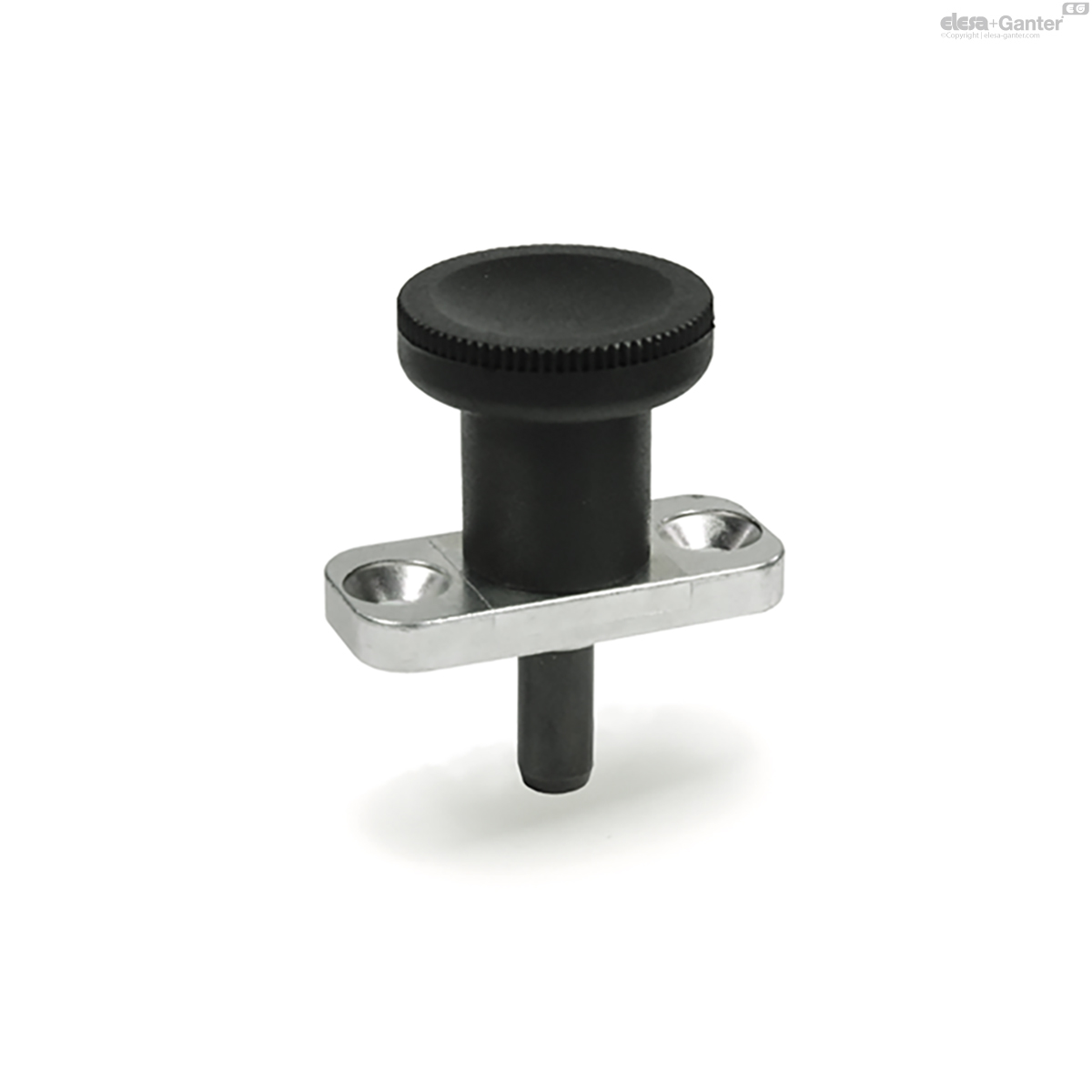

GN 608 Doigts d'indexation
sans position de repos
Délai: 1-2 semaines Toutes les tailles et variantes de GN 608
🔒 Prix, stock en temps réel & téléchargements CAO
Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.
Se connecter Demander un compte
Fiche technique

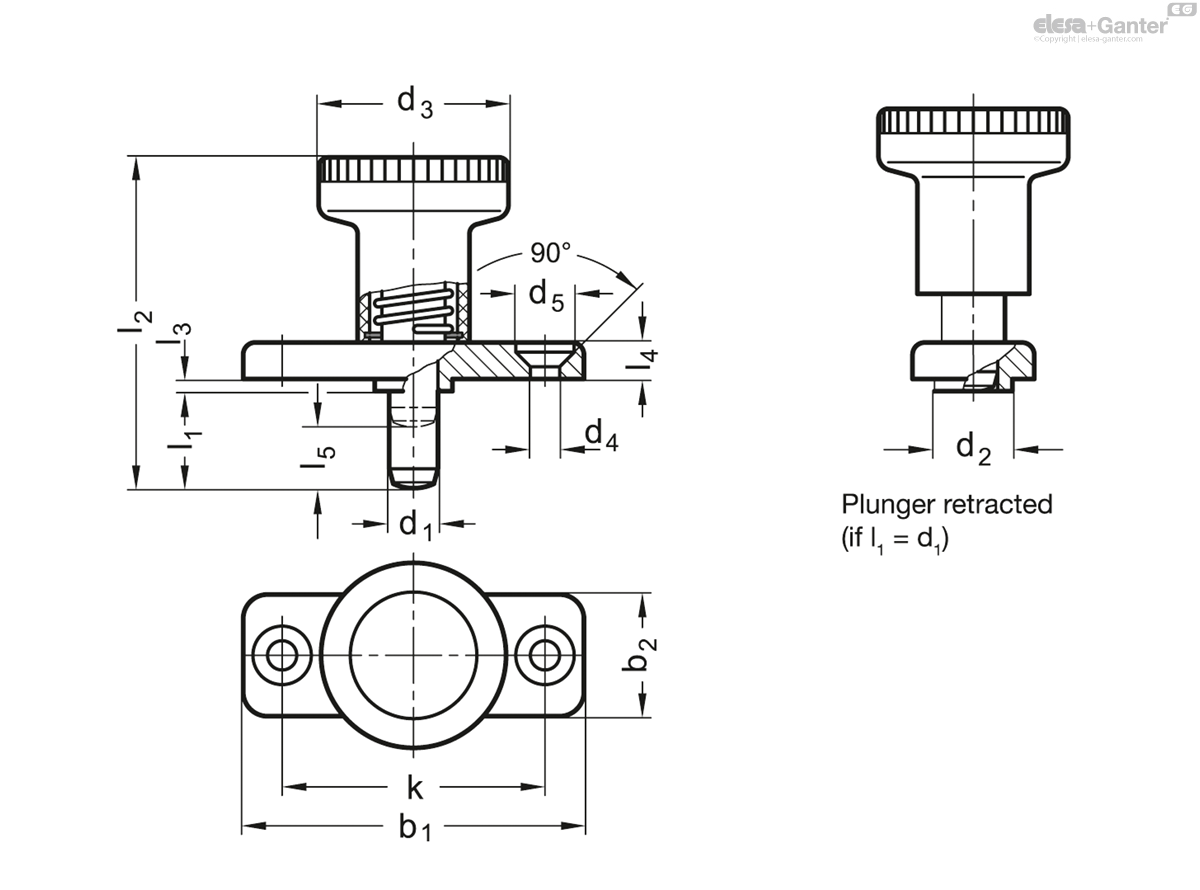

Caractéristiques techniques
- Code
- GN 608-6-14
- d1 Pin -0.02/-0.05 Bore H7
- 6
- l1
- 14
- b1
- 40
- b2
- 18
- d2 -0.02/-0.1
- 10
- d3
- 25
- d4
- 4.3
- d5
- 8.3
- k
- 30
- l2
- 45
- l3 -0.15
- 2.5
- l4
- 4.5
- l5
- 6
- Spring load in N ≈
initial - 9
- Spring load in N ≈
end - 25
- Axial load in N
- 400
- 38
Guide
Zinc die casting
zinc plated, blue passivated
Knob
Plastic (Polyamide PA)
- black, matt
- not removable
Pin
Steel, hardened
Single components Steel / Brass
Indexing plungers GN 608 are distinguished for their small dimensions.
