CMM-AL-50-SH-5
CMM-AL Charnières
Aluminium
Délai: 1-2 semaines Toutes les tailles et variantes de CMM-AL
🔒 Prix, stock en temps réel & téléchargements CAO
Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.
Se connecter Demander un compte
Fiche technique
Caractéristiques techniques
- Code
- 428651
- L
- 50
- d3
- 5.5
- d4
- 11
- f
- 30
- H
- 12.5
- h1
- 6.5
- h2
- 6
- b1
- 17
- d
- 6
- 49
Material
Anodised aluminium, natural colour, matte finish.
Rotating pin
AISI 304 stainless steel.
Standard execution
Pass-through holes for countersunk head screws.

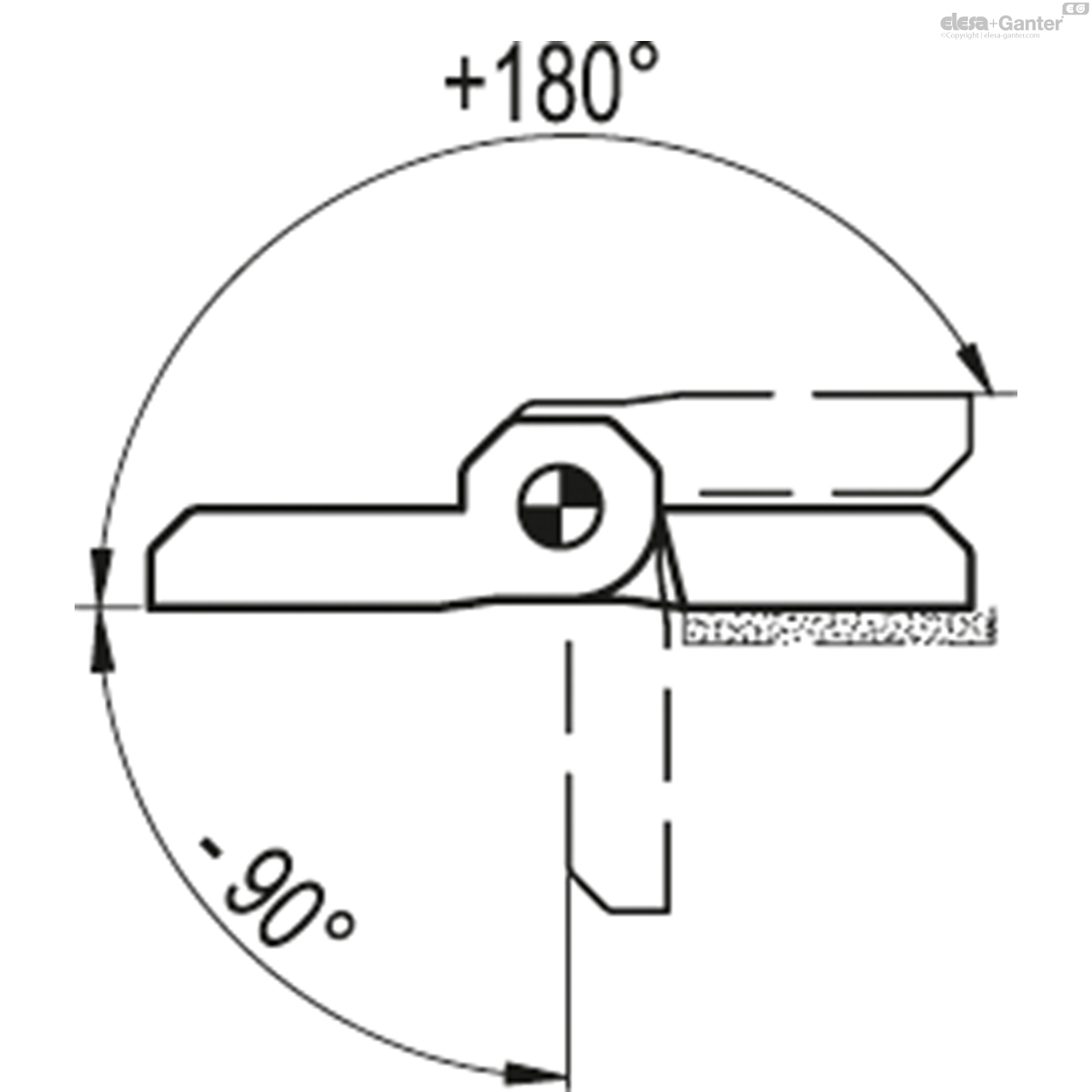

Rotation angle (approximate value)
Max 270° (-90° and +180° being 0° the condition where the two interconnected surfaces are on the same plane).
Do not exceed the rotation angle limit so as not to prejudice the hinge mechanical performance.
