Technical datasheet

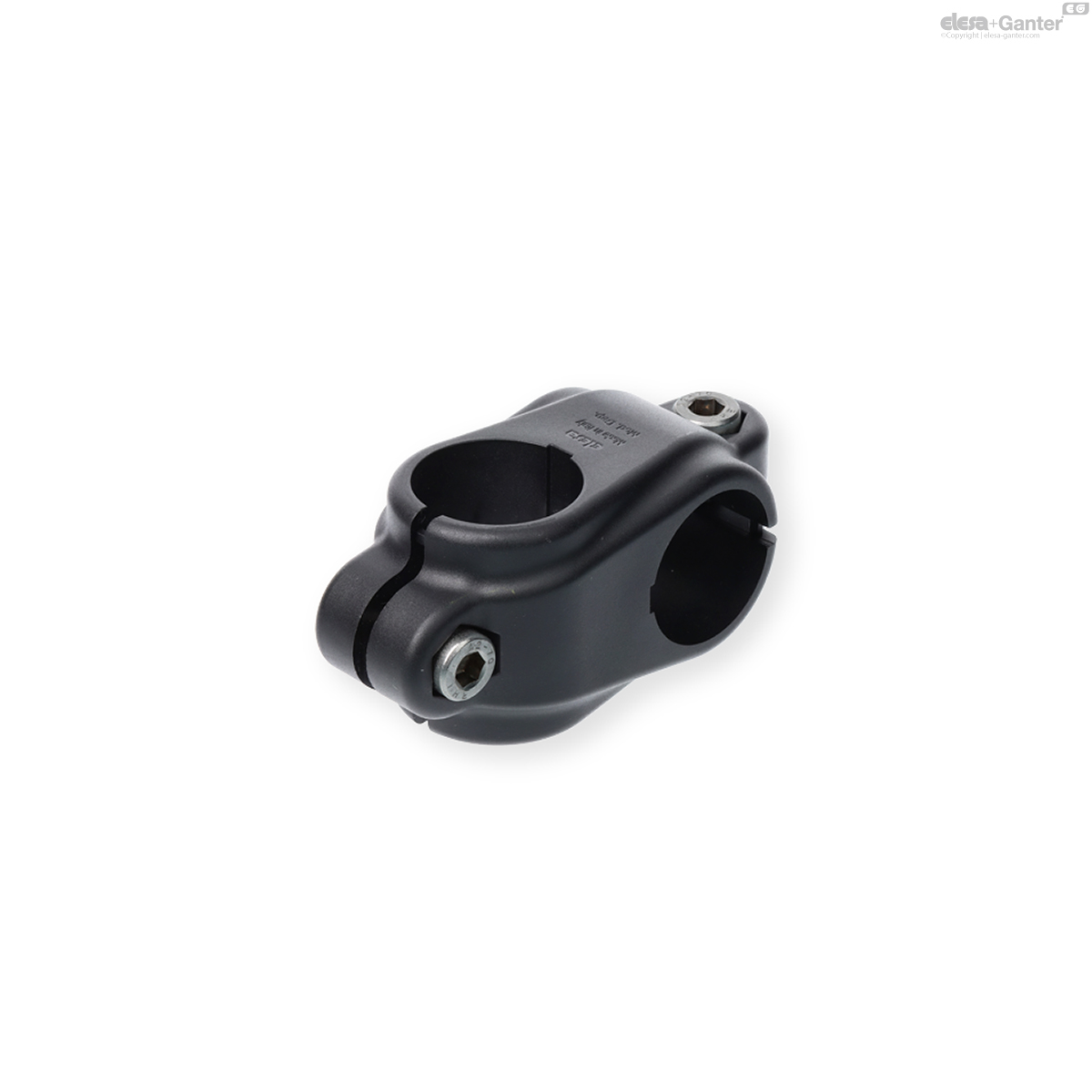

TCC-CRKreuz-Klemmverbinder
Kreuz-Klemmverbinder — C9 - Tiefschwarz (RAL 9005)
Kunststoff Thermoplast
# Empfohlenes Anzugsmoment für Befestigungsschrauben.* Schiebebelastung** Rotationswiderstand des Rohres
Kugelhalter
Glasfaserverstärkter Thermoplast (Polyamid PA), RAL 9005 (C9) schwarz oder grau RAL 7040 (C33), UV-beständig, matt.
Schrauben und Muttern (beigestellt)
Zylinderkopfschraube aus Edelstahl (1.4301) mit Innensechskant und Anti-Seize.
Selbstsichernde Muttern aus Edelstahl (1.4301).
Eigenschaften

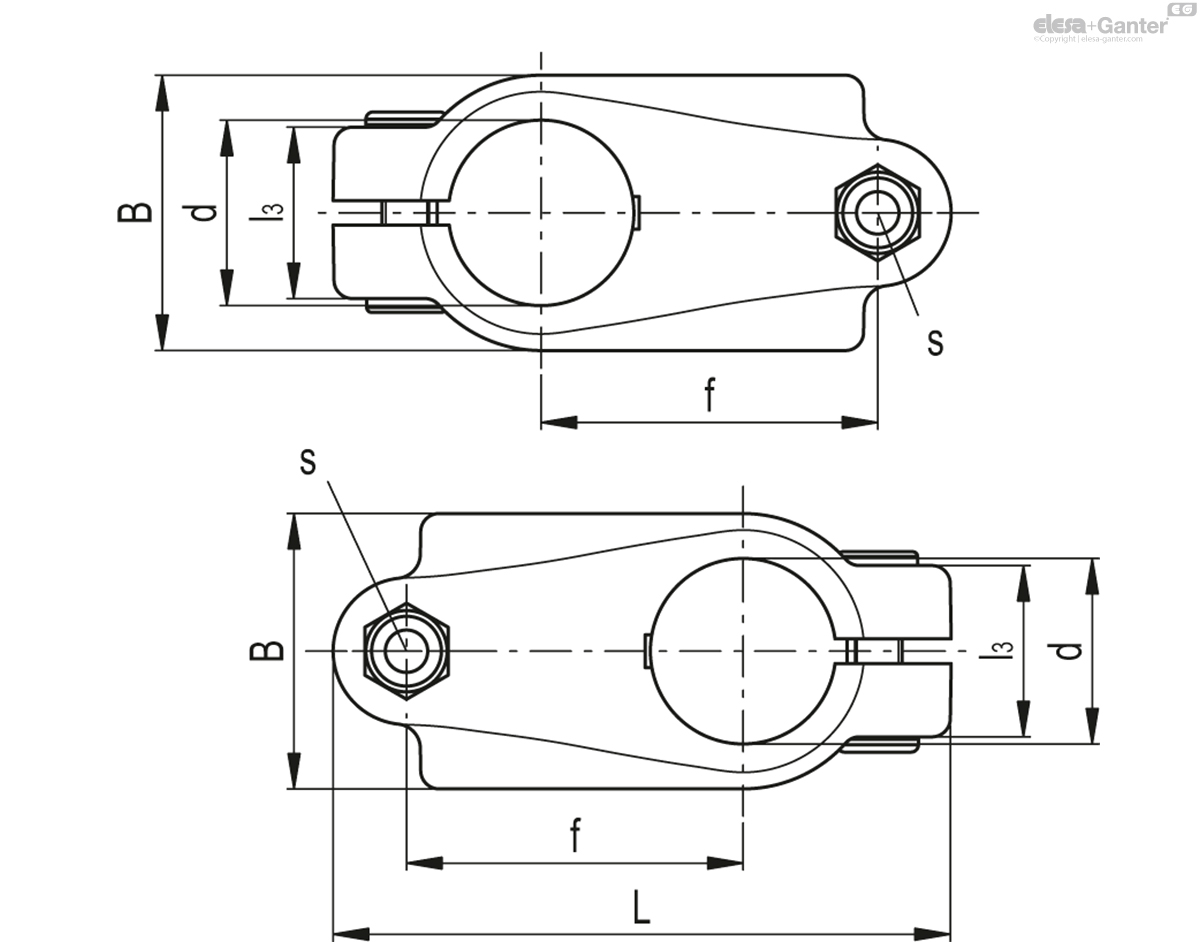

Klemmverbinder für Rohre mit einem Durchmesser von 18 ± 0,2 mm und 30 ± 0,2 mm.
Für Rohre mit kleinerem Durchmesser kann die Reduzierbuchse TCC-A verwendet werden (separat zu bestellen).

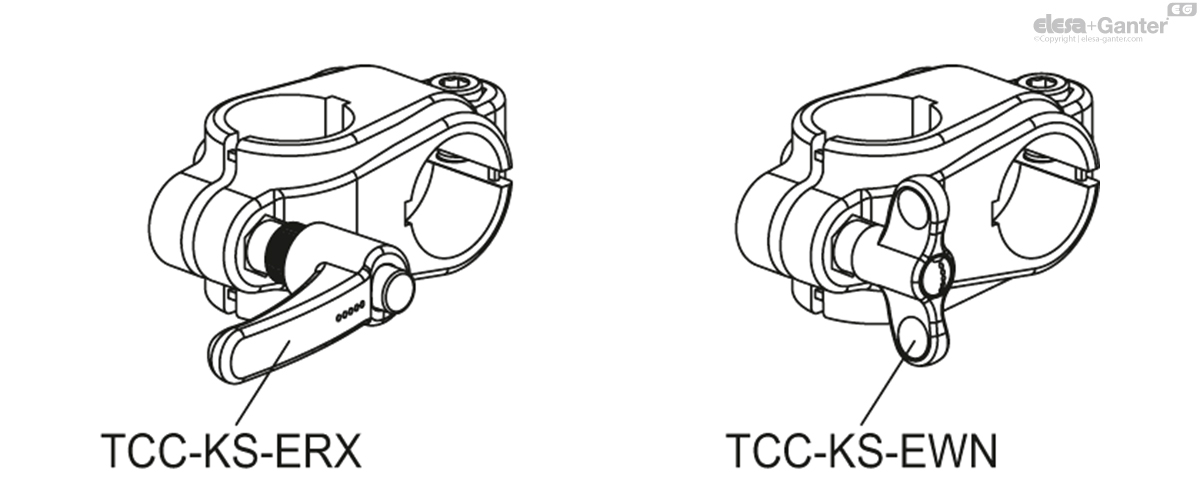

Die „s“-Gewindestifte können ersetzt werden durch das Set TCC-KS.
Technische Daten

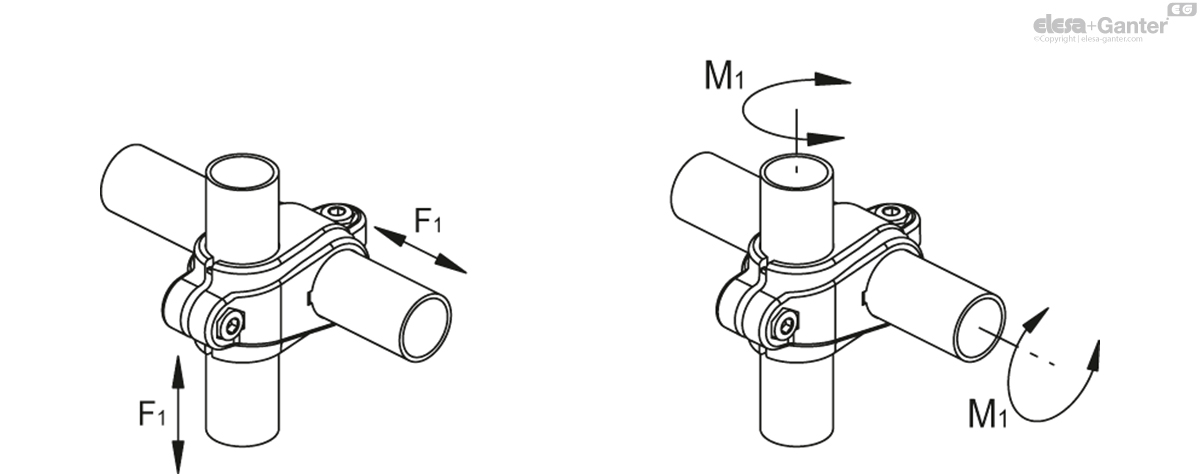

Die in der Tabelle angegebenen Widerstandswerte wurden in Labortests bei Umgebungstemperatur gemessen, wobei die Schrauben mit dem empfohlenen Drehmoment „C#“ angezogen wurden.
