GN-927-BExzenterspanner

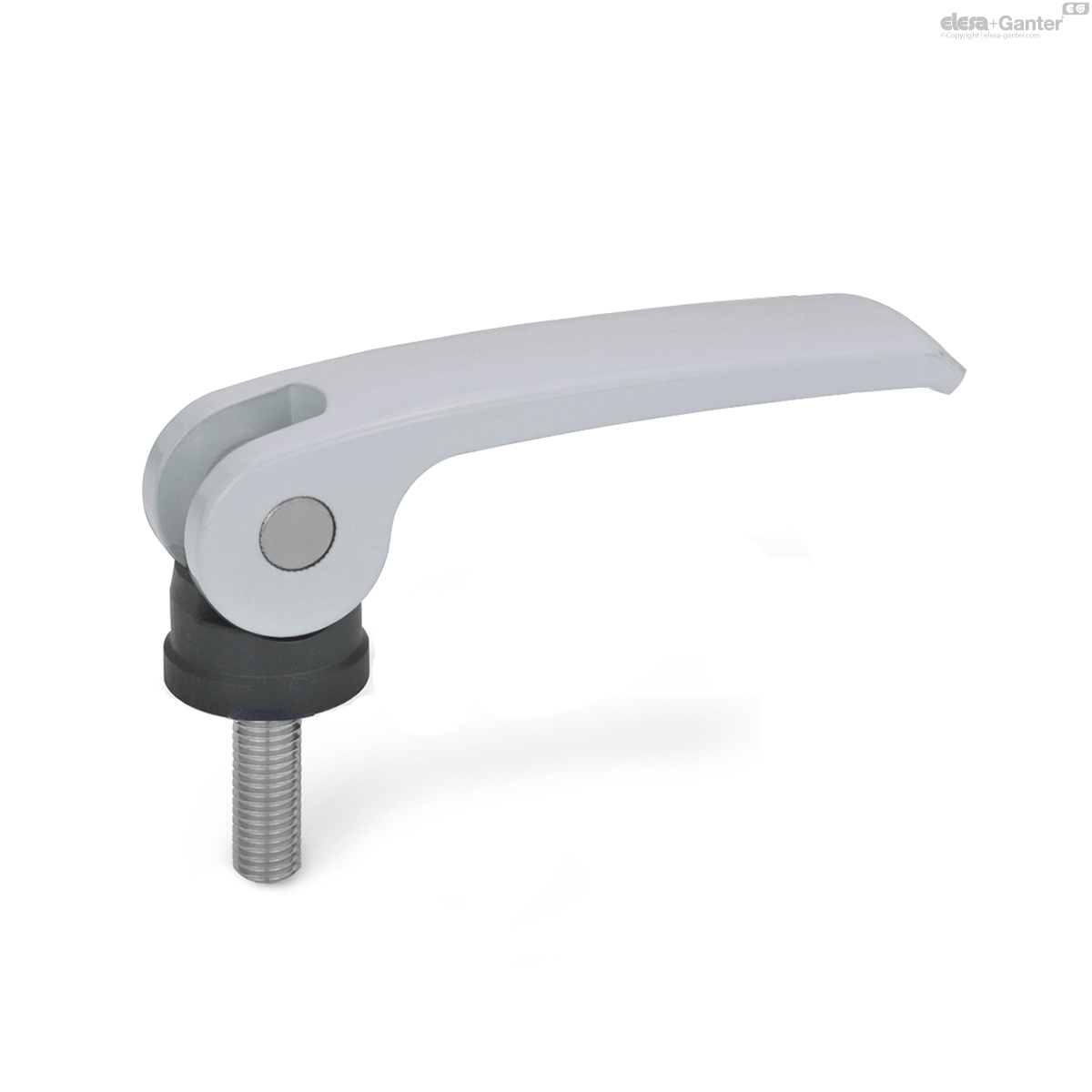

mit Schraube, Kunststoff-Auflagescheibe ohne Stellmutter

Hebel Zink-Druckguss, Auflagescheibe Kunststoff, mit Innengewinde / mit Schraube

  • Icons/__logo__RoHS__.png
pdf Other documents
mit Schraube, Kunststoff-Auflagescheibe ohne Stellmutter
mit Schraube, Kunststoff-Auflagescheibe ohne Stellmutter
mit Schraube, Kunststoff-Auflagescheibe ohne Stellmutter
GN-927-B
mit Schraube, Kunststoff-Auflagescheibe ohne Stellmutter
GN 927-A
mit Innengewinde, Kunststoff-Auflagescheibe mit Stellmutter
GN-927-A
mit Schraube, Kunststoff-Auflagescheibe mit Stellmutter
GN 927-B
mit Innengewinde, Kunststoff-Auflagescheibe ohne Stellmutter
R - RAL 3000
B - RAL 9005
O - RAL 2004
S - RAL 9006

GN-927-B

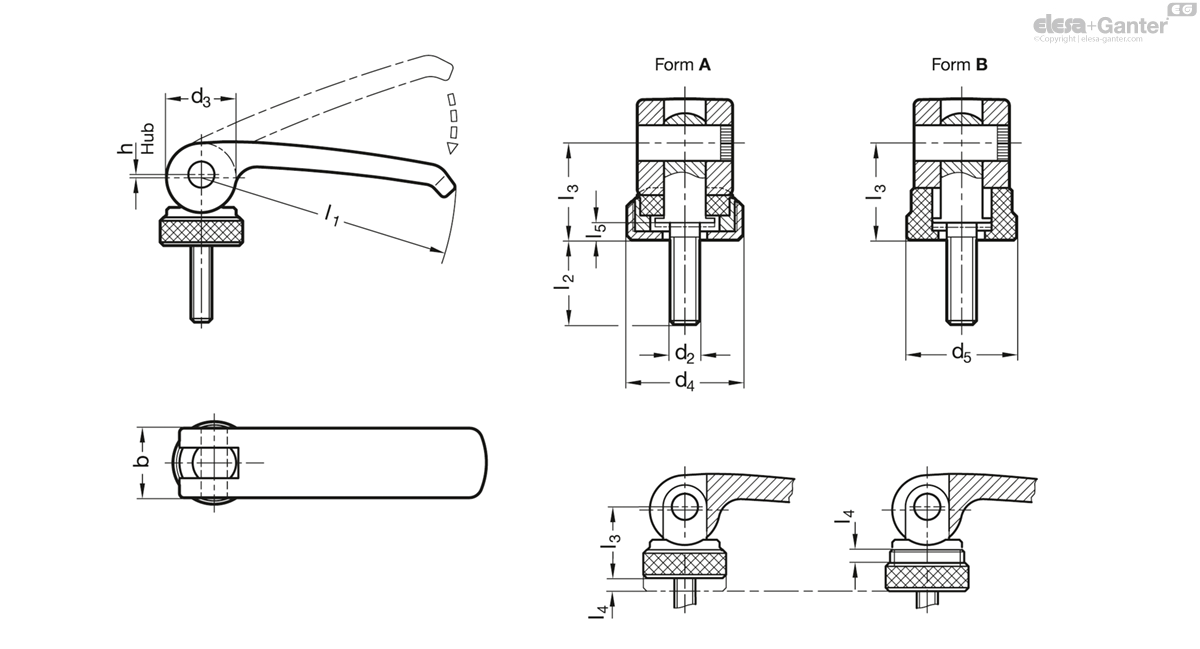

Katalog
l1
d2
l2 in Spannstellung
b
d3
d5
h Stroke at 90° lever movement
l3 In clamping position
l5 In clamping position
GN 927-44-M4-12-B-S
44
M 4
12
12
12
14
0.5
13.2
2.2
24
GN 927-44-M4-16-B-S
44
M 4
16
12
12
14
0.5
13.2
2.2
26
GN 927-44-M4-20-B-S
44
M 4
20
12
12
14
0.5
13.2
2.2
26
GN 927-44-M4-25-B-S
44
M 4
25
12
12
14
0.5
13.2
2.2
26
GN 927-44-M4-30-B-S
44
M 4
30
12
12
14
0.5
13.2
2.2
27
GN 927-44-M5-12-B-S
44
M 5
12
12
12
14
0.5
13.2
2.2
26
GN 927-44-M5-16-B-S
44
M 5
16
12
12
14
0.5
13.2
2.2
26
GN 927-44-M5-20-B-S
44
M 5
20
12
12
14
0.5
13.2
2.2
27
GN 927-44-M5-25-B-S
44
M 5
25
12
12
14
0.5
13.2
2.2
27
GN 927-44-M5-30-B-S
44
M 5
30
12
12
14
0.5
13.2
2.2
28
GN 927-44-M5-35-B-S
44
M 5
35
12
12
14
0.5
13.2
2.2
29
GN 927-44-M5-40-B-S
44
M 5
40
12
12
14
0.5
13.2
2.2
29
GN 927-63-M5-16-B-S
63
M 5
16
16
16
18.5
0.75
16.3
3
56
GN 927-63-M5-20-B-S
63
M 5
20
16
16
18.5
0.75
16.3
3
55
GN 927-63-M5-25-B-S
63
M 5
25
16
16
18.5
0.75
16.3
3
56
GN 927-63-M5-30-B-S
63
M 5
30
16
16
18.5
0.75
16.3
3
56
GN 927-63-M5-35-B-S
63
M 5
35
16
16
18.5
0.75
16.3
3
56
GN 927-63-M5-40-B-S
63
M 5
40
16
16
18.5
0.75
16.3
3
56
GN 927-63-M5-50-B-S
63
M 5
50
16
16
18.5
0.75
16.3
3
56
GN 927-63-M6-16-B-S
63
M 6
16
16
16
18.5
0.75
16.3
3
56
GN 927-63-M6-20-B-S
63
M 6
20
16
16
18.5
0.75
16.3
3
56
GN 927-63-M6-25-B-S
63
M 6
25
16
16
18.5
0.75
16.3
3
56
GN 927-63-M6-30-B-S
63
M 6
30
16
16
18.5
0.75
16.3
3
60
GN 927-63-M6-35-B-S
63
M 6
35
16
16
18.5
0.75
16.3
3
60
GN 927-63-M6-40-B-S
63
M 6
40
16
16
18.5
0.75
16.3
3
59
GN 927-63-M6-50-B-S
63
M 6
50
16
16
18.5
0.75
16.3
3
60
GN 927-82-M6-20-B-S
82
M 6
20
20
20
22.5
1
19.5
3.7
122
GN 927-82-M6-25-B-S
82
M 6
25
20
20
22.5
1
19.5
3.7
12
GN 927-82-M6-30-B-S
82
M 6
30
20
20
22.5
1
19.5
3.7
122
GN 927-82-M6-35-B-S
82
M 6
35
20
20
22.5
1
19.5
3.7
122
GN 927-82-M6-40-B-S
82
M 6
40
20
20
22.5
1
19.5
3.7
122
GN 927-82-M6-50-B-S
82
M 6
50
20
20
22.5
1
19.5
3.7
122
GN 927-82-M6-60-B-S
82
M 6
60
20
20
22.5
1
19.5
3.7
122
GN 927-82-M8-20-B-S
82
M 8
20
20
20
22.5
1
19.5
3.7
122
GN 927-82-M8-25-B-S
82
M 8
25
20
20
22.5
1
19.5
3.7
100
GN 927-82-M8-30-B-S
82
M 8
30
20
20
22.5
1
19.5
3.7
107
GN 927-82-M8-35-B-S
82
M 8
35
20
20
22.5
1
19.5
3.7
108
GN 927-82-M8-40-B-S
82
M 8
40
20
20
22.5
1
19.5
3.7
110
GN 927-82-M8-50-B-S
82
M 8
50
20
20
22.5
1
19.5
3.7
120
GN 927-82-M8-60-B-S
82
M 8
60
20
20
22.5
1
19.5
3.7
120
GN 927-101-M8-20-B-S
101
M 8
20
25
26
27
1.5
25.3
4.8
199
GN 927-101-M8-25-B-S
101
M 8
25
25
26
27
1.5
25.3
4.8
200
GN 927-101-M8-30-B-S
101
M 8
30
25
26
27
1.5
25.3
4.8
201
GN 927-101-M8-35-B-S
101
M 8
35
25
26
27
1.5
25.3
4.8
203
GN 927-101-M8-40-B-S
101
M 8
40
25
26
27
1.5
25.3
4.8
208
GN 927-101-M8-50-B-S
101
M 8
50
25
26
27
1.5
25.3
4.8
208
GN 927-101-M8-60-B-S
101
M 8
60
25
26
27
1.5
25.3
4.8
210
GN 927-101-M10-20-B-S
101
M 10
20
25
26
27
1.5
25.3
4.8
205
GN 927-101-M10-25-B-S
101
M 10
25
25
26
27
1.5
25.3
4.8
204
GN 927-101-M10-30-B-S
101
M 10
30
25
26
27
1.5
25.3
4.8
207
GN 927-101-M10-35-B-S
101
M 10
35
25
26
27
1.5
25.3
4.8
208
GN 927-101-M10-40-B-S
101
M 10
40
25
26
27
1.5
25.3
4.8
215
GN 927-101-M10-50-B-S
101
M 10
50
25
26
27
1.5
25.3
4.8
215
GN 927-101-M10-60-B-S
101
M 10
60
25
26
27
1.5
25.3
4.8
224
  • Icons/__logo__IF__.png

Form

  • A: Kunststoff-Auflagescheibe mit Stellmutter
  • B: Kunststoff-Auflagescheibe ohne Stellmutter

Hebel

Zink-Druckguss

kunststoffbeschichtet

(abriebfestes Epoxyharz)

  • schwarz, RAL 9005 B
  • orange, RAL 2004 O
  • rot, RAL 3000 R
  • silber, RAL 9006 S

Achse

Edelstahl 1.4305

chemisch vernickelt

Zugmutter / Zugschraube / Stellmutter

Stahl

verzinkt, blau passiviert

Auflagescheibe

Kunststoff, glasfaserverstärkt

  • Polyacetal (POM) bei Form A
  • Polyamid (PA) bei Form B

Exzenterspanner GN 927 werden zum schnellen Spannen und Lösen eingesetzt. Dabei erlauben sie anders als beim Klemmen über ein Gewinde, ein drehmomentfreies Spannen.

Der Hebel ist so konstruiert, dass die Spannbewegung des Hebels über die max. Spannkraft hinaus nicht möglich ist. Es gibt keine losen Einzelteile, vielmehr sind alle Elemente lagegerecht miteinander verbunden.

Die Form A bietet folgende Vorteile:

Der Abstand zwischen dem Hebelexzenter und der Spannfläche ist über ein Feingewinde einstellbar, wodurch auf einfache Weise die Spannstellung mit der max. Spannkraft eingestellt werden kann. Gleichzeitig kann auch die Lage des Hebels bezüglich der Spannachse bestimmt werden.



Verwandte Produkte
mit Innengewinde, Kunststoff-Auflagescheibe mit Stellmutter

GN 927.3-A

Exzenterspanner Hebel Stahl, Auflagescheibe Kunststoff, mit Innengewinde / mit Schraube
mit Innengewinde, Kunststoff-Auflagescheibe mit Stellmutter

GN 927.4-A

Exzenterspanner Hebel Zink-Druckguss, Auflagescheibe Kunststoff, mit Innengewinde / mit Schraube
mit Innengewinde, Kunststoff-Auflagescheibe mit Stellmutter

GN 927.5-A

Exzenterspanner Hebel Edelstahl, Auflagescheibe Kunststoff, mit Innengewinde / mit Schraube
mit Innengewinde, Edelstahl-Auflagescheibe mit Stellmutter

GN 927.7-A

Exzenterspanner Edelstahl, mit Innen-/ Außengewinde
ohne Stellmutter, Achse mit verzinkter Stahl-Gewindebohrung

LAC-B

Exzenterspanner Kunststoff Thermoplast
