Technical datasheet
GN 8620.1Spannarme
Spannarme
für Kraftspanner GN 8620 / GN 8621, Aluminium
GN 8620.1
|
Katalog
|
für Kraftspanner

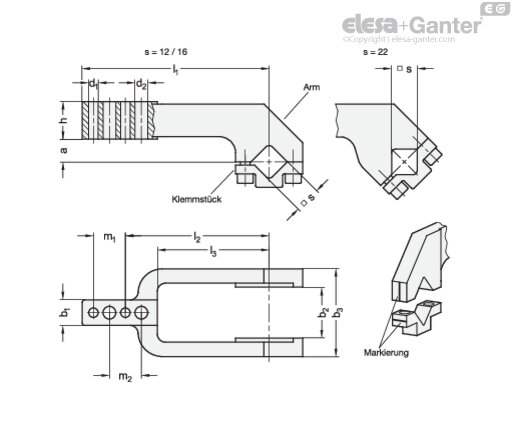

Größe |
s Vierkant
|
a ±0.1
Offset |
b1
|
b2
|
b3
|
d1 H7
|
d2
|
h ±0.1
|
l1 ±0.1
|
l2 ±0.1
|
l3
|
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
GN 8620.1-12-0-M-ALN
|
25
|
12
|
0
|
12
|
36
|
53
|
4
|
6.5
|
20
|
93
|
65
|
48
| |
|
GN 8620.1-16-15-M-ALN
|
40
|
16
|
15
|
16
|
34.5
|
55
|
6
|
7
|
22
|
117
|
90
|
70
| |
|
GN 8620.1-22-15-M-ALN
|
63
|
22
|
15
|
20
|
54
|
78
|
6
|
9
|
28
|
144
|
105
|
80
|
Form
- M: mittig
Spannarm
Aluminium, eloxiert, naturfarben ALN
Klemmstück
Stahl, verzinkt, blau passiviert
Zylinderschrauben ISO 4762
Stahl, brüniert
Unterlegscheiben ISO 7092
Stahl, verzinkt

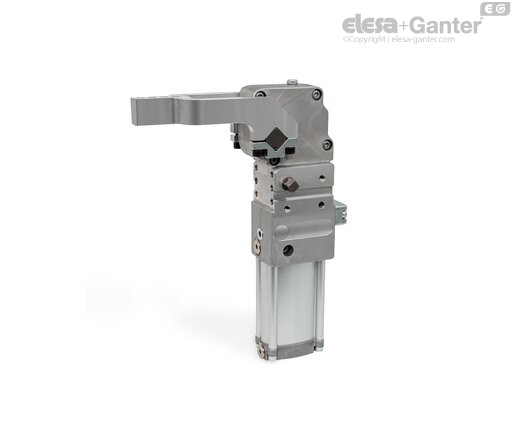

Spannarme GN 8620.1 werden in Kombination mit Kraftspannern GN 8620 / GN 8621 eingesetzt.
Die dabei möglichen Montagepositionen und der max. Schwenkwinkel der Spannarme gehen zusammen mit wichtigen Montagehinweisen aus den jeweiligen Kraftspanner-Normblättern hervor.
- Andrückschrauben
- DIN 6325 Zylinderstifte
