GN 8620-OKraftspanner
ohne Spannarm
Aluminium, pneumatisch
Other documents
-
Assets: Operating_Instruction_GN_8620,8621_DE.pdf
-
Assets: Application Examples Pneumatic Clamps_DE.pdf
-
Assets: DIN_ISO_286_ISO_Fundamental_Tolerances_DE.pdf
-
Assets: General Notes Pneumatic Clamps_DE.pdf
-
Assets: Overview of Types Pneumatic Clamps_DE.pdf
-
Assets: Technical Instructions GN8620 GN8621_DE.pdf
GN 8620-O
|
Katalog
|
Größe
(Kolben Ø) |
max. Spannmoment bei 5 bar in Nm
|
FS
Spannkraft bei r bei 5 bar in N ≈ |
FH
Haltekraft bei r in N |
a ±0.05
|
b1
|
b2
|
b3
|
b4
|
b5
|
d
|
h1 max.
|
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
GN 8620-25-O-P
|
25
|
50
|
530
|
800
|
33.5
|
53
|
34.5
|
46
|
34
|
36
|
G 1/8
|
210
| |
|
GN 8620-40-O-P
|
40
|
130
|
1110
|
3240
|
47
|
55
|
33.5
|
48
|
40
|
34.5
|
G 1/8
|
260
| |
|
GN 8620-63-O-P
|
63
|
390
|
2700
|
10410
|
71.5
|
78
|
51.5
|
53
|
46
|
54
|
G 1/4
|
332.5
|

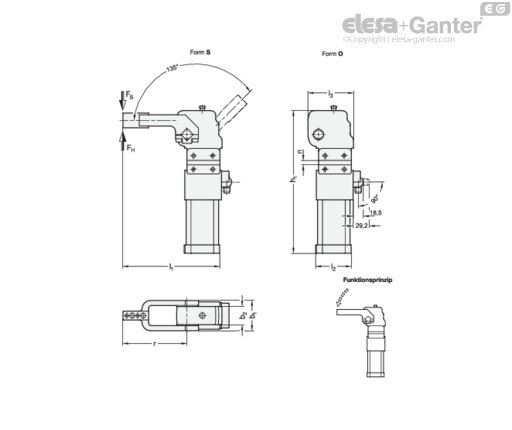

Form
- S: mit Spannarm
- O: ohne Spannarm
Schaltausgang
- P: PNP
Gehäuse
Aluminium
Vierkantwelle
Stahl, nitriert
Doppeltwirkender Zylinder
Druckbereich 2 bis 8 bar
Induktiver Sensor
Zink-Druckguss
Spannarm bei Form S
Aluminium, eloxiert, naturfarben
Klemmstück, Stahl, verzinkt, blau passiviert
Kraftspanner GN 8620 halten und positionieren z. B. Blechteile bei automatisierten Schweißprozessen oder greifen und fixieren Bauteile in Transfer- und Montagevorrichtungen. Der Spannarm überträgt die Spann- bzw. Haltekraft der pneumatisch betätigten Kniehebelmechanik auf das Werkstück. Die schnelle Schwenkbewegung ermöglicht kurze Taktzeiten. Die pneumatische Endlagendämpfung sorgt dabei für einen ruhigen und schonenden Lauf.
Der Öffnungswinkel des Spannarms kann von außen stufenlos eingestellt bzw. begrenzt werden. Die Endlagen werden mittels der internen Mechanik sensorisch erfasst und müssen nicht eingestellt werden. Die komplette Mechanik ist gekapselt im Aluminiumgehäuse untergebracht und so gegen Schmutz und Schweißspritzer geschützt. Das Gehäuse ist versteift und gewichtsoptimiert ausgelegt, hochwertige Nadellager und Gelenke im Inneren sorgen für eine lange Lebensdauer.
Bei der Befestigung müssen alle an der jeweiligen Seite vorhandenen Bohrungen für Befestigungsschrauben und Zylinderstifte verwendet werden. Bei seitlicher Befestigung kann alternativ zur Positionierung mit den Zylinderstiften eine Passfeder in der vorgesehenen Nut verwendet werden, um in Verbindung mit anwendungsseitigen Langlöchern eine parallele Verstellung zu ermöglichen.

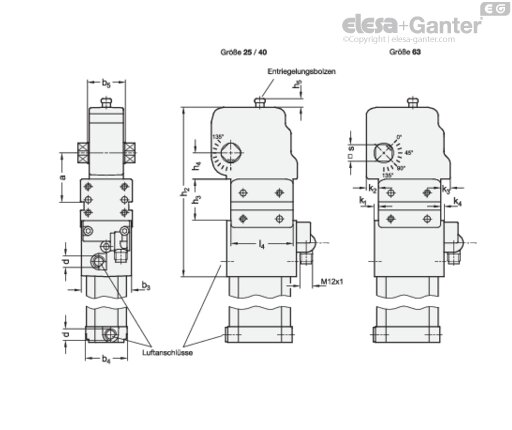

Die Luftanschlüsse befinden sich an der vorderen und hinteren Seite. Die nicht benötigten Anschlüsse werden mit mitgelieferten Verschlussschrauben verschlossen.
Die Angaben der Betriebsanleitung sind bei Montage, Inbetriebnahme und Gebrauch einzuhalten. Sie liegt dem Produkt bei und wird auf elesa-ganter.at digital bereitgestellt.
