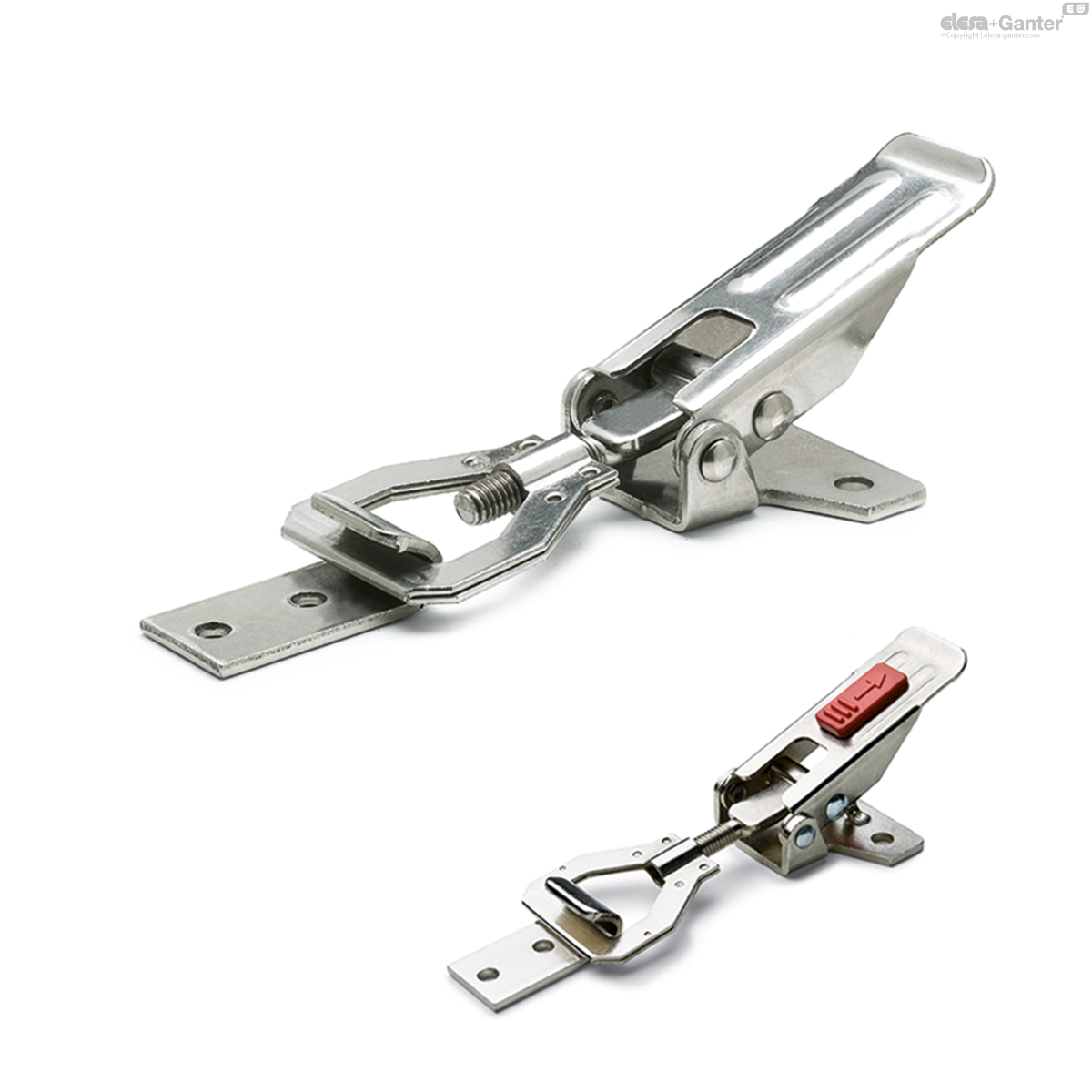

GN 761.1-STSpannverschlüsse
Stahl
Stahl / Edelstahl, mit Verriegelung
GN 761.1-ST
|
Katalog
|

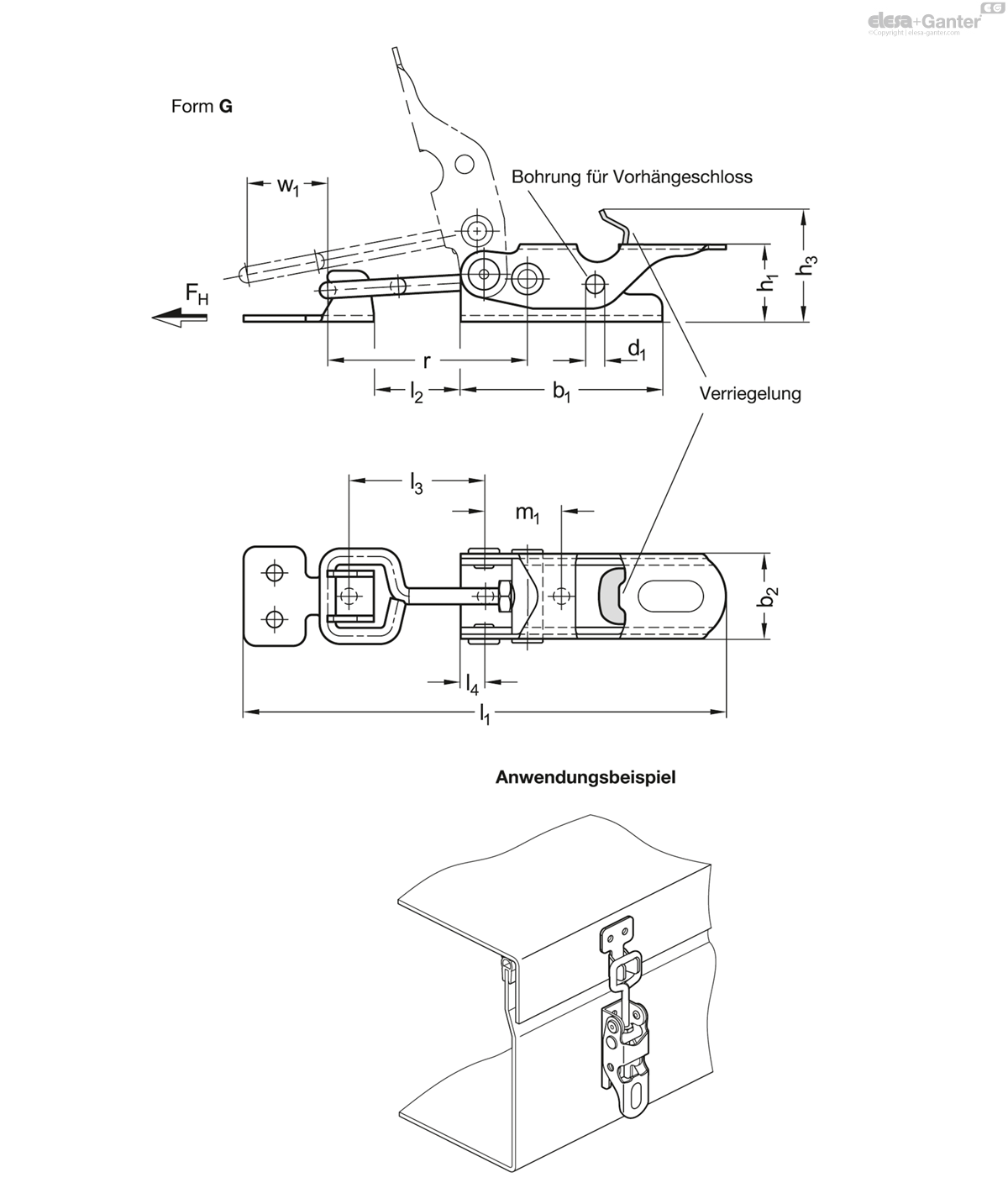

Size
|
FH in N
|
a
|
b1
|
b2
|
b3
|
b4
|
d1
|
d2
|
d3
|
h1
|
h2
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GN 761.1-100-G-ST
|
100
|
1000
|
8.3
|
52.5
|
21.5
|
24
|
29
|
5
|
M 5
|
4.2
|
18
|
13.3
|
|
GN 761.1-100-T-ST
|
100
|
1000
|
8.3
|
52.5
|
21.5
|
24
|
29
|
5
|
M 5
|
4.2
|
18
|
13.3
|
|
GN 761.1-200-G-ST
|
200
|
2000
|
10
|
65
|
27.5
|
32
|
42
|
6
|
M 6
|
5.2
|
25
|
16.4
|
|
GN 761.1-200-T-ST
|
200
|
2000
|
10
|
65
|
27.5
|
32
|
42
|
6
|
M 6
|
5.2
|
25
|
16.4
|
|
GN 761.1-300-G-ST
|
300
|
3000
|
12.7
|
81.5
|
31.5
|
38
|
52
|
8
|
M 8
|
6.2
|
32
|
20.7
|
|
GN 761.1-300-T-ST
|
300
|
3000
|
12.7
|
81.5
|
31.5
|
38
|
52
|
8
|
M 8
|
6.2
|
32
|
20.7
|

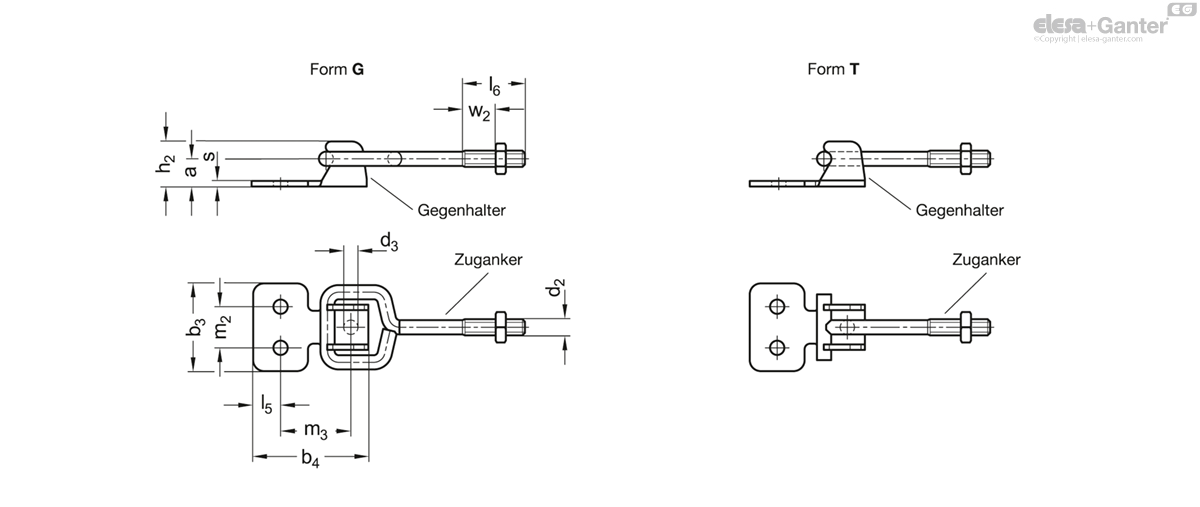

Form
- G: Zuganker mit Öse, mit Gegenhalter
- T: Zuganker mit T-Stück, mit Gegenhalter
Ausführung in Stahl ST

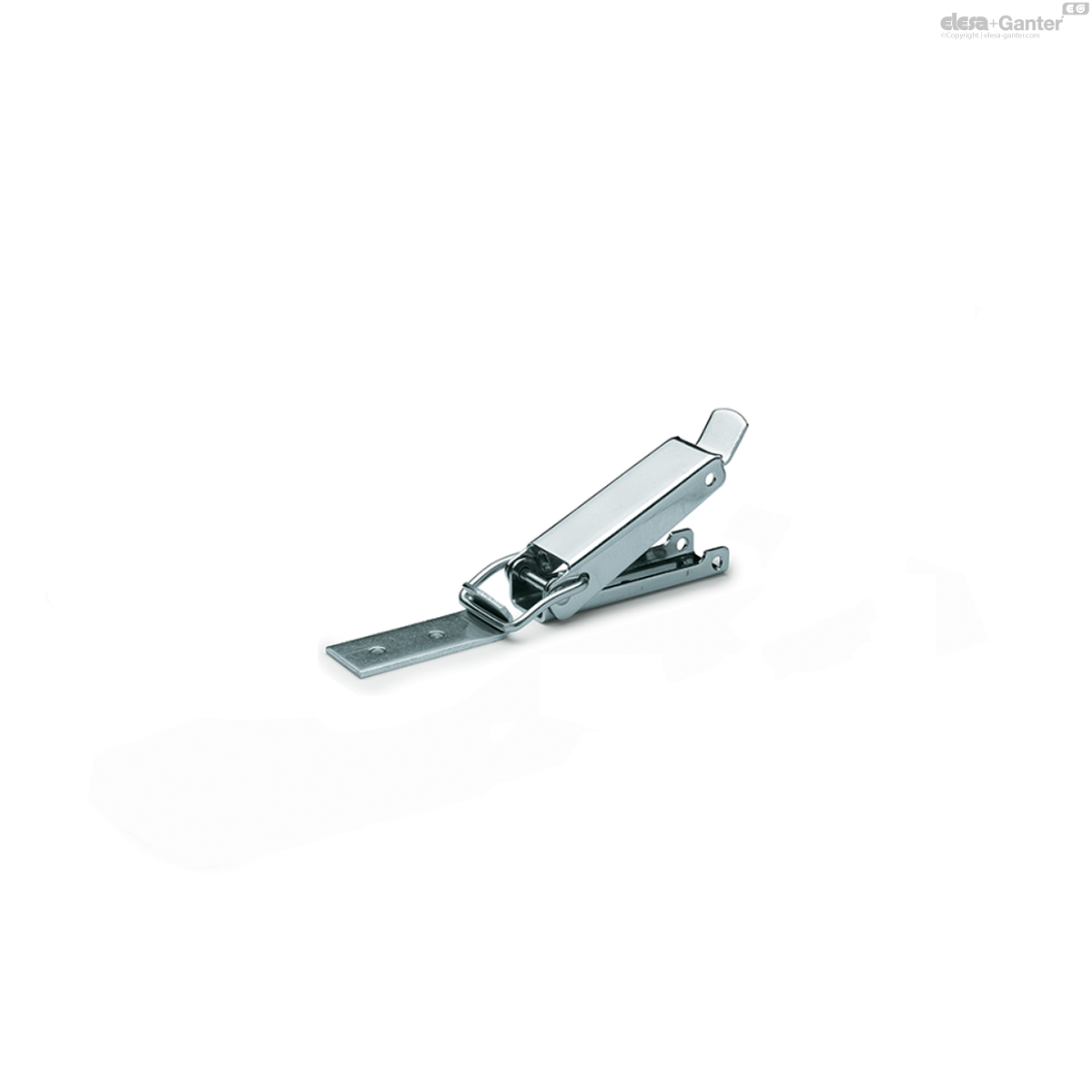

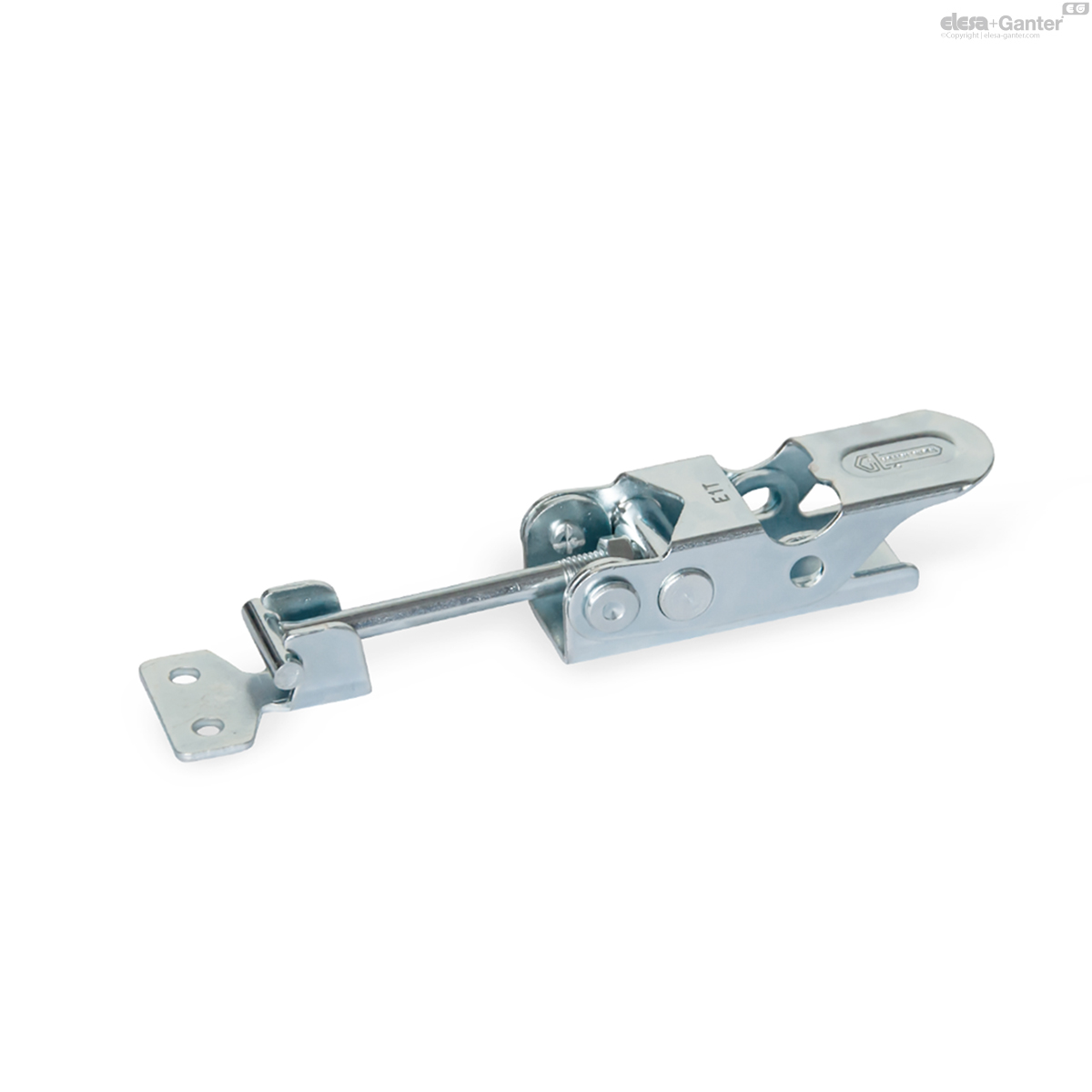

Stahl, verzinkt, blau passiviert
Ausführung in Edelstahl nichtrostend NI

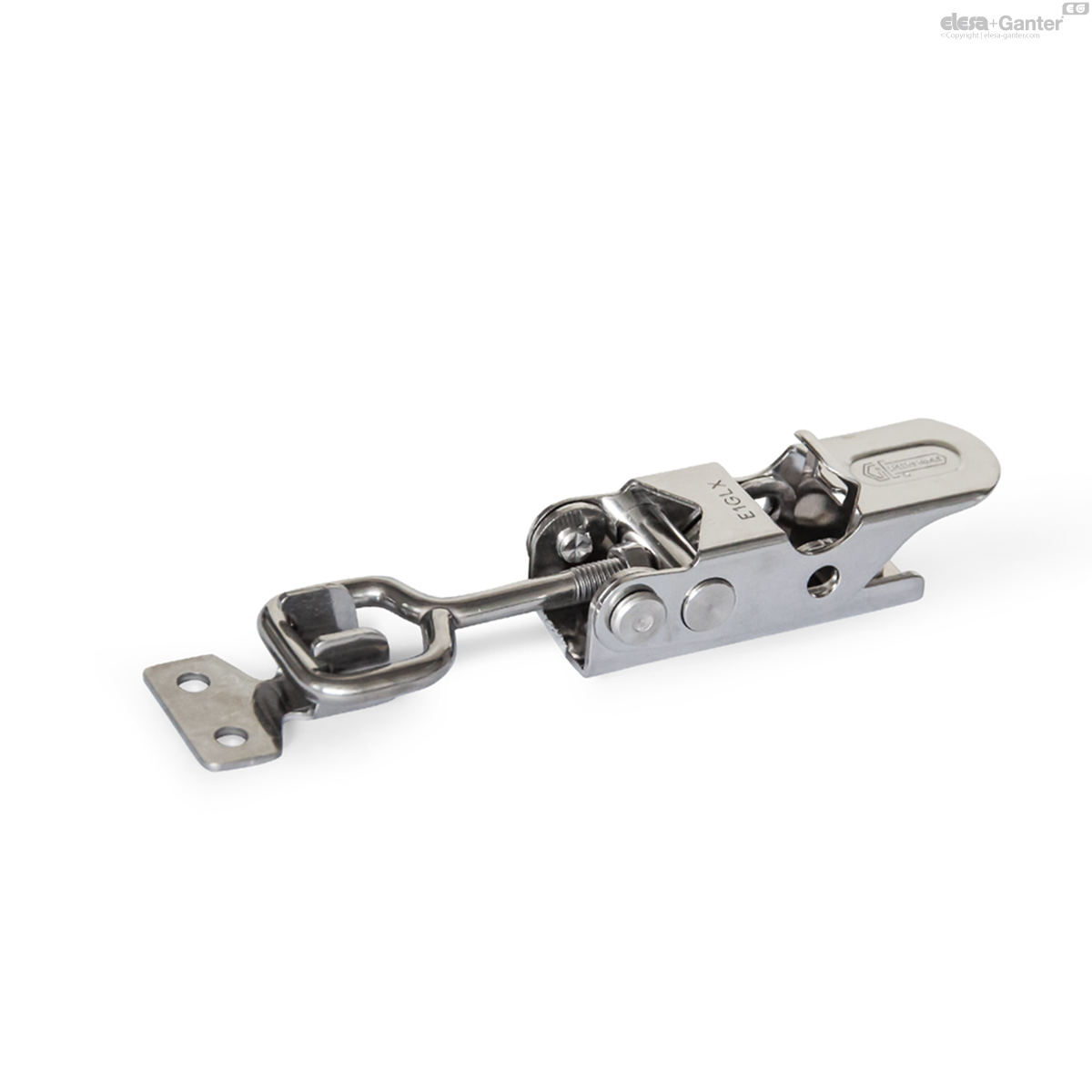

Edelstahl nichtrostend, 1.4301
Spannverschlüsse GN 761.1 sind besonders für das schnelle Verschließen und Befestigen von Klappen, Behälterdeckeln und Kisten geeignet.
Wird der Betätigungshebel geschlossen, bewegt sich der Zuganker aufgrund der exzentrischen Anordnung der Ankerachse in Richtung des Gegenhalters. Am Ende des Hebelwegs hat die Ankerachse den Exzentertotpunkt überschritten und hält dadurch den Spannverschluss selbsttätig geschlossen.
Bei Spannverschlüssen GN 761.1 mit Verriegelung schnappt beim Schließen des Betätigungshebels ein Sicherungshaken am Grundkörper formschlüssig ein. So wird ein unbedachtes oder durch Vibrationen verursachtes Lösen aus der Spannstellung verhindert. Zum Öffnen wird der Sicherungshaken per Einhandbedienung entriegelt
Die Zuganker der Spannverschlüsse sind entlang des Verstellwegs w2 justierbar. Der Gegenhalter gehört zum Lieferumfang.
