GN 709.25-BEdelstahl-Pendelelemente

Druckfläche plan

mit Innengewinde

  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png
Druckfläche plan
Druckfläche plan
Druckfläche plan
GN 709.25-B
Druckfläche plan
Druckfläche plan, mit selbsttätiger Rückstellung
GN 709.25-BR
Druckfläche plan, mit selbsttätiger Rückstellung

GN 709.25-B

Zurücksetzen
Katalog

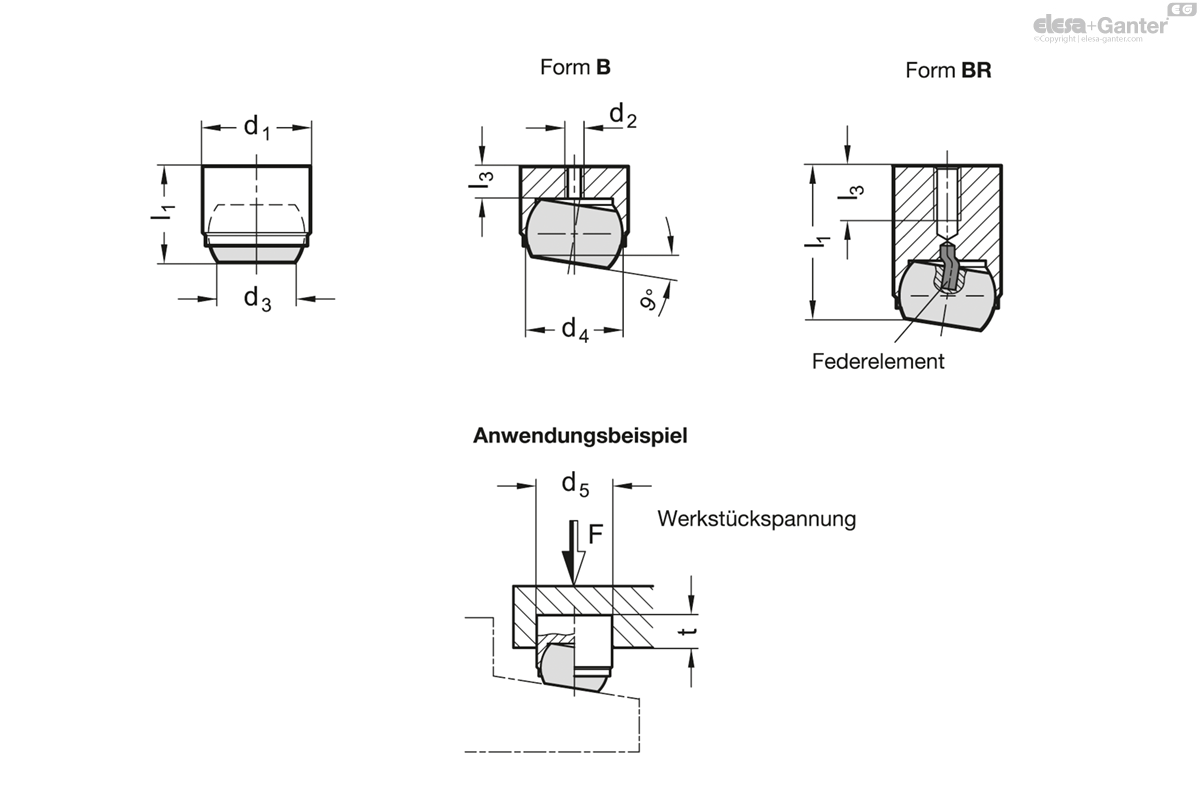

d1 n6
d2
d3
d4
d5 H7
l1 ±0.02
l3 max.
t min. For max.
static load
Static load
max. in kN
GN 709.25-12-B
12
M 3
7.2
10
12
11
3.2
6
10
8
GN 709.25-18-B
18
M 4
10.5
16
18
17
4
8
25
29
GN 709.25-28-B
28
M 5
20
25
28
25
5.5
13
90
107

Form

  • B: Druckfläche plan
  • BR: Druckfläche plan, mit selbsttätiger Rückstellung

Edelstahl nichtrostend 1.4057

vergütet

Kugel

Edelstahl nichtrostend, 1.3541

vernickelt

Federelement

Kunststoff (PUR)

(Formen BR)

Pendelelemente GN 709.25 werden als bewegliche Auflagen oder Druckstücke zum Spannen von Werkstücken verwendet. !from duplication! Sie können auch als Anschlag eingesetzt werden.

Bei Pendelelementen mit selbsttätiger Rückstellung schwenkt die Auflagefläche nach dem Spannen zurück in die Ausgangslage. Somit wird verhindert, dass beim Einlegen des Werkstückes die Kugel in einer schrägen Position verklemmt werden kann.

Die Kugel lässt sich max. 9° verdrehen; gegen weiteres Verdrehen ist sie gesichert.

  • Hartmetallkugel mit geriffelter Druckfläche
