Technical datasheet

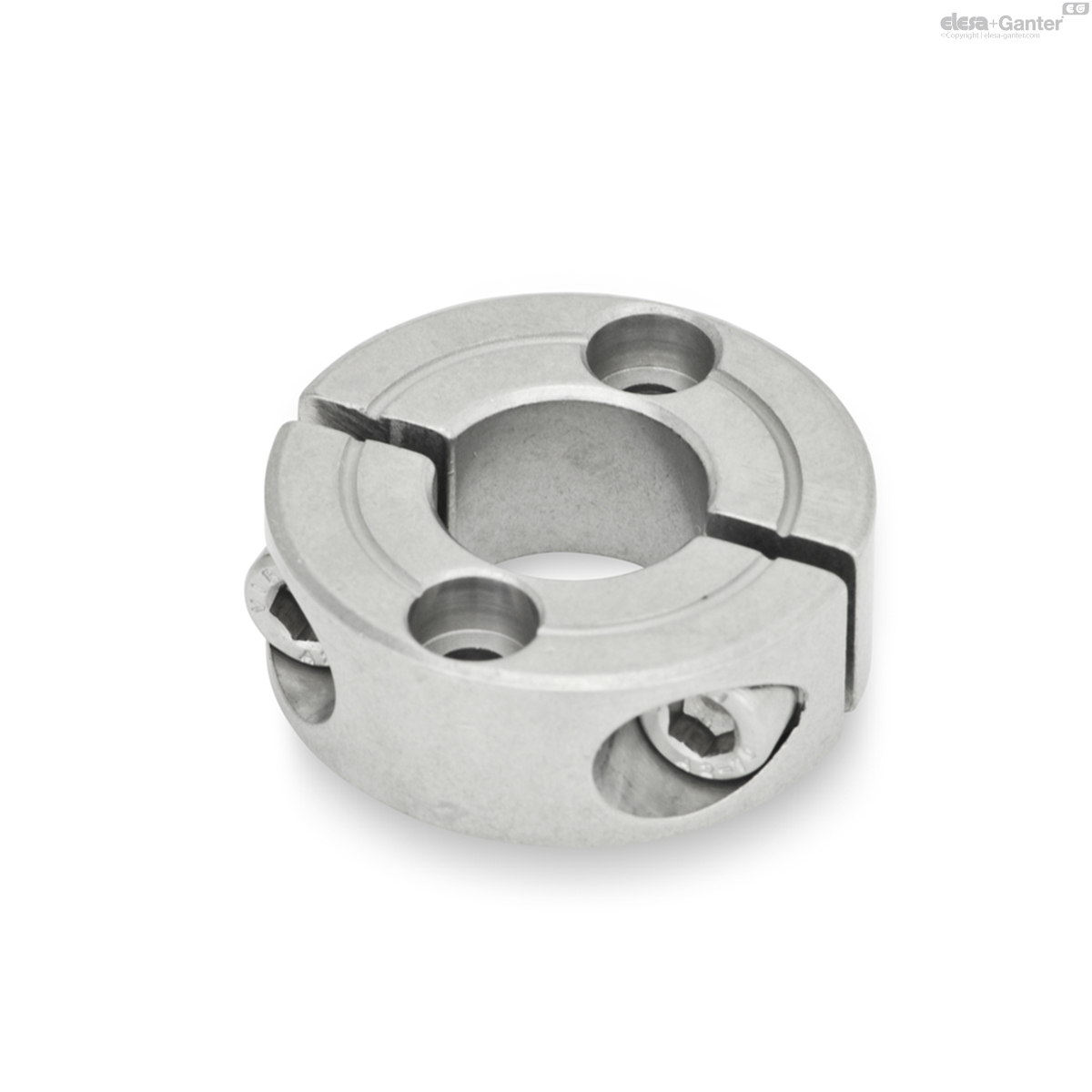

GN 7072.2-AGeteilte Stellringe
mit zwei Durchgangsbohrungen
Edelstahl, mit Flanschbohrungen
GN 7072.2-A
|
Katalog
|
d1
|
d2 H10
|
b ±0.2
|
d3
|
d4
|
m
|
s
|
x ≈ Max. protrusion
of cap screw |
Adjustable hand lever for d3
|
|
|---|---|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
GN 7072.2-30-B12-NI-A
|
30
|
B 12
|
11
|
M 4
|
4.5
|
21
|
2.1
|
0.7
|
GN 311-30-M4-12-SW
|
36
|
|
GN 7072.2-32-B14-NI-A
|
32
|
B 14
|
11
|
M 4
|
4.5
|
23
|
2.1
|
0.7
|
GN 311-30-M4-12-SW
|
39
|
|
GN 7072.2-36-B15-NI-A
|
36
|
B 15
|
13
|
M 5
|
5.5
|
25.5
|
2.1
|
1.4
|
GN 311-30-M5-13-SW
|
65
|
|
GN 7072.2-36-B16-NI-A
|
36
|
B 16
|
13
|
M 5
|
5.5
|
26
|
2.1
|
1.4
|
GN 311-30-M5-13-SW
|
58
|
|
GN 7072.2-42-B18-NI-A
|
42
|
B 18
|
15
|
M 5
|
5.5
|
30
|
3
|
0.6
|
GN 311-30-M5-15-SW
|
94
|
|
GN 7072.2-42-B20-NI-A
|
42
|
B 20
|
15
|
M 5
|
5.5
|
31
|
3
|
0.6
|
GN 311-30-M5-15-SW
|
88
|
|
GN 7072.2-48-B22-NI-A
|
48
|
B 22
|
15
|
M 5
|
6.5
|
35
|
3
|
0
|
GN 311-45-M5-16-SW
|
120
|
|
GN 7072.2-48-B25-NI-A
|
48
|
B 25
|
15
|
M 5
|
6.5
|
36.5
|
3
|
0
|
GN 311-45-M5-16-SW
|
109
|
|
GN 7072.2-55-B28-NI-A
|
55
|
B 28
|
15
|
M 6
|
6.5
|
41.5
|
3
|
0.5
|
GN 311-45-M6-18-SW
|
150
|
|
GN 7072.2-55-B30-NI-A
|
55
|
B 30
|
15
|
M 6
|
6.5
|
42.5
|
3
|
0.5
|
GN 311-45-M6-18-SW
|
141
|
|
GN 7072.2-60-B32-NI-A
|
60
|
B 32
|
15
|
M 6
|
6.5
|
46
|
4
|
0.4
|
GN 311-45-M6-19-SW
|
183
|
|
GN 7072.2-60-B35-NI-A
|
60
|
B 35
|
15
|
M 6
|
6.5
|
47.5
|
4
|
0.4
|
GN 311-45-M6-19-SW
|
154
|
|
GN 7072.2-65-B40-NI-A
|
65
|
B 40
|
15
|
M 6
|
6.5
|
52.5
|
4
|
0.5
|
GN 311-45-M6-20-SW
|
175
|

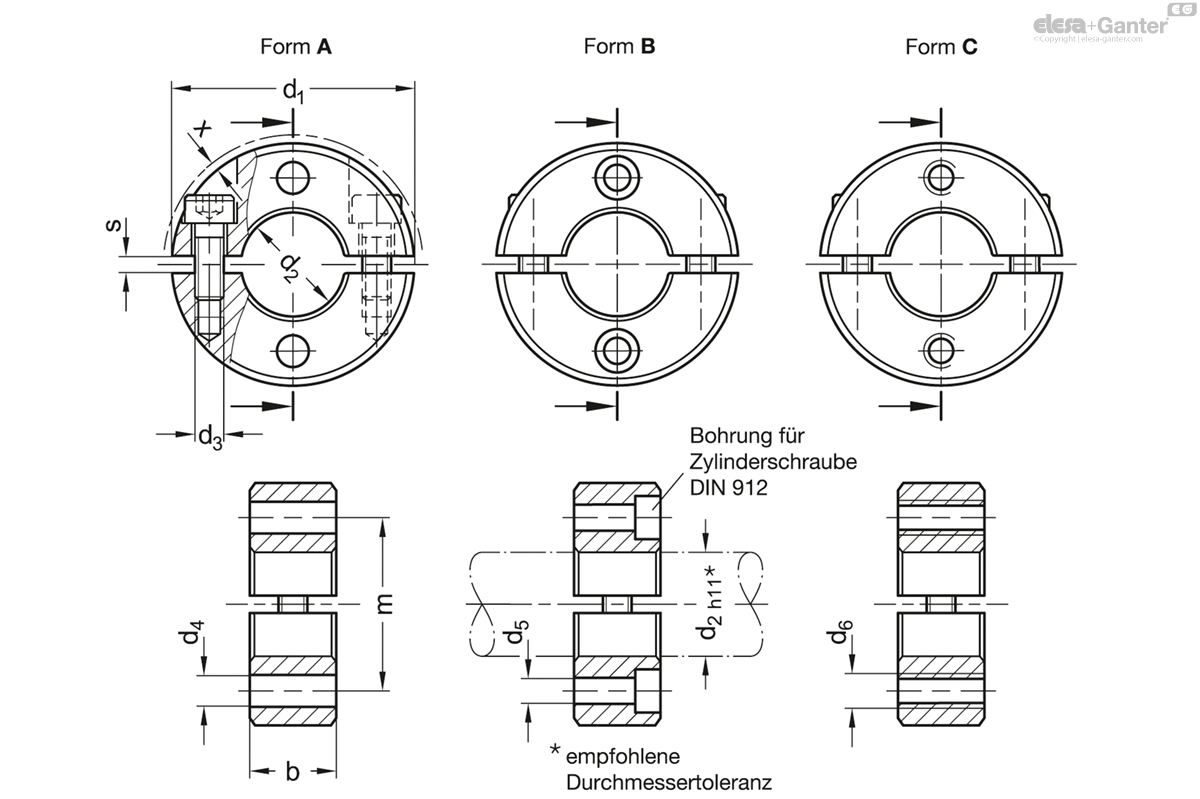

Form
- A: mit zwei Durchgangsbohrungen
- B: mit zwei Senkbohrungen für Zylinderschrauben
- C: mit zwei Gewindebohrungen
Edelstahl nichtrostend, 1.4401 !from duplication!
gesintert
Zylinderschraube DIN 912
Edelstahl 1.4301
Mit geteilten Stellringen GN 7072.2 werden z. B. Achsen an Gehäusen befestigt oder Räder und Scheiben auf Wellen montiert.
Sie lassen sich einfach und sicher mit starker Klemmkraft durch Reduzierung der Schlitzhöhe montieren, ohne die Oberfläche von Wellen und Achsen zu beschädigen. Im Gegensatz zu geschlitzten Stellringen können geteilte Stellringe auch radial montiert werden.
Das Gewinde d3 ist bei den Größen d1 = 30 bis 36 als Durchloch, ab Größe d1 = 42 als Sackloch ausgeführt.
- Verstellbarer Klemmhebel GN 311
- Dämpfungsscheibe GN 7072.30
